全站儀放線的坐標想要批量繪制，有什么快捷的方式嗎？下面我們就來看看cad批量繪制全站儀放線的教程。

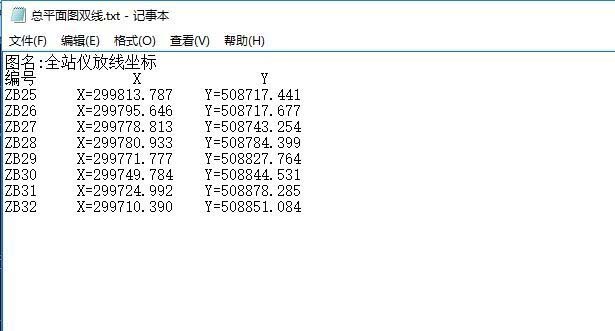

1、將全站儀放線用的坐標導出到記事本或者EXCEL中。

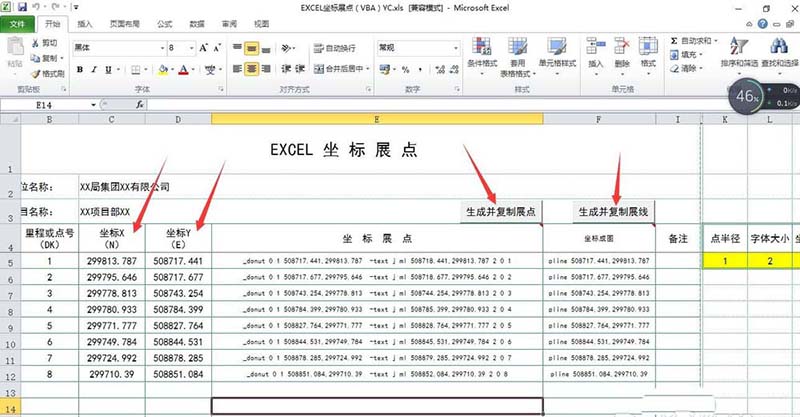

2、將對應的x、y軸復制到表格中，點擊生成并復制展點，設置點的大小和半徑，點擊生成并復制展線。（表格計算程序可自行在網上下載）

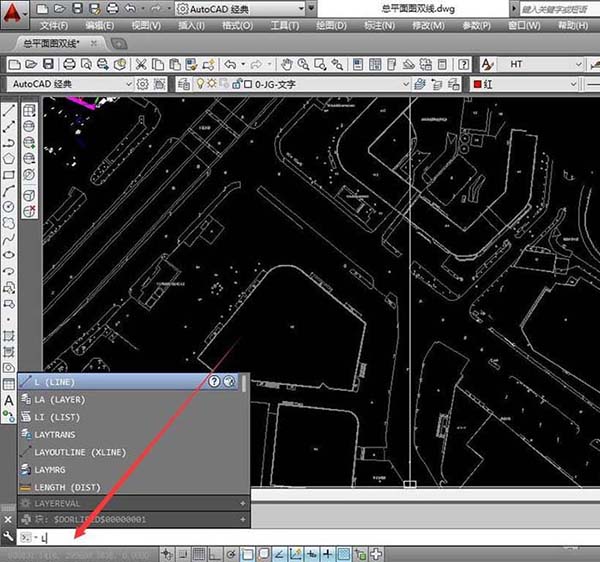

3、打開CAD在命令行輸入“l”，并回車。

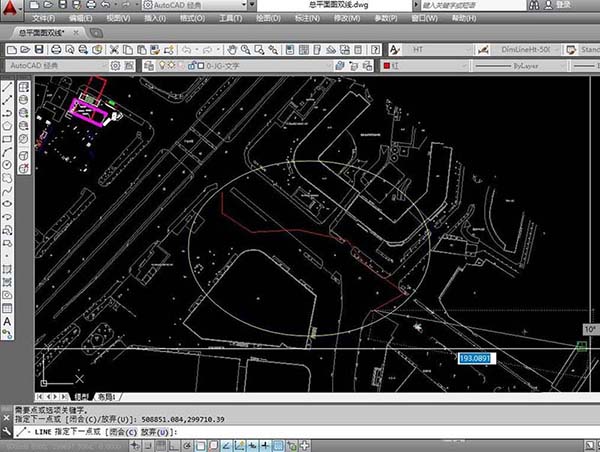

4、ctrl+v直接復制就好了，這些點就自動落到圖上了，并且按照順序連成線了。

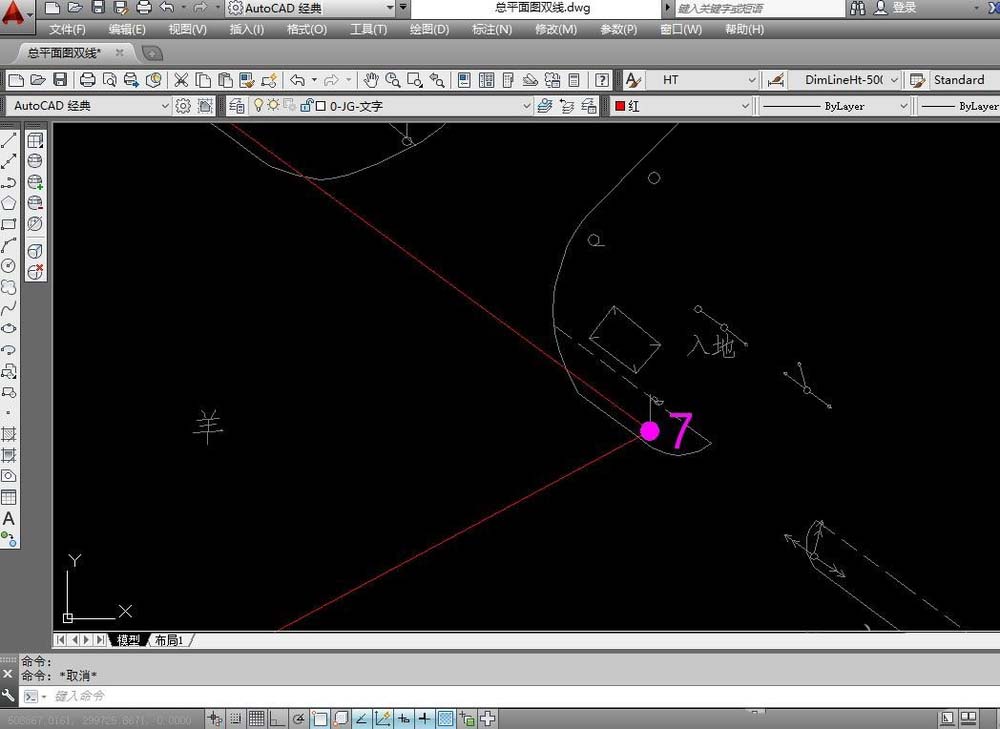

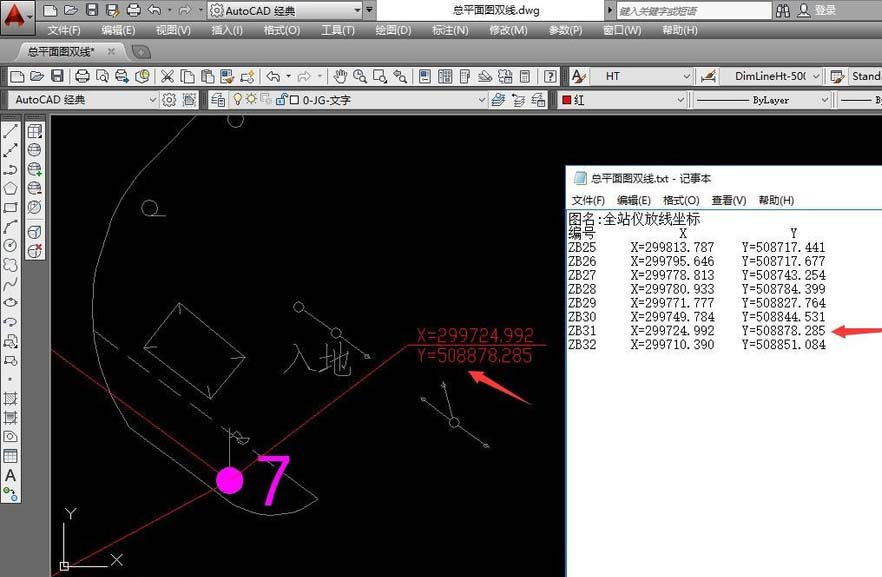

5、接下來我們對比一下看看落到圖上的坐標點是否正確。

以上就是CAD繪制全站儀中放線用的坐標的教程，希望大家喜歡，請繼續關注武林網。
