AutoCAD是工程制圖必備軟件。但怎樣設置標注樣式，就連多數有經驗的從業者都不知其所以然，面對接手的文件里不規范的標注樣式，修改起來費時費力，有時甚至完全摸不著頭腦，還得重建樣式。其實只要遵循規范的設置參數，再修改或新建標注樣式時，幾乎可以做到“一鍵生成”，具體該怎么設置呢？下面我們就來看看詳細的教程。

一、設置標注樣式的最大誤區

1、很多人都不了解“全局比例”的功能，讓它保持默認參數“1”。這個誤區不只是新手的誤區，而這個參數也正是實現“一鍵生成”的關鍵。

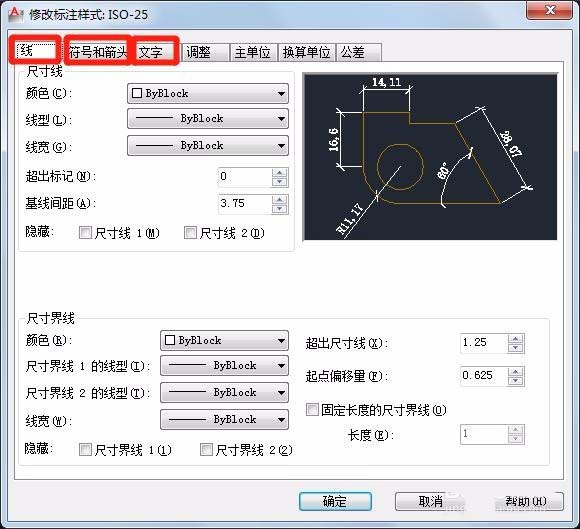

2、在“全局比例”參數為“1”時，針對不同比例的尺寸標注，都要分別修改“線”、“符號和箭頭”、“文字”選項卡中的各種參數，費時費力。

3、下面重新認識一下標注樣式的基本參數，體會一下規范的設置怎樣實現“一鍵生成”。

二、規范的設置 - 認識基本的尺寸標注

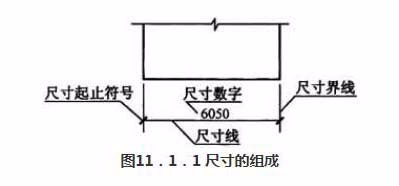

以建筑行業制圖為例，先認識一下尺寸標注的基本構成部分。（下圖摘自《房屋建筑制圖統一標準》GB/T50001-2017）

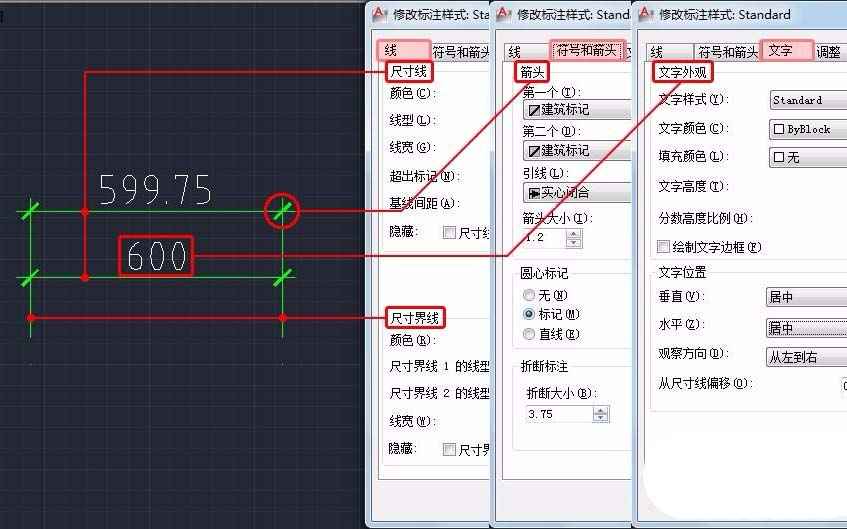

再認識一下基本的尺寸標注在AutoCAD中所對應的設置選項。

三、規范的設置 - 按實際尺寸設置參數

在圖紙中，不同比例的標注，文字高度、箭頭符號的大小都是一樣的。不一樣的只是比例，對應參數設置中的“全局比例”。下圖中，同樣是“300mm”、“350mm”的尺寸，右側剖面大樣（1:10）比左側立面圖（1:20）放大一倍，但文字高度、箭頭符號等所有標注元素都保持了同樣的大小和外觀樣式。

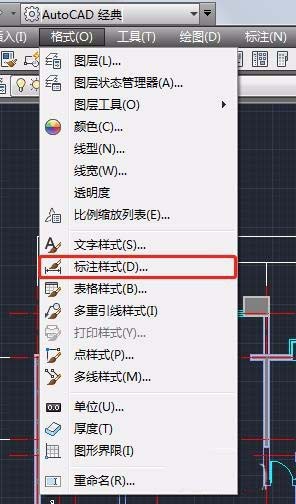

1、打開“標注樣式”設置窗口。下列方式可以打開“標注樣式”設置窗口。

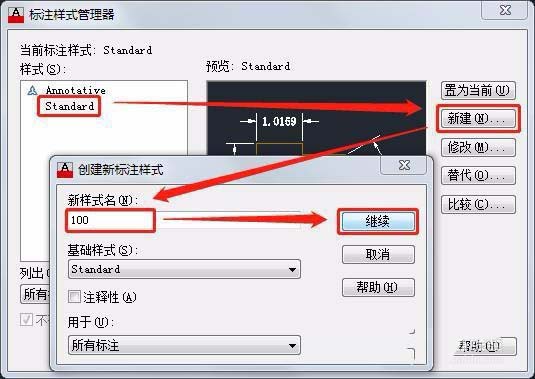

2、以比例“1:100”為例，新建“1:100”標注樣式。以系統默認樣式“Standard”為基礎樣式，點擊“新建”；“新樣式名”命名為“100”（1:100之意），點擊“繼續”。

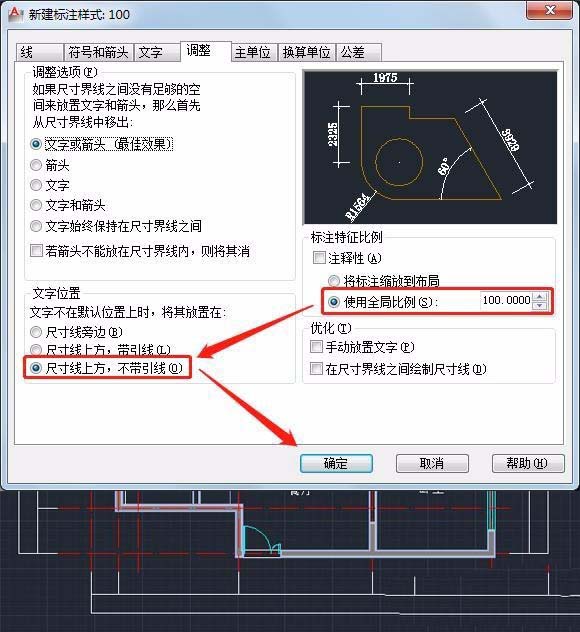

3、“調整”選項卡中的關鍵設置。下圖設置釋義：

“使用全局比例：100”：即比例1:100，按1:100比例打印后，樣式中的所有參數就是打印在圖紙上的大小；

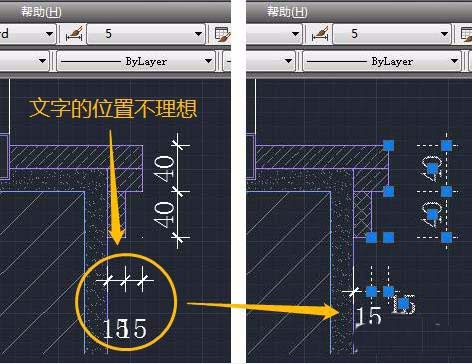

“文字位置：尺寸上方，不帶引線”：拖動文字位置時，標注的其它部分不受影響（見下方圖示）。
