1、文件——繪圖儀管理器,將彈出如下圖文件夾

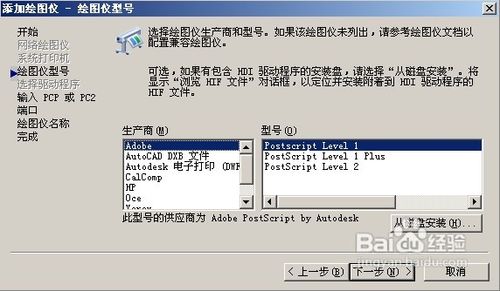

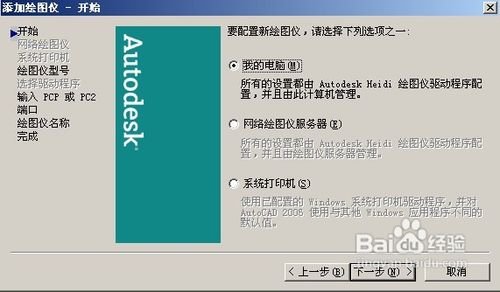

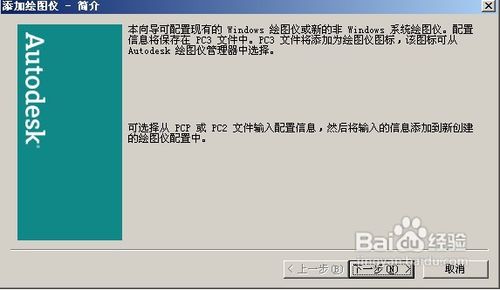

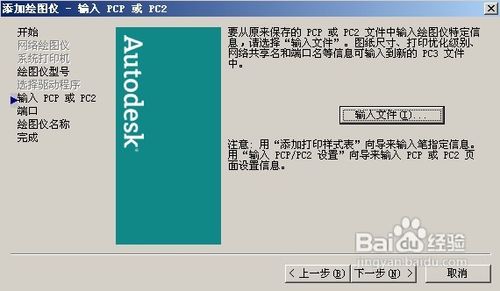

2、雙擊"添加繪圖儀向?qū)?quot;,之后一下的步驟都是直接點擊下一步進行

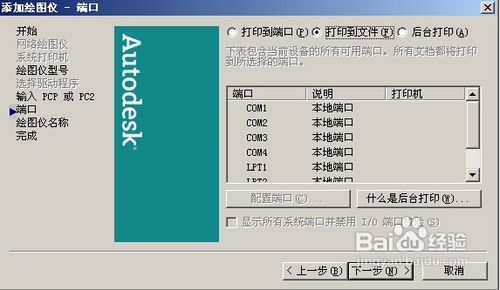

3、選中"⊙打印到文件" (因為是用虛擬打印機輸出,打印的時候是彈出保存文件的對話框,所以叫打印到文件)

接著點"下一步"

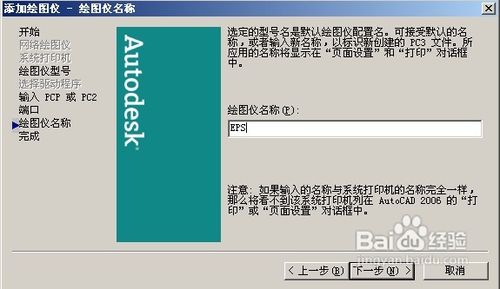

4、給繪圖儀取個名字.點"下一步"

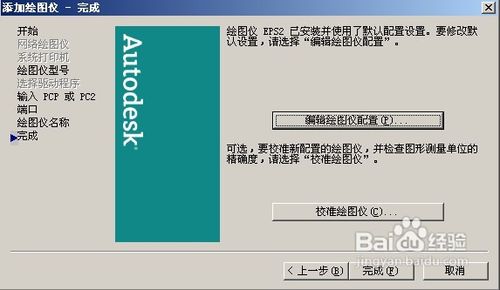

5、點"編輯繪圖儀配置" 彈出如下框

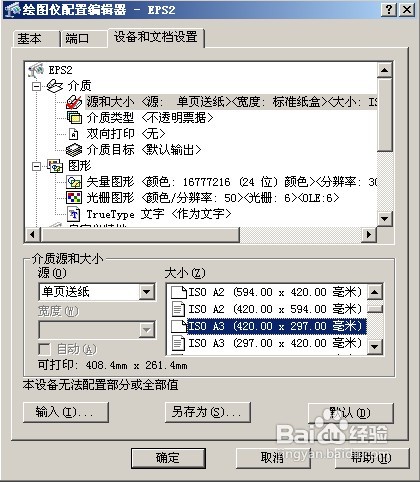

6、選中"源和大小" 在下方選擇你要輸出文件 的大小 ,這里選擇 "ISO A3"

接下來選擇"矢量圖形" 和"TrueType 文字"

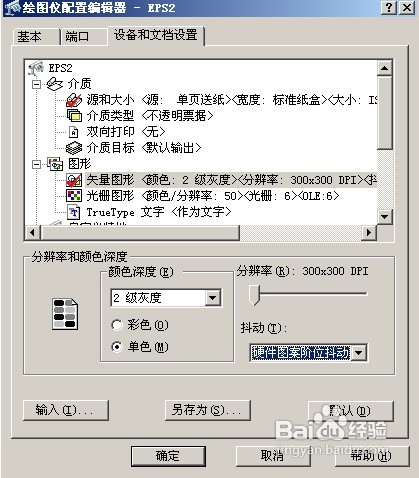

7、矢量圖形"對話框, 選單色就是黑白色的,這里還可以設(shè)置 分辨率 這里默認 300DPI,抖動不用管,默認就好.

"光柵圖形"是設(shè)置輸出JPG格式的選項,這里不作詳細介紹.因為并不能輸出高清JPG.

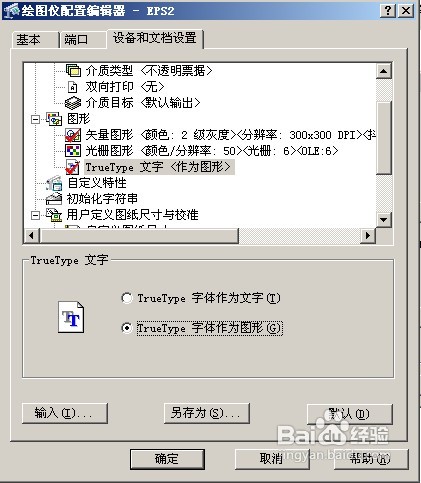

8、"TrueType 文字" 對話框,選"TrueType 字體作為圖形",這樣輸出文字就不會錯位,重疊在一起了.

好了,點確定(其它選項不是很重要),再點完成.

9、配置完成后,會多出一個EPS的繪圖儀.配置完成,進入CAD出圖

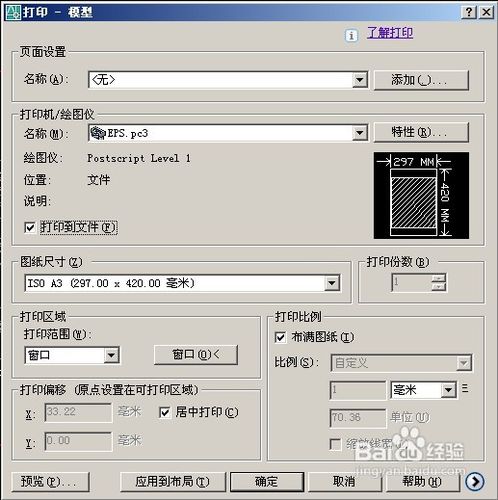

ctrl+p 打印 對話框選項如下圖(如果之前沒有配置打印,會彈出一個對話框警告,別管他,點確定).
