這是一篇介紹利用AutoCAD制作一把木梳子，制作方法很簡單，在這教程里我們主要練習下放樣，三維鏡像，創建塊及定距等分的用法，非常適合新手朋友學習！同時也希望大家通過本例可以了解并掌握這些用法。

　　先來看下效果圖：

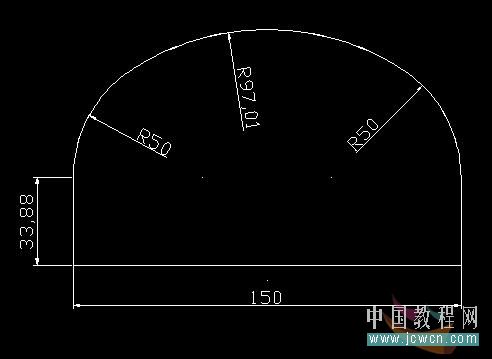

　　1：做出下面的圖：

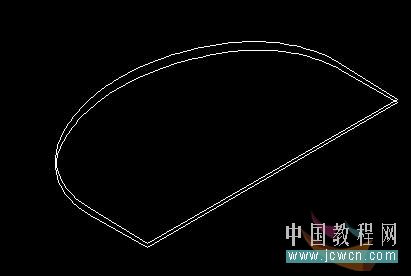

　　2：轉到西南等軸測視圖，將原圖復制一個再向上移動2個單位，再繞直線旋轉2°

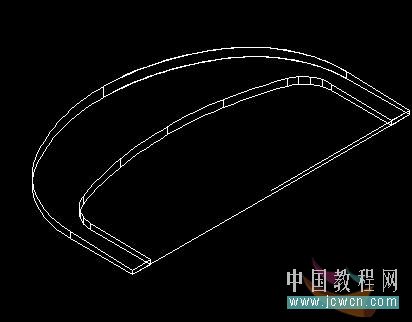

　　3：做出如圖的兩個面域：

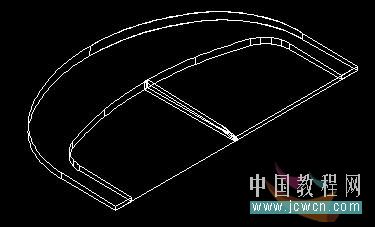

　　4：將圓弧打斷成幾部分，刪掉不用的：

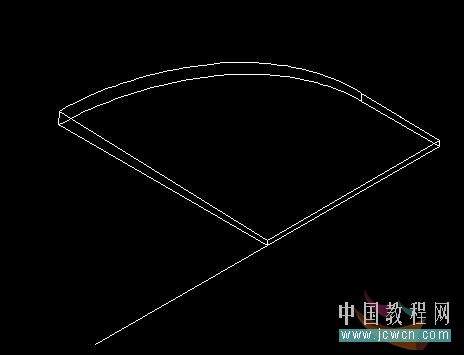

　　5：放樣，選擇兩個面域，再選擇導向曲線（兩條直線及兩條圓弧）：

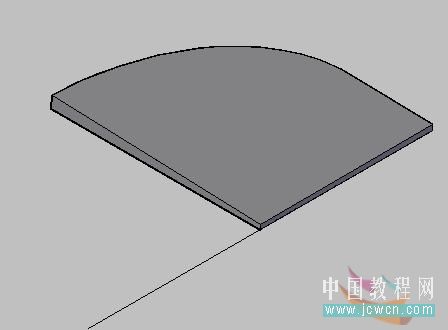

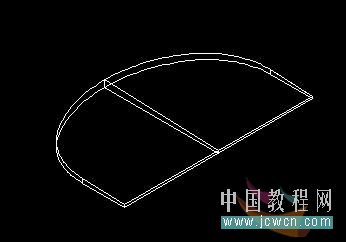

　　6：將放樣出的實體鏡像一半并進行并集運算：

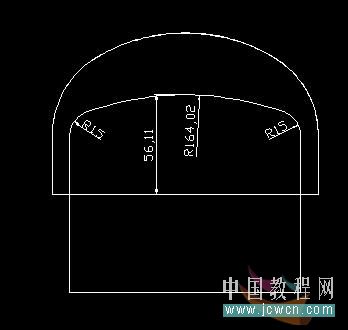

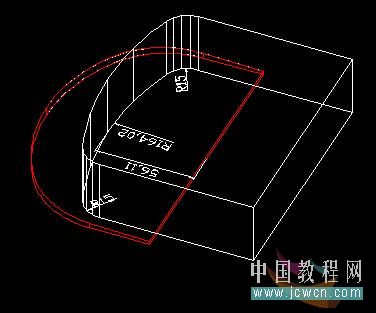

　　7：回到俯視圖，做出如圖的面域，在西南等軸測視圖中拉伸成實體，用紅色實體減去白色實體：

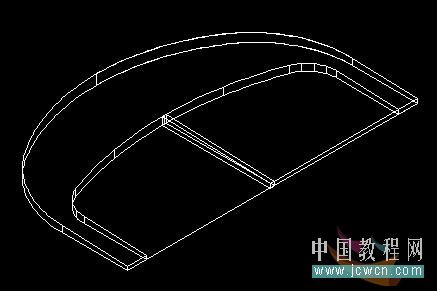

　　8：做如圖的面域并拉伸一個單位，鏡像出另一半，并集：

　　9：將局部進行倒直角和圓角后創建塊（注意此時的UCS坐標系的狀態）：

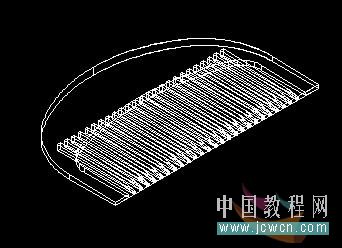

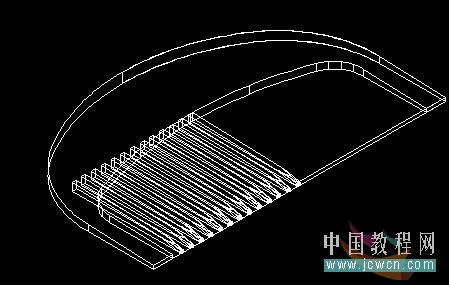

　　10：對直線進行定距等分（DIV）-B-塊名-Y-插入塊的數量，插入塊都使用分解命令將塊分解為實體：

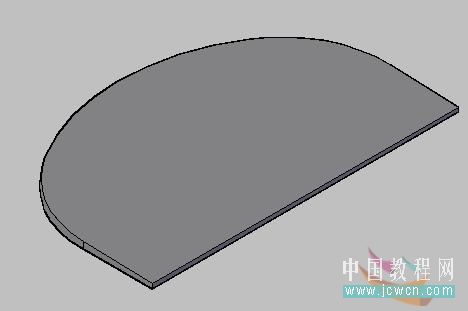

　　11：鏡像出另一半，并將全部實體進行并集運算，體著色看看效果：

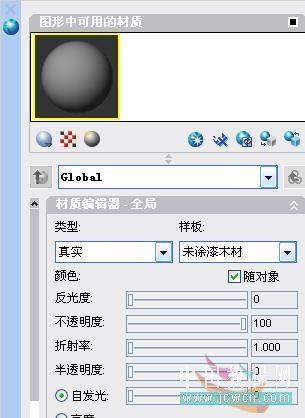

　　12：選擇材質“未噴漆木材”，下面的選項大家可以自行調節：

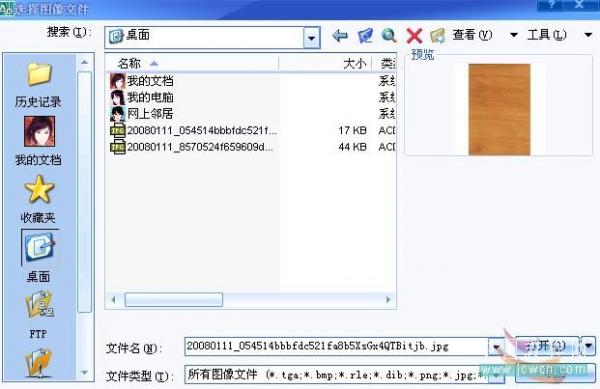

　　13：給木材貼圖,選擇一個典型木材紋路的圖片，將材質附著到梳子，渲染一下：

以上就是利用AutoCAD制作一把木梳子的方法，希望這篇教程對大家有一定的幫助！謝謝大家觀看！
