本例為AutoCAD三維建模實例教程，在本文中我們將學習如何用AutoCAD畫三通管的方法，主要通過運用box、陳列、并集、圓角、抽殼等命令完成，希望能給朋友們帶來幫助。

效果圖：

 制作過程：

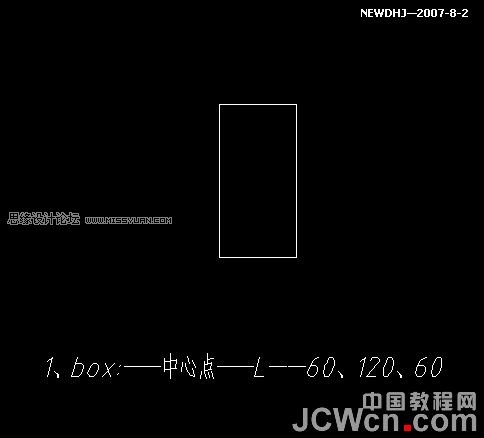

1、box:——中心點——L——60、120、60

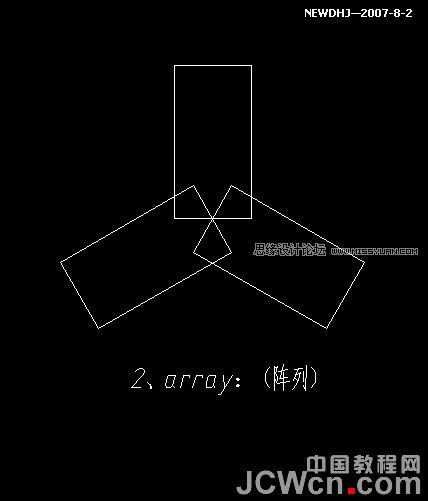

2、array：陣列

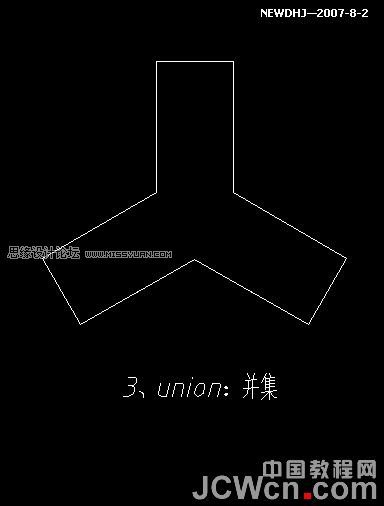

3、union：并集

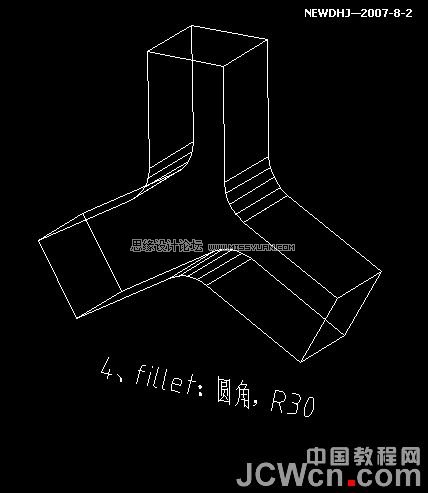

4、fillet：圓角，R30

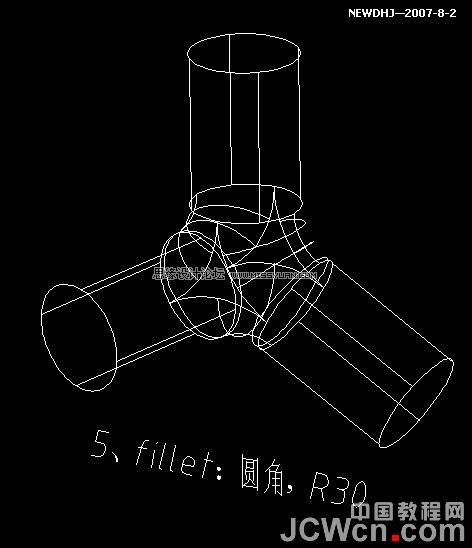

5、fillet：圓角，R30

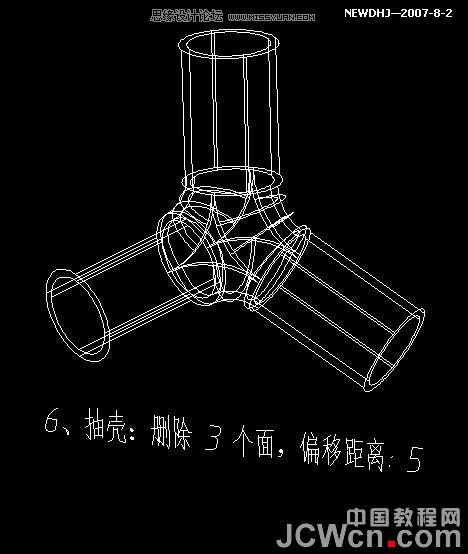

6、抽殼：用點擊“自由動態觀察”轉動，刪除 3 個面，偏移距離: 5

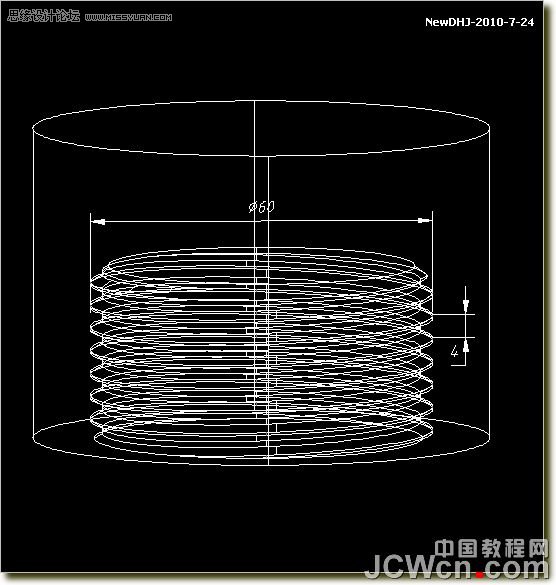

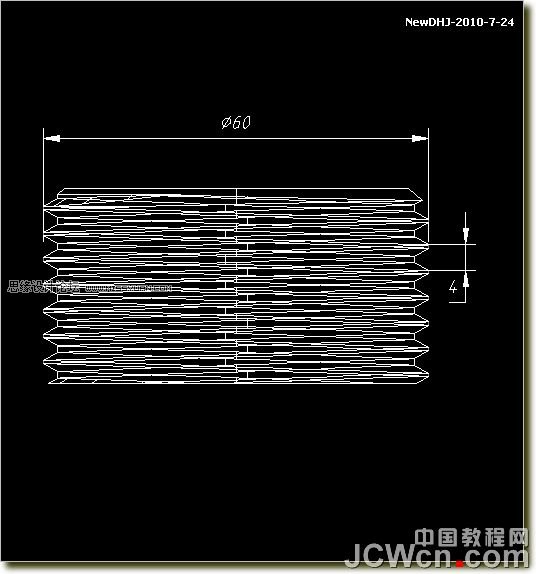

10、用程序畫一個實體螺紋

11、實體螺紋外做一圓柱體，然后差集。成內螺紋

12、移到位，陣列三個

13、差集

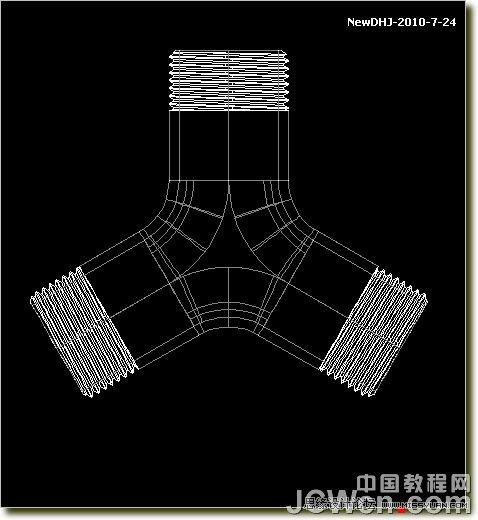

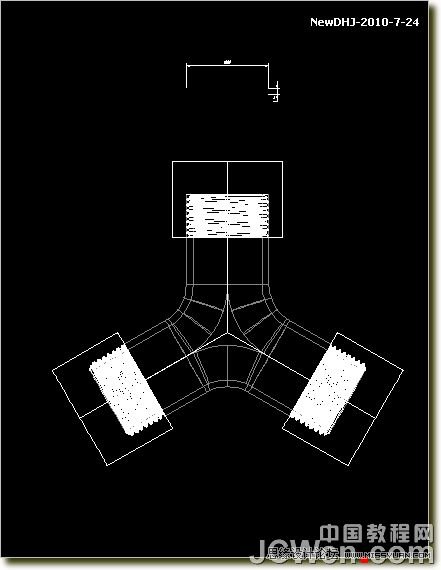

再來看看效果：

以上就是用AutoCAD畫三通管的方法，希望大家通過這篇教程，對AutoCAD的一些工具使用能熟練掌握！謝謝大家觀看！
