捕捉自?這個什么意思。相信很多人對它并不是很了解，今天本文就為大家詳細AutoCAD非常有用的捕捉選項From，希望對大家有所幫助！

最近不太忙，研究研究CAD，還真有不少發現。捕捉是我們用得非常頻繁的功能，如果能發現什么獨特功能，沒準在繪圖時能用得上。打開捕捉設置對話框，看看里面的一些選項，延伸、平行這些平時用得比較少，但一看就知道是干什么的了，簡單試試就會用了。我又打開了對象捕捉工具欄，這回有點新發現，工具欄中前兩個按鈕在對話框中沒有，第一個的第一個是“臨時追蹤點”，感覺跟對象追蹤有點關系，平時用得不多，第二個按鈕叫“捕捉自”，參數是from，如下圖所示。

捕捉自?這個什么意思。首先想到的還是找幫助，沒有得到太多信息。幫助里也沒有介紹這個參數細節。于是就上網搜了搜，自己又試了試，雖不能說完全掌握了，但基本清楚了它對我最有用的地方在哪里，不妨跟大家分享一下。

我發現用拉伸命令跟from結合使用可以解決之前我遇到的很多問題。我們先看一個最簡單的例子。下面有一張圖，我想整體將BED平行往左拉伸，最后使CD等于3000。

我現在并不知道CD有多長，我也沒有必要知道CD有多長，就可以達到這樣的目標，操作步驟如下：

1、輸入S,再輸入空格,框選線段AC右邊的部分,也就是將BED都框選進去,按空格確認選擇。

2、捕捉D作為基點,在提示指定第二點時輸入from(或者在工具欄點一下“捕捉自”按鈕),按空格確認。

3、再選擇點C為from基點,打開正交或極軸，光標向右，確認方向為水平方向時輸入距離3000,回車。

這樣就得到想要的結果，不信你可以用di命令測量一下CD線段的長度。如下圖所示。

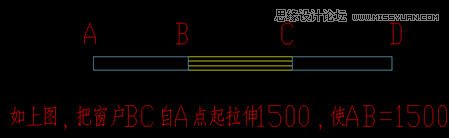

這種操作在我的工作也經常會用到，例如下面一張簡單的圖紙，我想調整窗戶的位置，如下圖所示。

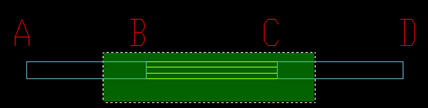

操作非常簡單，輸入S命令后，框選窗戶及周邊的墻線。框選時要注意一下，如果框選范圍不對，可能也得不到需要的結果，從右往左框選如圖所示范圍。

剩下的操作就簡單了，先選B點作為基點，輸入from后選A作為基點，方向水平向右，輸入1500，就完成了。如下圖所示。

怎么樣，這個功能不錯吧!我想在大家畫圖的過程一定也能用到。

教程結束，以上就是關于AutoCAD非常有用的捕捉選項From詳細介紹，希望對大家有所幫助！
