如何在CAD中畫虛線?CAD里制度，經常會使用到實線跟虛線。用以表達結構。實線大家應該都知道直接能選擇的出來，快捷鍵是L，但有時候需要用到虛線，比如一些軸線、輔助線等等，一些人不知怎樣輸入虛線，其實CAD中有專門的虛線線型，那么如何在CAD中畫虛線?下面就為大家介紹一下

新建一個虛線圖層

1、這里以CAD2014為例，其他版本的CAD操作一樣，打開CAD，新建一個文檔，或者是打開需要繪制虛線的文檔，為了繪圖的正規，需要新建一個虛線圖層，點擊“格式”，然后點擊“圖層”。

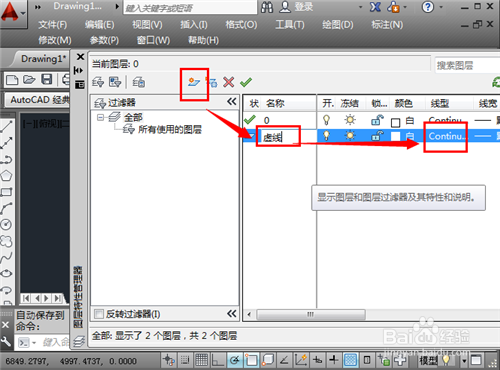

2、進入圖層管理器中，點擊“新建”按鈕新建一個圖層，然后命名為“虛線”，或者是其他名字，然后點擊線型下面的“continue”。

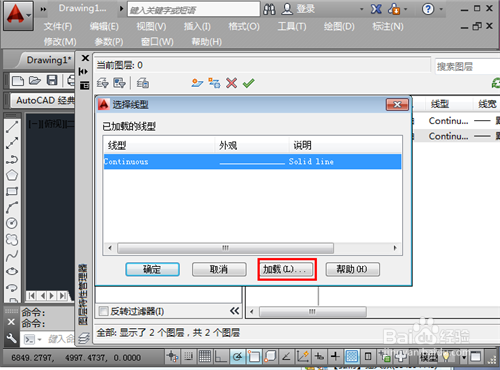

3、進入到線型選擇界面中，這里沒有我們想要的線型，點擊“加載”。

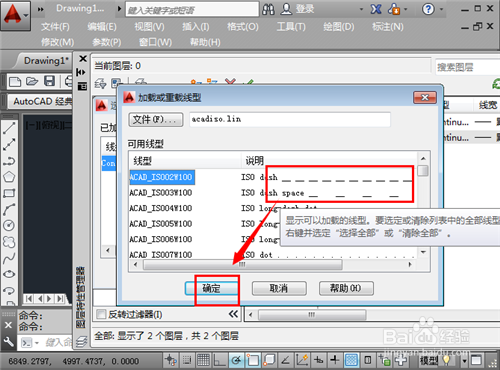

4、找到需要的虛線線型這里選擇第一個，然后點擊“確定”加載線型。

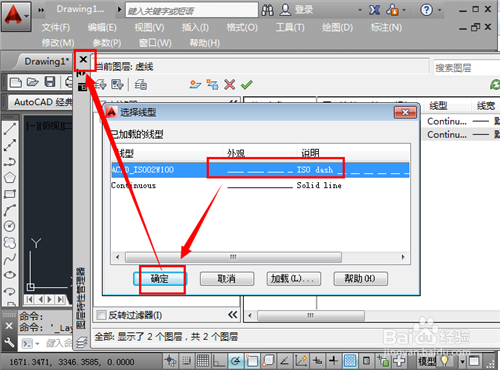

5、返回到線型對話框中，這時候點擊選擇剛才的線型ISO，然后點擊“確定”并關掉剩下的界面。

END

繪制虛線調整虛線

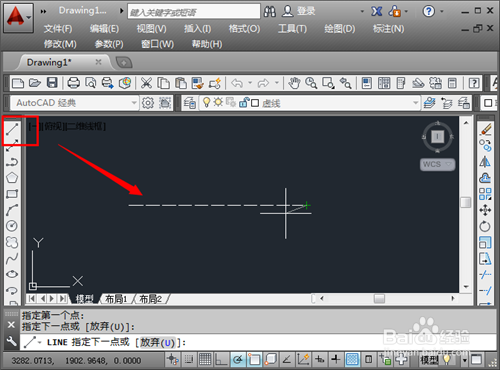

1、返回到繪圖界面，選擇“虛線”這個圖層，然后點擊“直線”繪圖命令，繪制一條線條就是虛線。

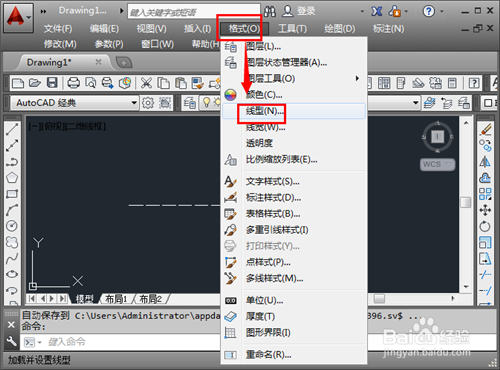

2、當然，如果繪制的虛線看不見或者是間隔太小，需要調整，點擊“格式”，然后點擊“線型”。

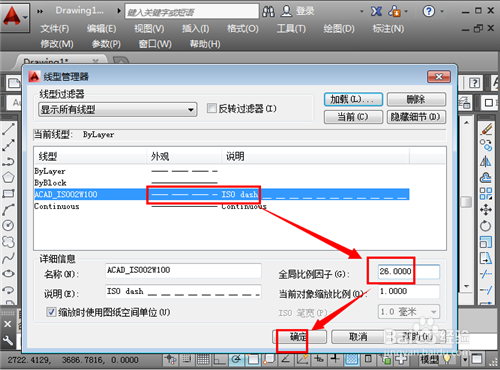

3、選中虛線圖層的那個線型，這里是ISO這個，點擊選中，然后在“全局比例”中，輸入較大的比例，點擊“確定”。

4、這時候就能夠放大或者是縮小虛線的間距了，如果不滿意，按照剛才的方式，改變?nèi)直壤笮〖纯伞?nbsp;

END

CAD怎么畫虛線?以上就是在CAD畫虛線的方法介紹，希望這篇教程對大家有所幫助！
