cad對齊標注怎么用? 這篇教程是向大家介紹AutoCAD2013中文版DIMALIGNED命令對齊標注使用方法，實現對齊標注后，所有標注尺寸的尺寸線與兩條尺寸界線起始點間的連線平行。教程實用性很強。很適合新手學習。推薦給大家，希望對大家有所幫助！

圖00

1.執行【DIMALIGNED】命令，或在AutoCAD2013工具欄中選擇“標注”-“對齊”按鈕，如圖所示。

圖01

2.AutoCAD2013命令提示：

圖02

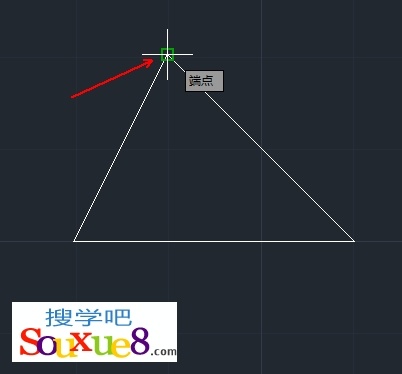

在此提示下單擊選擇圖形對象斜邊的上端點，如圖所示。

圖03

3.AutoCAD2013命令提示：

圖04

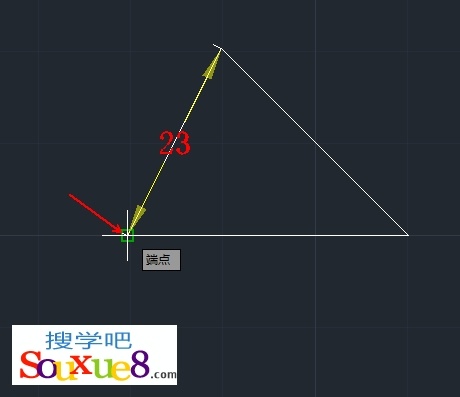

在此提示下單擊選擇圖形對象斜邊的下端點，如圖所示。

圖05

4.AutoCAD2013命令提示：

圖06

用戶可以在此提示下拖拽鼠標確定尺寸線的位置，或通過其他選項重新輸入尺寸文字、尺寸文字的旋轉角度等，這些選項操作與執行線性標注命令的同名選項的操作相同，不在介紹。

直接拖拽鼠標到合適位置，單擊鼠標確定，完成AutoCAD2013對齊標注，如圖所示。

圖07

教程結束，以上就是AutoCAD2013中文版DIMALIGNED命令對齊標注使用教程，希望大家看完之后會有所幫助，謝謝大家閱讀!
