這次CAD教程帶來AutoCAD2013中文版尺寸標注概念和標注樣式管理器使用詳解教程。尺寸標注是工程制圖中的一項重要內容。利用AutoCAD2013可以設置不同的尺寸標注式，也可以為圖形標注出各種尺寸。教程非常實用，對于學習AutoCAD的朋友很有幫助，推薦給武林網的朋友，希望對大家有所幫助！

一、尺寸標注基本概念：

AutoCAD2013中，一個完整的尺寸一般由尺寸線(角度標注又稱為尺寸弧線)、尺寸界線(即尺寸界限)、尺寸文字(即尺寸值)和尺寸箭頭4部分組成，如圖所示。需要說明的是：這里的“箭頭”是一個廣義的概念，可以用短劃線、點或其他標記代替尺寸箭頭。

二、標注樣式

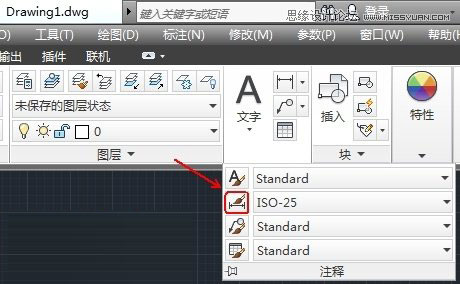

命令：【DIMSTYLE】。在AutoCAD2013工具欄中單擊“注釋”按鈕，在彈出的列表中選擇“標注樣式”按鈕。

圖01

圖02

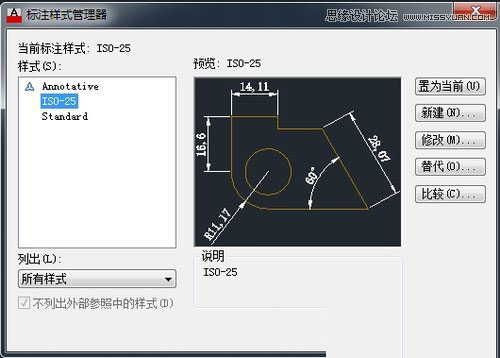

2.即可打開“標注樣式管理器”對話框，如圖所示。

圖03

(1)“樣式”列表框：

圖04

在“樣式”列表框列出已有標注樣式的名稱。如圖所示說明當前有“ISO-25”、“Annotative”和“Standard”等樣式。很顯然，“Annotative”為注釋性尺寸樣式(因?yàn)闃邮矫坝袌D標 )。

(2)“列出”下拉列表框：

圖05

確定要在“樣式”列表框中列出哪些標注樣式，可以通過下拉列表在“所有樣式”和“正在使用的樣式”之間選擇。

(3)“預覽”圖像框：

圖06

預覽在“樣式”列表框中所選中的標注樣式的標注效果。

(4)“說明”標簽框：

圖07

顯示在“樣式”列表框中所選定標注樣式的說明(如果有的話)。

(5)“置為當前”按鈕：

圖08

將指定的標注樣式設為當前樣式。設置方法為：在“樣式”列表框中選擇對應的標注樣式，單擊“置為當前”按鈕即可。

提示：當需要用已有的某一標注樣式標注尺寸時，應首先將此樣式設為當前樣式。利用“樣式”工具欄中的“標注樣式”控制下拉列表框，可以方便、快捷的將某一標注樣式設為當前樣式。

圖09

(6)“新建”按鈕：

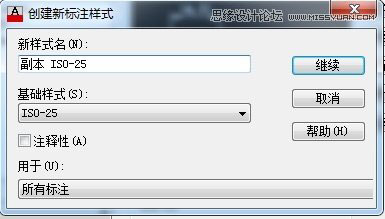

創建新標注樣式。單擊“新建”按鈕，AutoCAD2013彈出如圖所示的“創建新標注樣式”對話框。

圖10

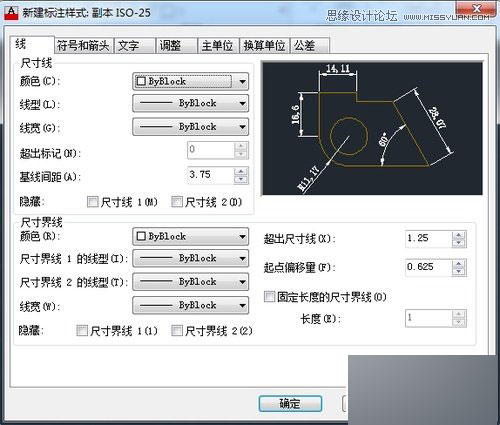

用戶可以通過對話框中的“新樣式名”文本框指定新樣式的名稱;通過“基礎樣式”下拉列表框確定于創建新樣式的基礎樣式;通過“用于”下拉列表確定新建標注樣式的適用范圍。“用于”下拉列表中“所有標注”、“線性標注`”角度標注“、”半徑標注“、”直徑標注“、”坐標標注“和”引線和公差“等選項，分別使新定義的樣式適用于對應的標注。如果新定義的樣式是注釋性樣式，選中”注釋“復選框即可。確定了新樣式的名稱和有關設置后，單擊”繼續“按鈕，AutoCAD2013彈出”新建樣式“對話框，如圖所示。

圖11

對話框中有”線“、”符號和箭頭“、”文字“、”調整“、”主單位“、”換算單位“、”公差“7個選項卡，后面將專門介紹這些選項卡功能。

(7)”修改“按鈕：

修改已有的標注樣式。從”樣式“列表框中選擇要修改的標注樣式，單擊”修改“按鈕，AutoCAD2013彈出”修改標注樣式“對話框。

(8)”替代“按鈕：

設置當前樣式的替代樣式。單擊”替代“按鈕，AutoCAD2013彈出與”修改標注樣式“類似的”替代當前樣式“對話框，通過該對話框設置即可。

(9)”比較“按鈕：

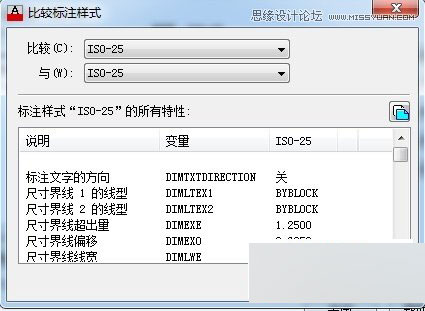

用于對兩個標注樣式進行比較，或了解某一樣式的全部特性。利用該功能，用戶可以比較不同標注樣式在標注設置上的區別。單擊”比較“按鈕，AutoCAD2013彈出”比較標注樣式“對話框，如圖所示。

圖12

在此對話框中，如果在”比較“和”與“兩個下拉列表框中指定了不同的樣式，AutoCAD2013會在大列表框中顯示出它們之間的區別;如果選擇的是相同的樣式，則在大列表框中顯示出該樣式的全部特性。

教程結束，以上就是AutoCAD尺寸標注與樣式管理技巧圖文解析，希望能幫到大家！
