工具/原料

CAD各種版本皆可

方法/步驟

第一步，估計不少人就會出現問題，英文合并并不是閉合，閉合是將其封閉，而合并是將其合并為一個對象，因此像操作這里的兩個對象，合并為一個對象，是不能的，這是不少人操作失敗的原因。

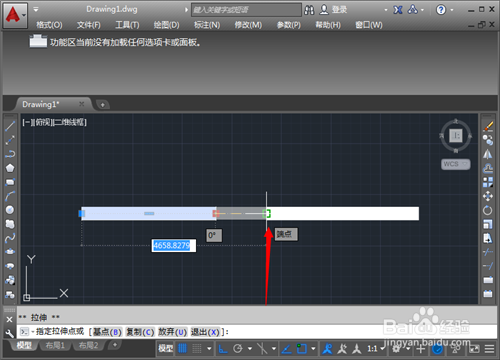

這里需要將兩個多段線接合在一起，點擊激活一個，拖動，捕捉到另一個線的端點，將其“接”在一起。

這時候可以看見，這兩條多段線是兩個對象，需要將其合并為一個對象。

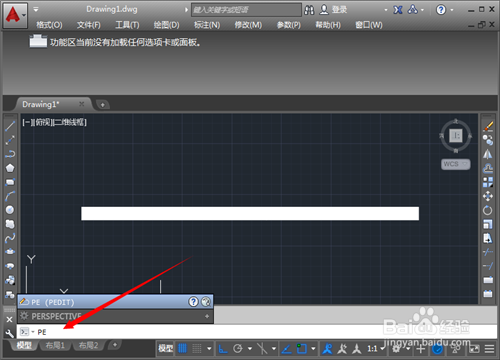

命令欄輸入pe，然后點擊回車鍵。

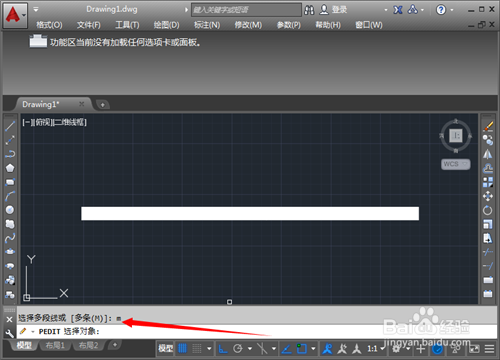

這時候要求選擇對象，輸入M,然后點擊回車。

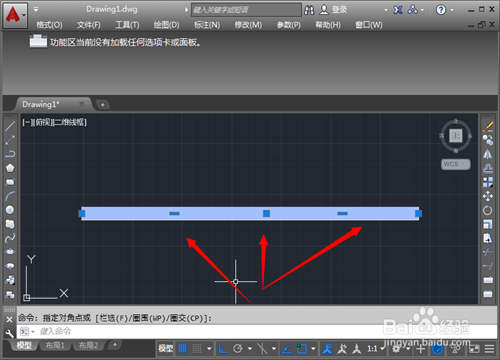

使用欄選或者是窗交的方式，選擇需要“合并”的多段線。

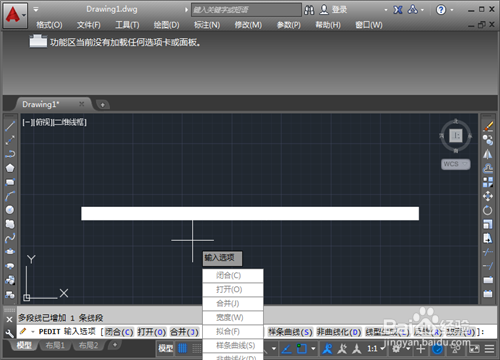

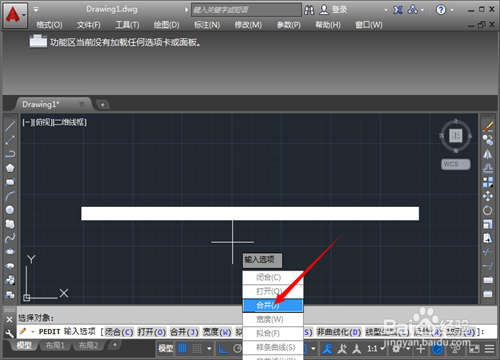

選擇之后，會出現一些選擇項目，點擊選擇“合并j”，也可以直接在命令欄輸入“J”,然后點擊回車。

這時候就將兩個對象合并在一起了，會繼續提示你合并操作，如果已經完了，點擊esc鍵退出操作。

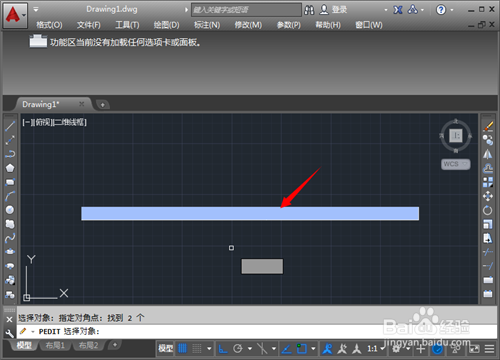

再次使用鼠標點擊這個對象，可以發現，兩個多段線已經合并在一起了。

END

注意：

1.多段線不能斷開和交叉，必須是相連在一起的，不然一直都是不能合并的；

2.如果選定對象是直線或圓弧，則 CAD 提示：選定的對象不是多段線是否將其轉換為多段線? ： 輸入 y 或 n，如果輸入 y，則選中的對象被轉換為可編輯的單段二維多段線，并可進入下一步的多段線編輯操作。使用這個操作可以將直線和圓弧轉換為多段線。

教程結束，以上就是cad簡單合并多段線教程，希望對大家有所幫助，謝謝大家閱讀本篇教程！
