大家都知道AutoCAD2007是一款非常專業的繪圖軟件，為經常跟工程打交道的同事們，肯定每天必須接觸到CAD，現在CAD版本很多，而大多數的工程師們還是喜歡用2007版本的，當然是它最經典，最兼容，最好用了。計算面積是一個特別常見的做法。圖形若是規則就不必費很多力氣，不規則的話很多人就不知道怎么下手了。那么如何在cad2007中計算不規則圖形面積？下面小編就為大家詳細介紹CAD2007計算面積方法，一起來看看吧！

方法/步驟

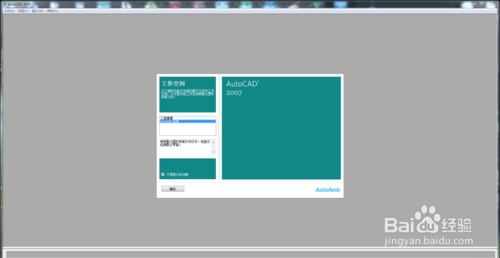

1、打開CAD2007軟件，選擇CAD經典模式。

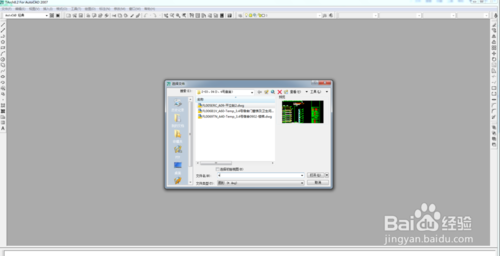

2、在菜單欄里選擇打開，或者直接快捷鍵“ctrl+o”，選擇圖紙。我以我的圖紙為例。

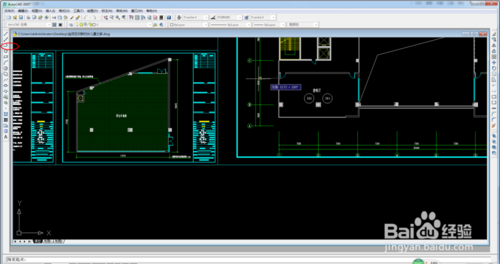

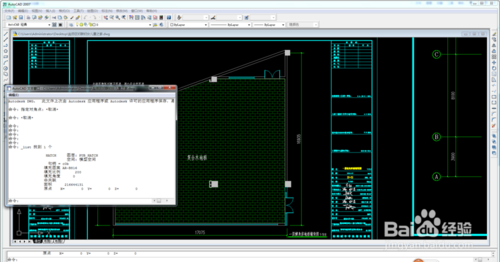

3、如果你的圖形有圖層，并且圖層可以選中的話，你可以直接單擊圖層，然后點擊菜單欄里的“工具”——“查詢”——“列表顯示”，就可以看到面積了。

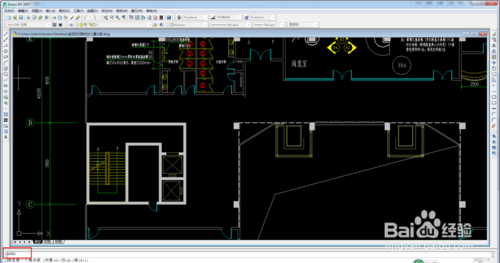

4、如果沒有圖層，但是圖形是比較規則的，那我們可以通過公式來查詢面積。在命令框輸入“aa”，回車，然后依次點擊圖形的端點，使之封閉，最后鼠標右鍵確定就會顯示面積。

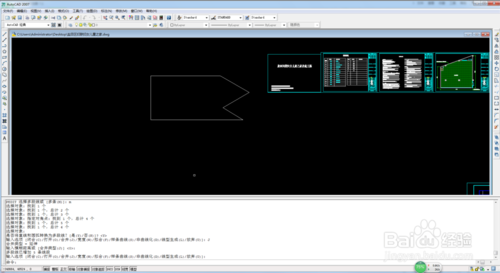

5、如果圖形不規則，那我們可以用合成多段線和畫多段線來解決。合成多段線的命令是“pe”，之后再輸入“m”，然后選擇圖形的邊，右鍵確定，接著Y——J——0，這樣多段線合成了，再通過第二種方法查詢面積即可。

6、繪制多段線是另一種辦法。點左側菜單欄的“多段線”，然后依次單擊圖形端點，使之封閉，最后依舊是利用第二種辦法查詢面積。

END

以上就是CAD2007計算面積方法介紹，希望對大家有所幫助！
