CAD工程制圖中，能夠快速的使用快捷鍵能夠提高繪圖效率，其中，修剪TR命令是常用的，不過實用該命令時不同的技巧和方法解決的問題場合和效率不一樣，那么cad tr怎么用?下面幾個方式詳細講解cad中tr命令的用法。一起來看看吧，希望能幫到大家!

工具/原料

AutoCAD工程制圖軟件

無需選擇對象的TR法

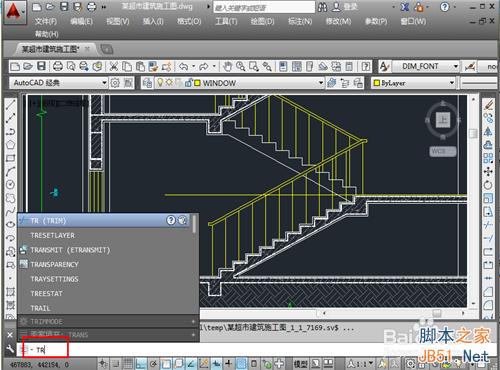

1、優先介紹這個辦法，是因為多數情況下，使用本辦法能夠更加高效地繪圖，避免了選擇對象所用的時間。在命令欄輸入“tr”，快速點擊2次“回車鍵”。

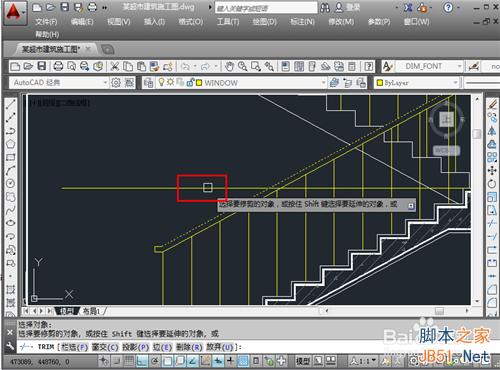

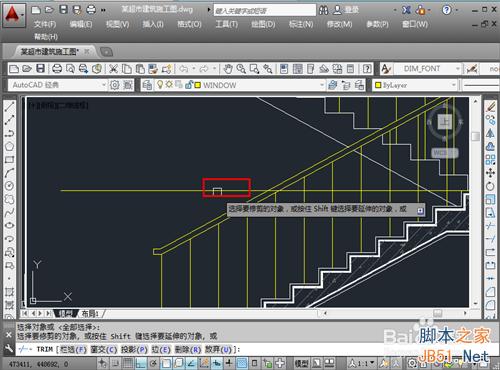

2、注意，這個方式默認的為，所有的對象都是修剪的邊界，故只要點擊兩點之間的線段，該線段立即被剪掉；如果為邊處的，一點也可以修剪掉，如這里，點擊該線條。

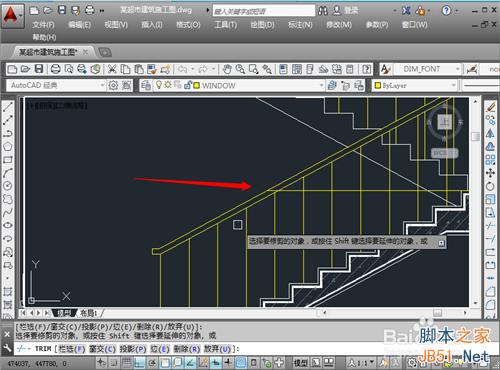

3、可以發現，該線條就被剪掉了。

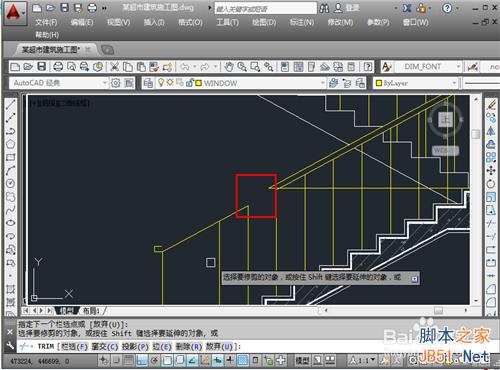

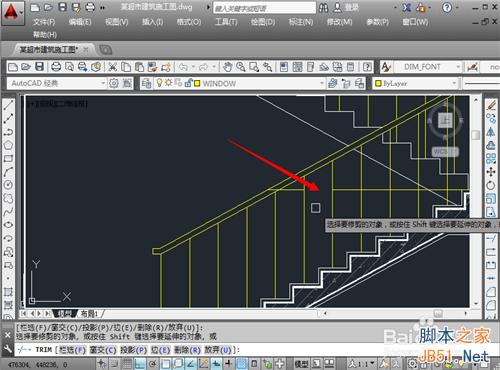

4、如果是點擊中間的線，在兩個相鄰的交點之間的線就會被剪掉，如這里，點擊一下中間的線條。

5、可以發現，中間的線條被剪掉了，這個方式操作起來非常方便和快捷。

END

一般TR修剪法

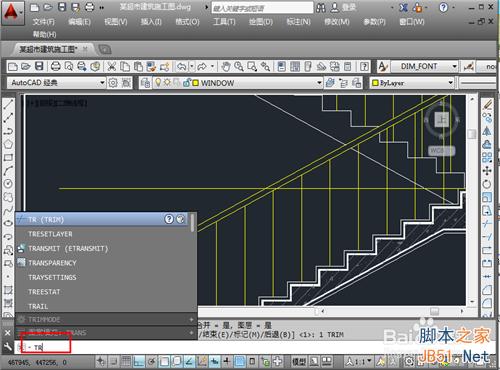

1、這個方式為常規的方式，也就是最基本的方式。在命令欄輸入“tr”，然后點擊“回車鍵”。

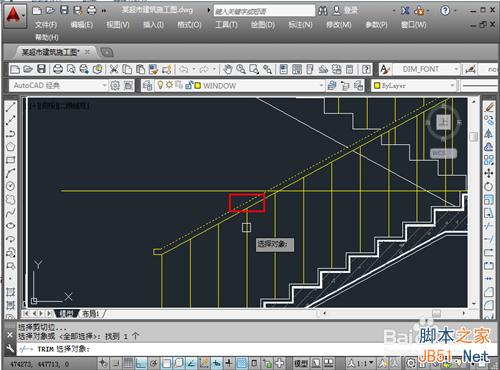

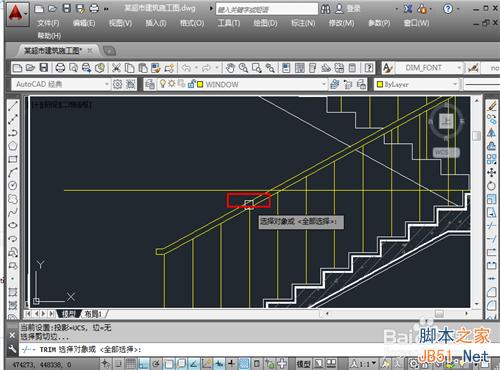

2、這時候要求選擇對象，作為修剪的邊界，就像選擇作為 剪刀，去修剪別的對象。選擇需要作為修剪邊界的對象，如這里的樓梯扶手，點擊它。

3、點擊之后就選中了，如果還需要其他的修剪邊界，繼續點擊別的對象，選擇完畢，點擊“回車鍵”進行確定。

4、這時候就可以修剪不需要的對象了，點擊不需要的對象（該對象需要和作為邊界的線相交），就可以剪裁掉不需要的線。

5、這時候就修剪掉所有不需要的線條，如果還有其他的需要修剪，重復剛才的操作即可。

END

圍欄的TR法

1、這個方式主要是使用圍欄的方式，將不需要的對象圍起來，修剪掉。在命令欄輸入“tr”，快速點擊兩次“回車”鍵。

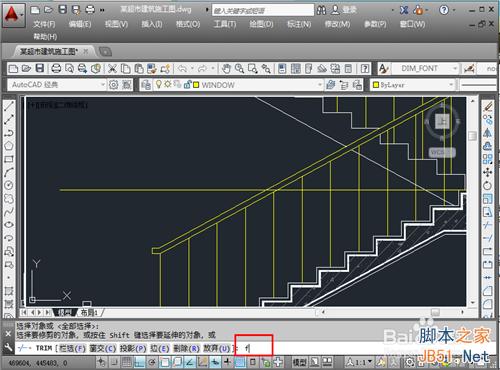

2、這時候出現選擇對象的方式，在命令欄輸入“f”，點擊“回車鍵”。

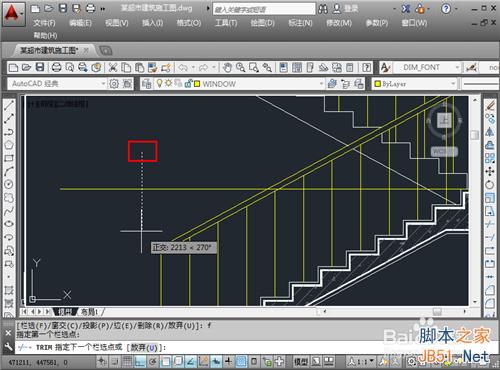

3、這時候就可以進行圍欄，點擊選擇圍欄的第一個點。

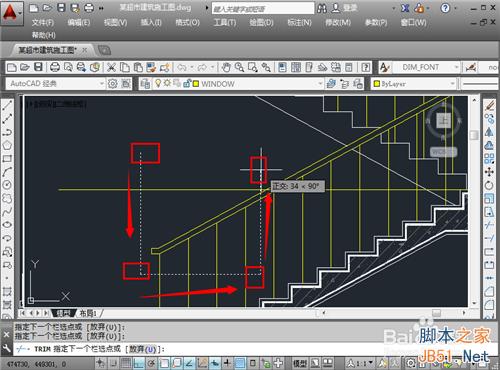

4、然后依次點擊圍欄的其他點，點擊完畢，點擊一下“回車鍵”。

5、這時候圍欄了、內的對象就被修剪掉了，這個方式比較適合于一片區域的修剪。

END

以上就是幾種cad中tr命令的用法詳解，希望對大家有所幫助，謝謝大家閱讀！
