今天作圖遇到一個問題，在一個復雜的圖形里面摳出一個圖形，怎么保證它在摳出來的時候圖形不會變形呢？現在我來告訴你怎么用CAD把分散的線段合并成一個整體，希望能幫到大家！

工具/原料

Auto2008

方法/步驟

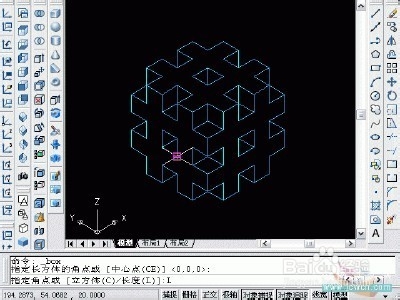

下面我畫個看起來不復雜的圖給你看下，這個圖由一個個的線段組成。我要把那個“腳丫”圖像摳出來，把它當成一個整體摳出來，不是在點一個個的線段在拿出來

怎么做呢？(停電了，圖紙沒保存，換了一個圖，大家看看吧)

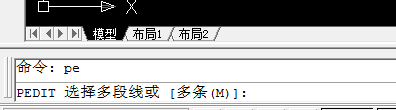

輸入“pe”,，出現了PEDIT選擇多線段[多條(M)],點擊圖形選擇要摳出來的“腳丫的”任一條線段，出現是否將其轉換為多線段？<Y>選擇Y，

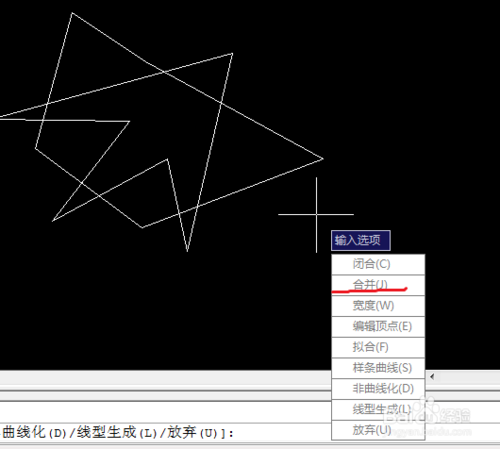

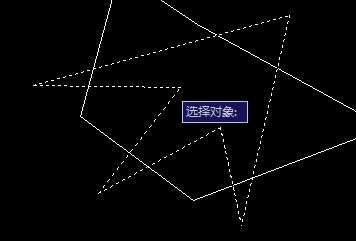

出現這個界面，點擊合并，再選擇你要摳出的圖形圍成的線段，出現下面這個圖形，點擊“enter"鍵，就OK了，出來完整的圖形，可以挪動了

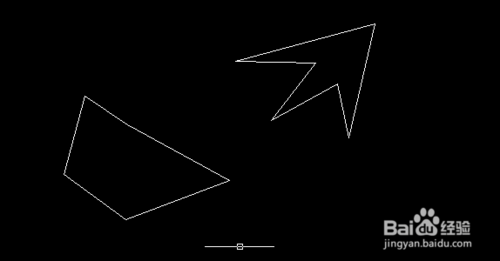

這是那個完整的圖形

不管寫的好不好，你給我點個投票，他不好也得好，不管寫的賴不賴，你給我來個收藏，在賴也會好，因為什么，因為你的小手一抖，全部都有

END

注意事項

我這里沒有多復雜的東西，我也不想把簡單的東西弄復雜

以上就是CAD把分散的線段合并成一個整體教程，希望對大家有所幫助！
