一幅圖紙光有圖元，沒有尺寸規范，其不叫圖紙，只能叫半成品，從本節CAD教程開始，將為大家講解在CAD中標注圖紙的技巧，本節講解直徑與半徑標注方法；圖1圖形上顯示的是直徑標注，圖2顯示的是半徑標注；

工具/原料

具有機械設計基礎知識

會使用CAD2015進行圖形設計

方法/步驟

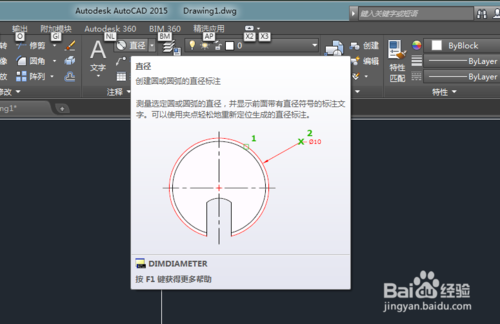

1、標注命令都位于繪圖窗口上方的注釋工具條內，把鼠標放到圓標注上面，可以顯示其定義；

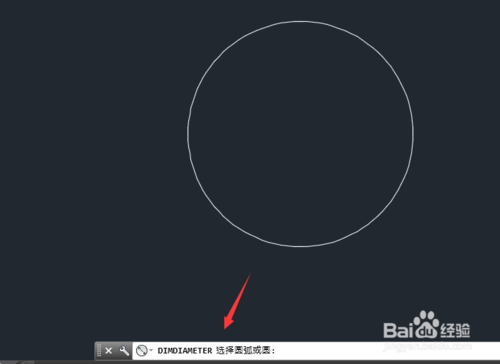

2、沒有執行圓標注前，你當前的繪圖窗口內必須有圓或圓弧；執行直徑標注后，其后提示你選擇當前繪圖窗口內的圓；

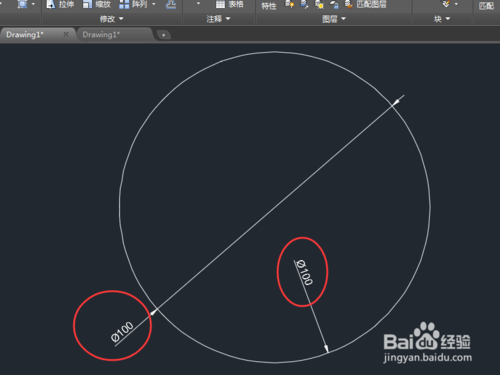

3、直徑標注完成后，尺寸數值放在圓形外與圓形內是有區別的，請觀查下圖；

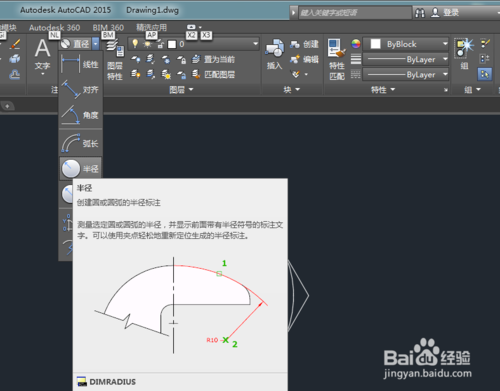

4、半徑標注與直徑標注其最基本的區別在于顯示的數值不一樣，半徑標注是以R開頭，而直徑標注是以直徑符號開頭，下圖為半徑的定義；

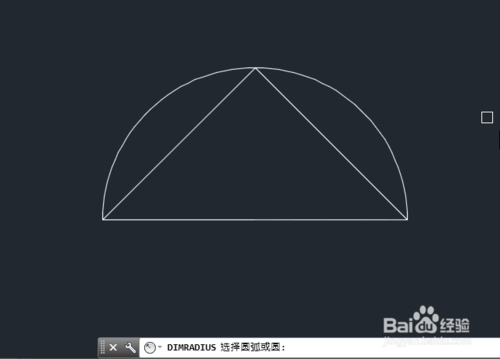

5、在執行半徑標注后，其命令行提示的數值與直徑一樣；

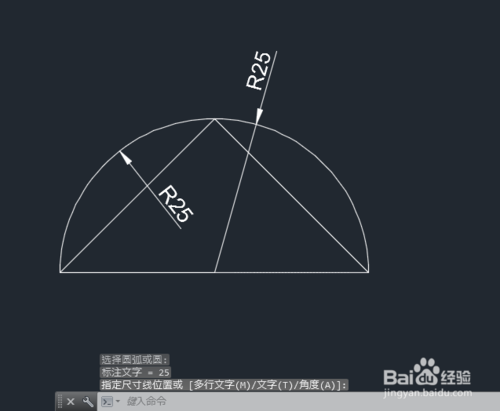

6、下圖是通過半徑標注得到的尺寸，請注意其與直徑標注的區分；

7、說明：

半徑與直徑標注其表達的尺寸雖說顯示不一樣，但其尺寸的大小是一樣的，在為圖紙上的圓弧與圓進行標注前，一定要注意與整個圖幅協調。

以上就是CAD2015直徑與半徑標注方法講解，希望能對大家有所幫助，謝謝閱讀！
