這里介紹一下將CAD圖紙導入tekla的方法。下面我們一起來學習吧！

方法：

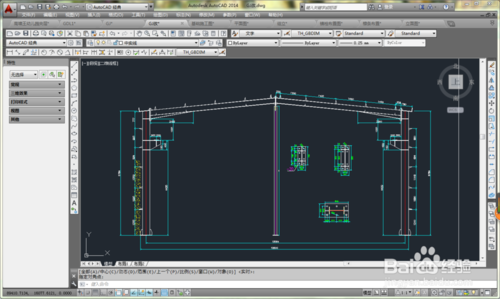

將要導入的CAD圖紙復制到新建的CAD文件中，并將尺寸線及標注刪除。確定圖紙比例是否為1:1.

選擇圖紙的一個點設為位基點也為導入到tekla是的基點，并以此點為基點將圖紙移動到0坐標處。（輸入0坐標點時盡量在命令框內輸入0,0）

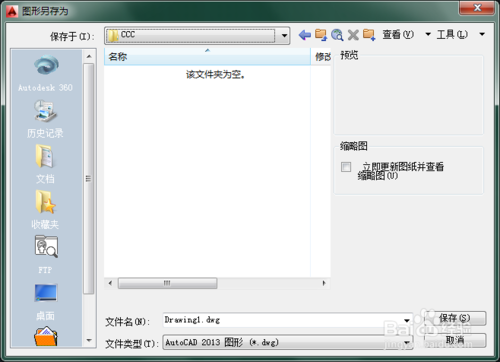

居中圖紙并保存，文件名不能包含中文字符，且保存位置也不能存在中文字符。

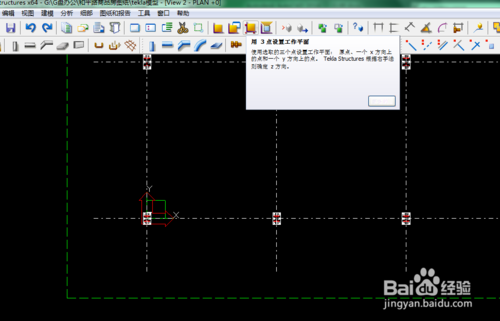

打開tekla要導入圖紙的平面，并用3點設置工作平面。

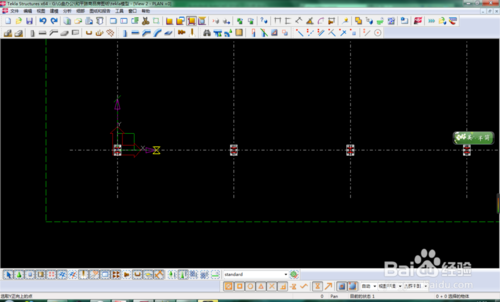

選擇的第一個點也是導入的基點。

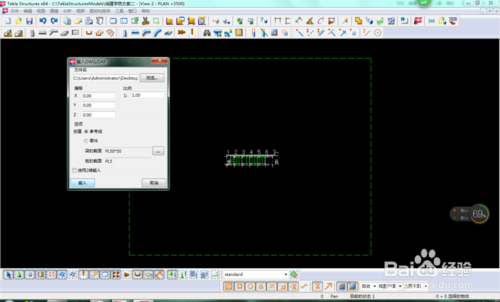

點擊左上角文件找到輸入DWG/DXF點擊進入，在彈出的對話框內點擊瀏覽并找到CAD文件選擇導入。

注意事項

CAD盡量刪除不必要的線和文字

CAD文件名不能出現中文字符，保存的位置也不能出現。

3點設置平面的時候第一個點擊的點是導入時的基點。后點擊的2個點存在方向性，可以嘗試順序看導入后的圖紙來改變順序。

以上就是將CAD圖紙導入到tekla的方法介紹，希望能對大家有所幫助！
