隨著CAD的逐漸普及，CAD應用越來越廣泛，涉及各個行業。下面就為大家介紹如何用CAD畫出塔設備圖形方法，一起來看看吧！

方法/步驟

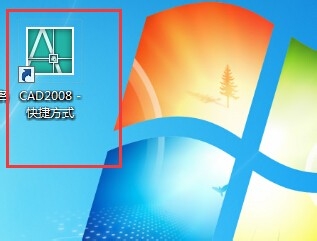

1、雙擊打開CAD軟件。

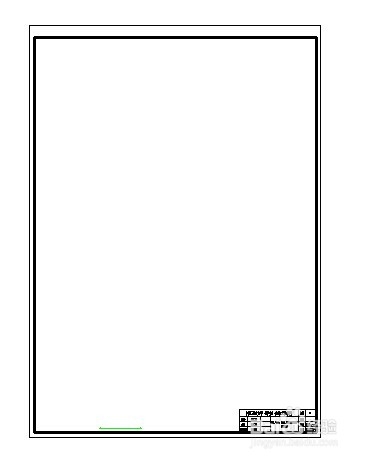

2、規定好頁面布置。針對我們此次畫的塔設備圖，我選擇了A3紙張，畫成豎式的邊框，右下角為標題欄。

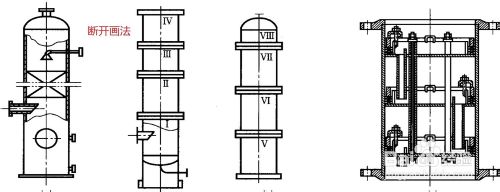

3、確定所畫比例，根據塔高確定是否需要斷開畫塔。我個人認為自己此次的塔高度合適，可以不用斷開，能在頁面完整表示出來。

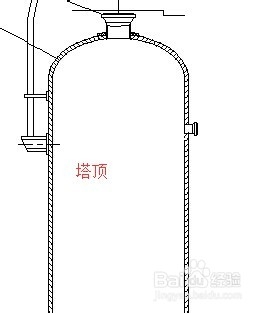

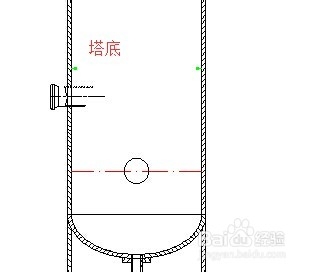

4、我一般是先根據比例和塔高畫出我們塔設備的塔底和塔頂，再畫整個塔設備。

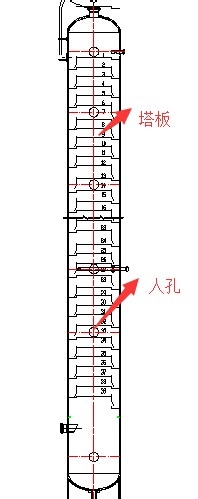

5、根據我們對塔設備的水力學和機械強度的設計校核，依次畫出塔的塔板、人孔、進料口等，并對每一塊塔板進行標號。

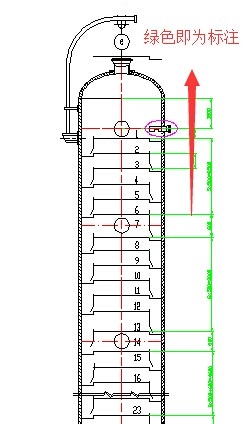

6、接下來，我們需要對塔體進行標注，按照CAD標注的格式和我們設定的比例進行即可。

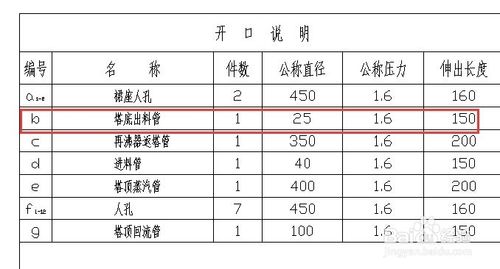

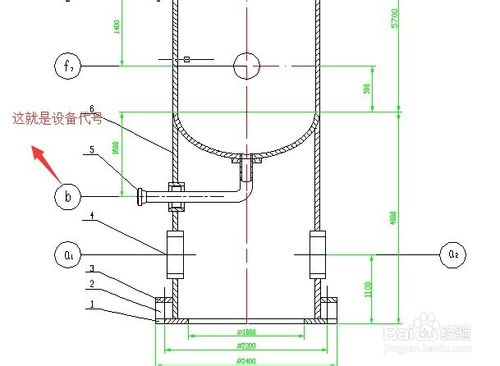

7、標注完成后，我們需要對塔設備的部件進行標號，并表示的CAD圖紙里面。我一般如圖的方式標注。

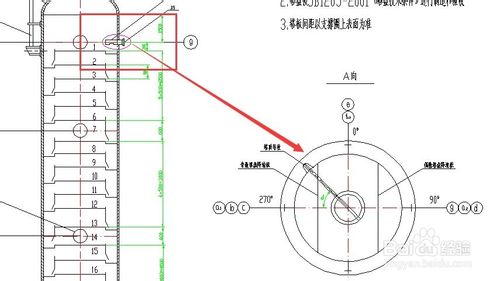

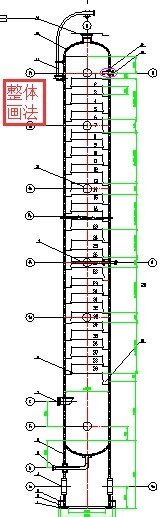

8、最后，我們需要對一些焊縫或者無法表示清楚的圖形用局部放大圖表示。如圖，我們選擇的是塔頂的俯視圖。這樣仔細檢查一遍，我們就完成了自己的塔設備總圖。

注意事項

畫塔設備圖，需要耐心和細心。

以上就是用CAD畫出塔設備圖形方法介紹，希望能對大家有所幫助！
