常常遇到畫圖使用“引線”,可是有些圖引線有箭頭,而有些圖怎么畫都看不到箭頭,而且不論怎么放大縮小都看不到箭頭，就算選中箭頭并在特性中更改,但是依然無濟于事,經多方查詢找到正解,分享給各位。

    首先要明白多重引線的樣式和標注的樣式是不同的,所以在設置標注樣式的箭頭大小是沒法改變多重引線箭頭的大小的。所以在畫引線前,需要在菜單中設置。

    最近有網友說AutoCAD2007沒有“多重引線”，那么普通的“引線”可以從標注樣式管理器中去設置。

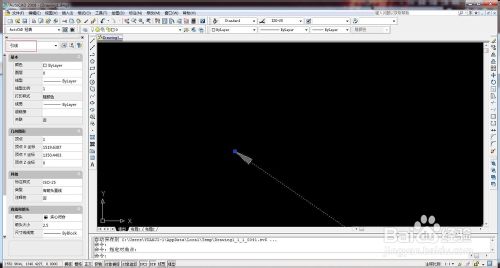

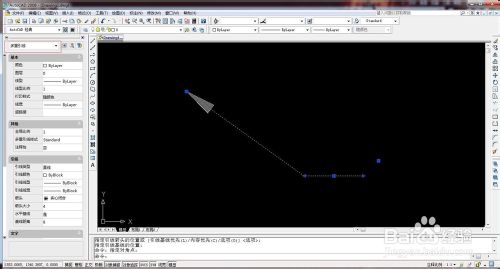

    引線是屬于多重引線還是普通引線可以從屬性菜單中看出來。

工具/原料

AutoCAD2010

AutoCAD2008

方法/步驟

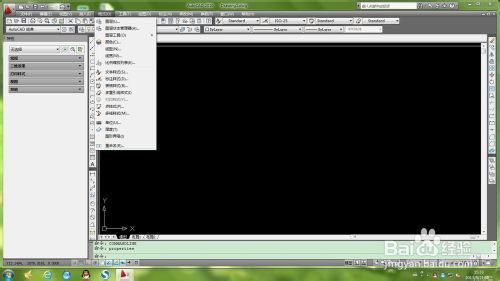

1、AutoCAD2008及以上版本的“多重引線”在菜單欄中找到“格式”，下拉菜單中有“多重引線樣式”，進入“多種引線管理器”中設置。

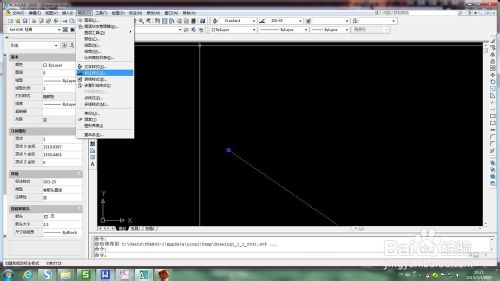

AutoCAD2007及以下版本的普通“引線”則是在“格式”，下拉菜單中有“標注樣式”，進入“標注樣式管理器”中設置。

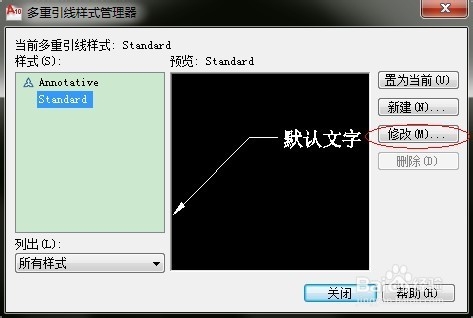

2、多重引線:在“多重引線樣式管理器”中選擇當前你所用的的引線樣式點擊“修改”。

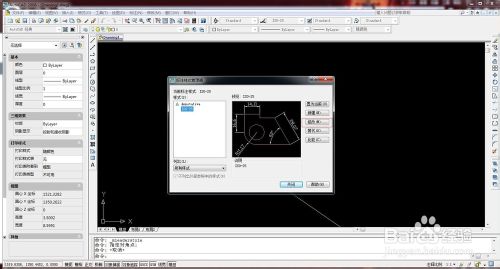

引線:在“標注樣式管理器”中選擇當前你所用的的引線樣式點擊“修改”。

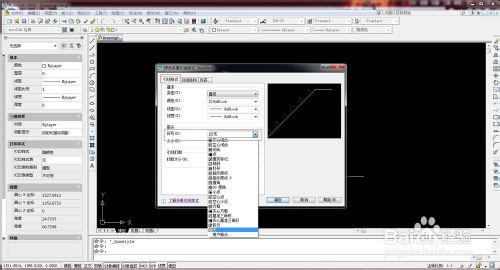

3、“多重引線樣式管理器”進入所選樣式后在“引線格式”中查看“箭頭符號”是否為“無”，改選為你需要的符號大小即可。

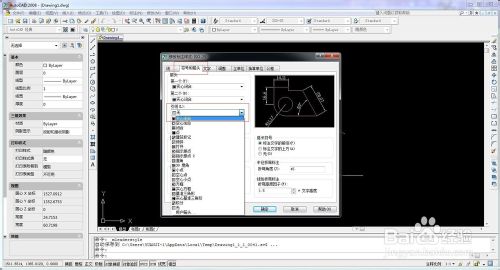

“標注樣式管理器”進入所選樣式后在“符號和箭頭”中查看“引線”是否為“無”，改選為你需要的引線即可。

注意事項

注意：修改“引線”箭頭大小​是標注和引線一起修改的

以上就是CAD中多重引線怎么看不到箭頭的解決方法介紹，希望能對大家有所幫助！
