成套廠的報價人員，每次報價都會遇到各種電子版CAD圖紙，質量參差不齊、畫法各異，拿到手著實很忙茫然，只能一個一個對照錄入做報價。

1、打開cad扒圖：

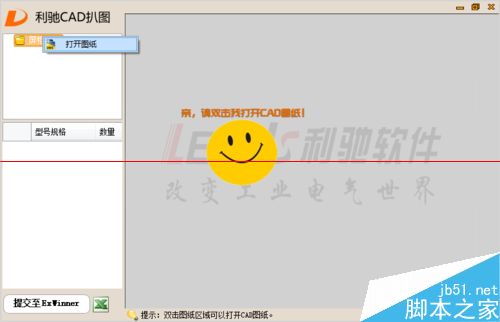

2、打開CAD圖紙:

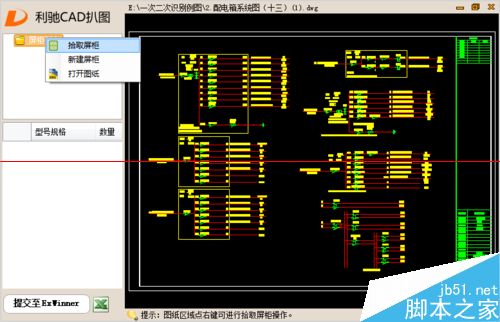

3、選擇拾取屏柜：

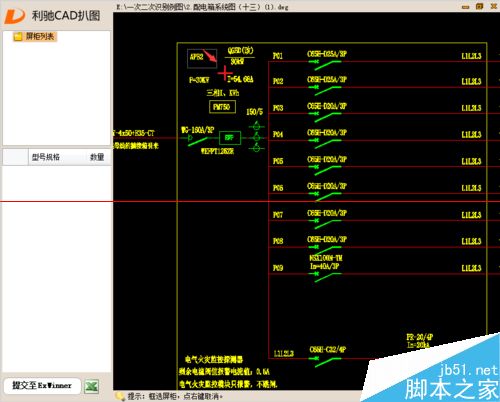

4、拾取柜名稱方法：光標變成紅色十字，在圖紙里的柜名稱上，按住鼠標左鍵拖動框選文字后松開，點擊鼠標右鍵，柜名稱就拾取好了。

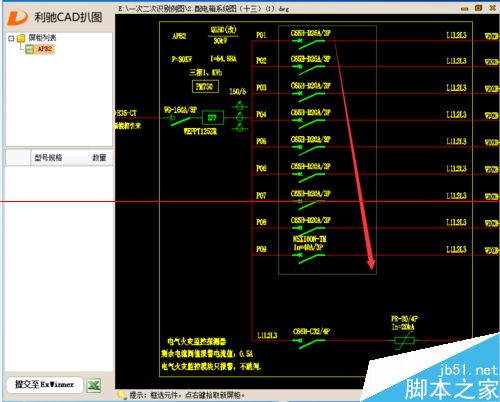

5、拾取柜名稱后，就可以框選文字直接拾取元件。安裝鼠標左鍵，款選元件信息，然后松開元件就拾上了。

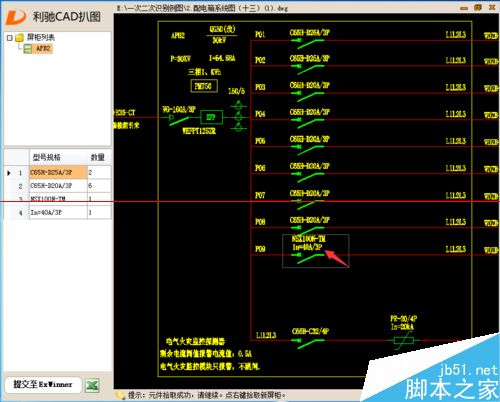

6、的元件圖紙里是分2行或3行寫的，可以反向（從右下向左上）框選一次，就合并為一行文字了。

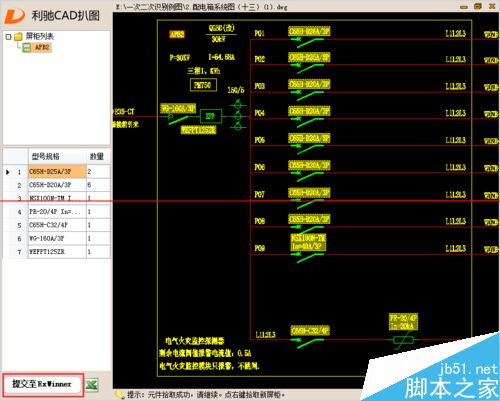

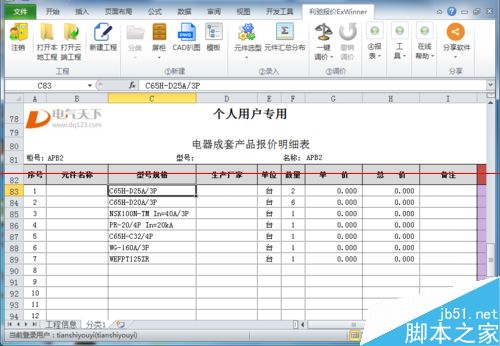

7、導入報價單：

8、調整價格繼續后續工作，這樣報價速度就快了不少，而且也免去核對圖紙的麻煩。
