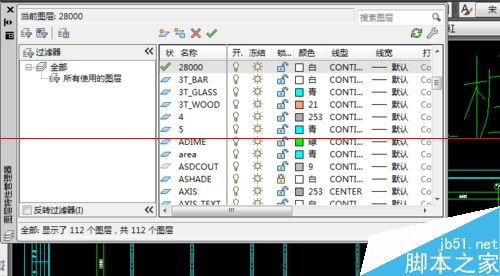

我們在拿到cad圖紙的時候，不管是建筑平面圖還是結構圖，都可以看到不同結構有著不同顏色，而且文字也能變成不同顏色。其實這是設計人員在不同圖層修改了線段的特性，在話對應結構的是狗變換到對應圖層就行。那么如何新建圖層和修改特性呢。下面小編就來以2010cad為例介紹步驟（其他cad步驟也是一樣，找到“圖層”，其他步驟一樣的）。

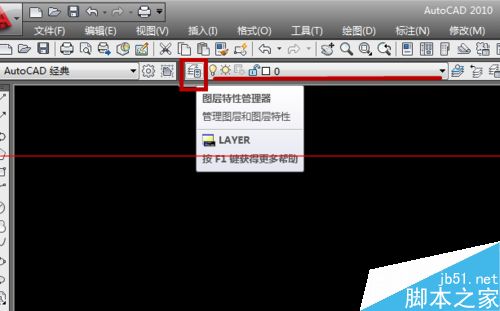

1、打開cad，點擊如圖所示圖標“圖層特性管理器”

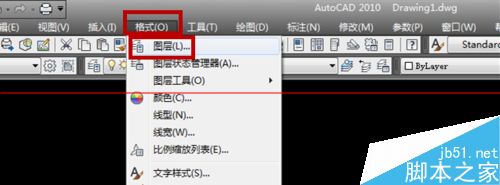

2、或者點擊界面欄中的“格式”---“圖層”，兩種方法都會彈出“圖層特性管理器”的小對話框

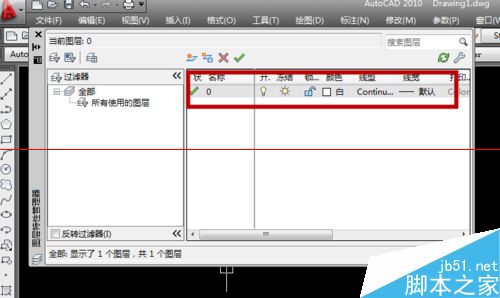

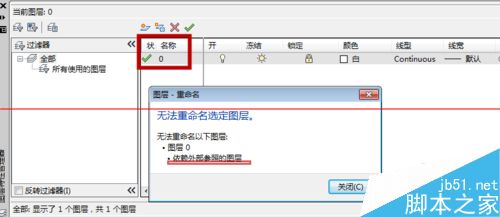

3、里面有一個cad默認的圖層，我們是沒有辦法修改的，大家可以自己試下，雙擊修改它的名稱，它會提示這個是我們”依賴外部參照的圖層“

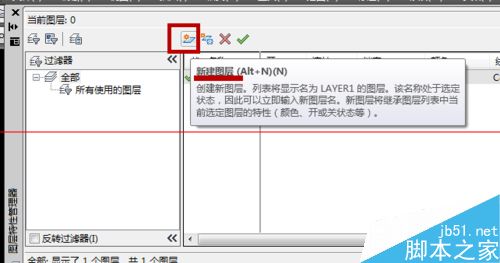

4、接下來我們就可以新建圖層了，點擊如圖所示圖標”新建圖層“

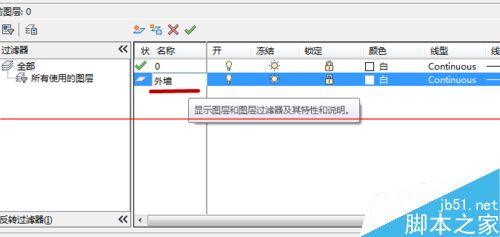

5、然后我們就可以修改它的名稱，比如”外墻“

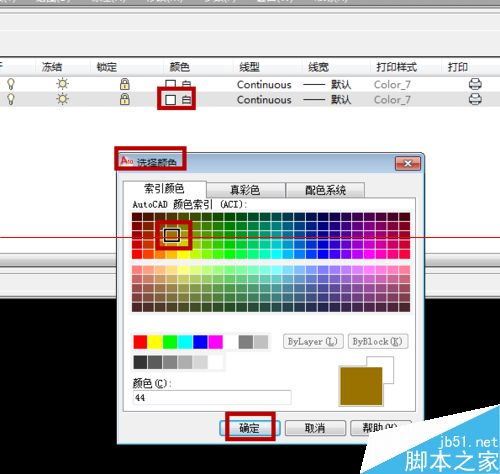

6、接著修改它的顏色特性，點擊這個圖層對應的顏色，在彈出的”選擇顏色“對話框選擇好顏色，點擊”確定“即可”

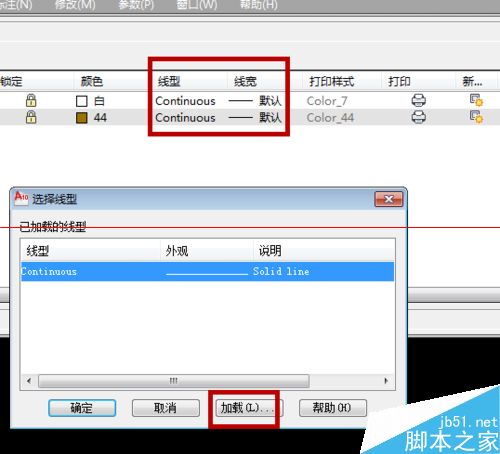

7、“線型”和“線寬”也是以同樣的方法點擊修改，我們在選擇其他樣式的時候，點擊“加載”，修改樣式，最后點擊“確定”即可

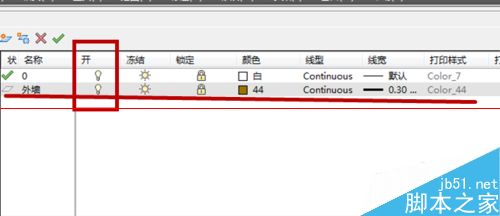

8、這樣我們自定義的“外墻”圖層就建好了

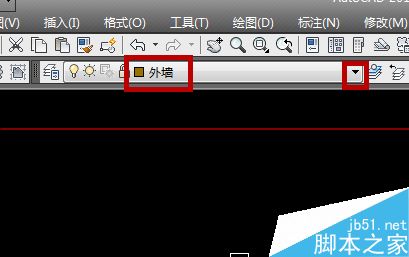

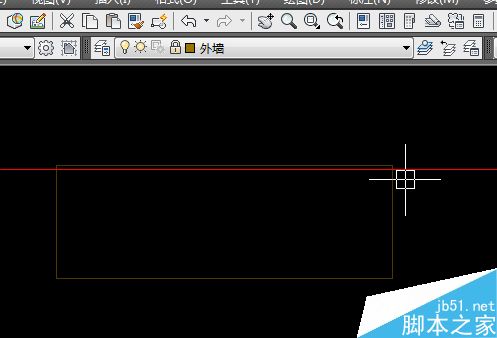

9、這時我們可以點擊“圖層特性管理器”的小對話框左上角的錯號關閉對話框，回到cad繪畫界面，點擊圖層屬性的小黑三角號，選擇我們剛剛新建的”外墻“圖層，進行繪制即可

10、大家都可以來新建多個圖層，繪畫看下，用哪個圖層就更換到那個圖層，進行繪制即可，刪除圖層和新建圖層很簡單，大家試下就會了

注意事項：其他cad也是這種方法。
