下面為大家介紹CAD在國標中怎么同時顯示公差代號和極限偏差方法，希望能對大家有所幫助！

方法/步驟

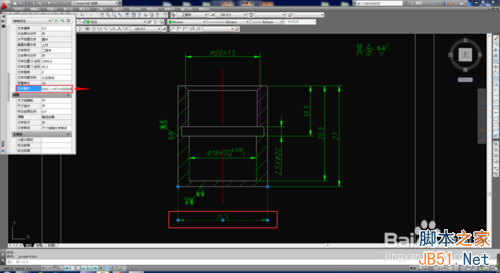

1、如圖，怎么同時顯示公差代號和極限偏差，以橢圓框中24尺寸為例；

2、選中24的尺寸，然后同時按Ctrl和1，彈出左側屬性框，滑動滾條，在文字替代里輸入相關文字；

3、得到如下尺寸；

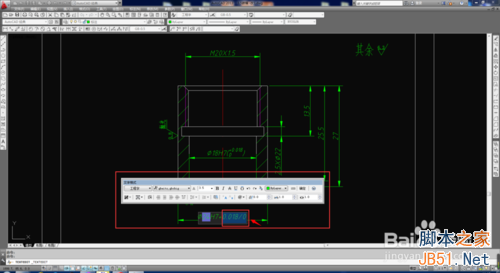

4、雙擊該尺寸，彈出文字格式框，然后再選中矩形框中的尺寸；

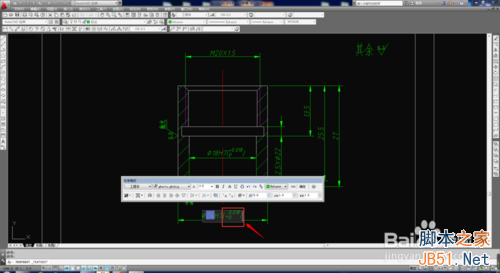

5、點擊框中的b/a;

6、選中矩形框中內容，雙擊，彈出堆疊特性框；

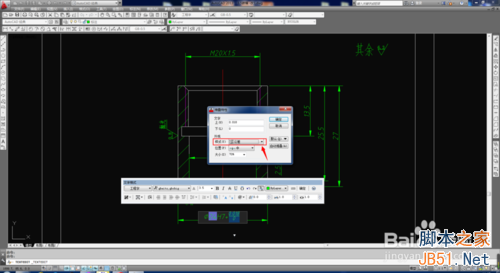

7、在樣式里選擇公差，點確定；

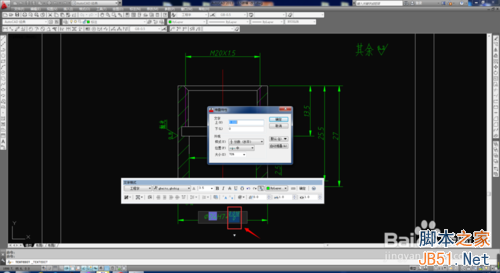

8、加上括號后點確定；

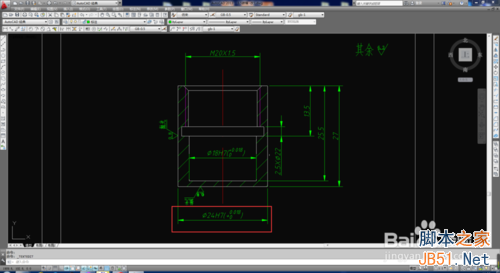

9、最終效果如圖，符合國標。

以上就是CAD在國標中怎么同時顯示公差代號和極限偏差方法介紹，希望能對大家有所幫助！
