將谷歌的地形圖按比例縮放，完美載入CAD矢量圖中供規劃設計、測繪等相關人員參照。

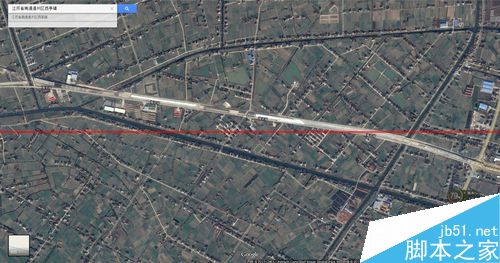

1、打開GOOGLE地圖，搜索進入所需位置的地形圖中。

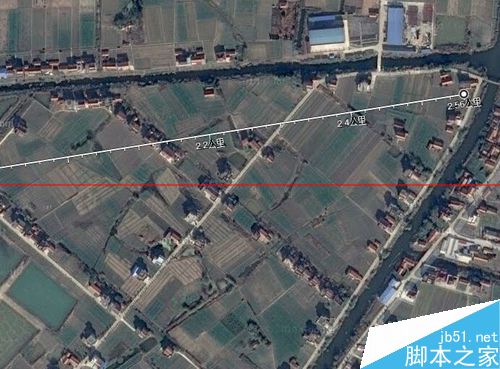

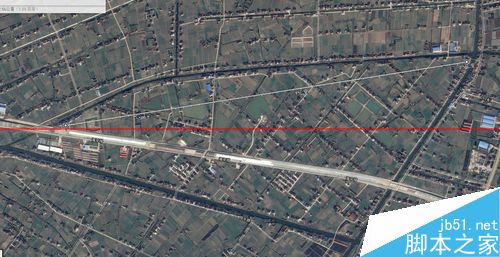

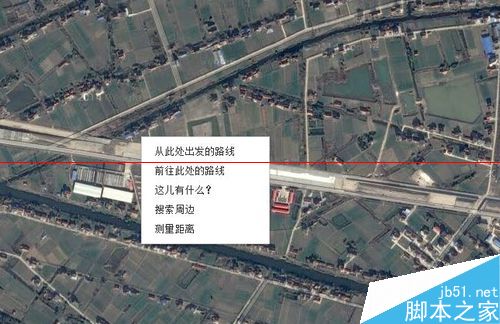

2、將所需要的地形范圍盡量放大，使用google地圖的距離測量工具測量盡可能長的距離（鼠標右鍵——測量距離——再選擇第二點左鍵），并使用截圖軟件對所需范圍截圖，并保存成JPG格式。

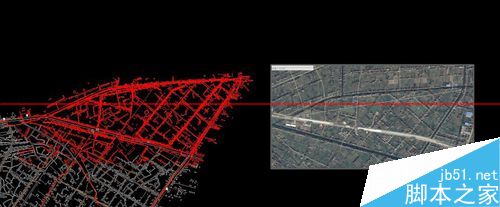

3、打開CAD地形圖，輸入ATTACH命令，加載上一步保存的JPG圖片至CAD中，比例大小隨意。

4、在CAD中選中加載的圖片，輸入SC命令，鼠標左鍵選擇基點——R(參照）——指定參照長度（選取圖片中測量距離的兩點）——指定新的長度（此處輸入圖片中測量的長度2560米），即完成圖片大小縮放至CAD圖中尺寸。

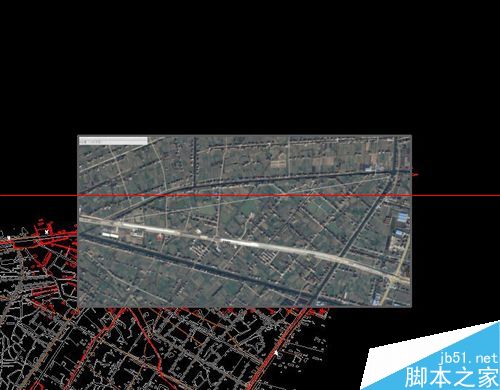

5、找一個對應點（例如兩河道、道路交點，樓房角點等），將圖片移動到CAD矢量圖上。

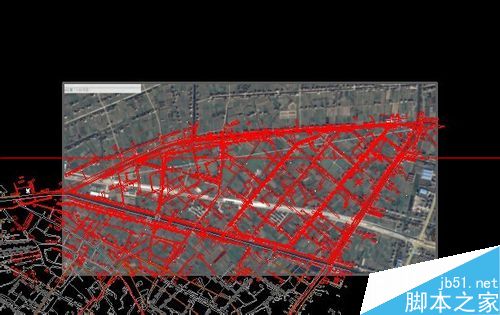

6、此時可能圖片覆蓋在CAD圖上邊了，導致無法看到矢量圖。選中圖片輸入DR命令——B，將圖片置于底層。

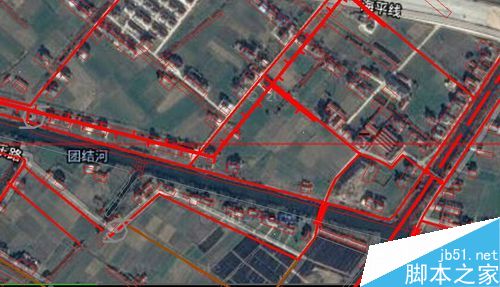

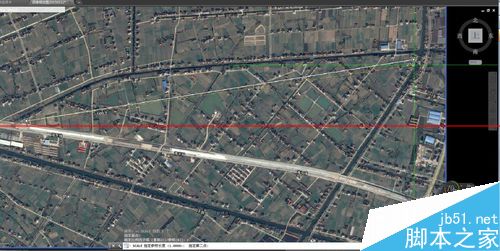

7、再根據兩圖建筑物位置進行微調，大功告成。

注意事項：CAD圖的繪圖比例，1單位=1m或1單位=10m，在第四步比例縮放長度輸入時不同，需換算一下。
