CAD里怎么繪制箭頭?

2020-07-20 13:28:36
字體:
供稿:網友

初學CAD時,需要箭頭的畫法,以后作圖會需要。

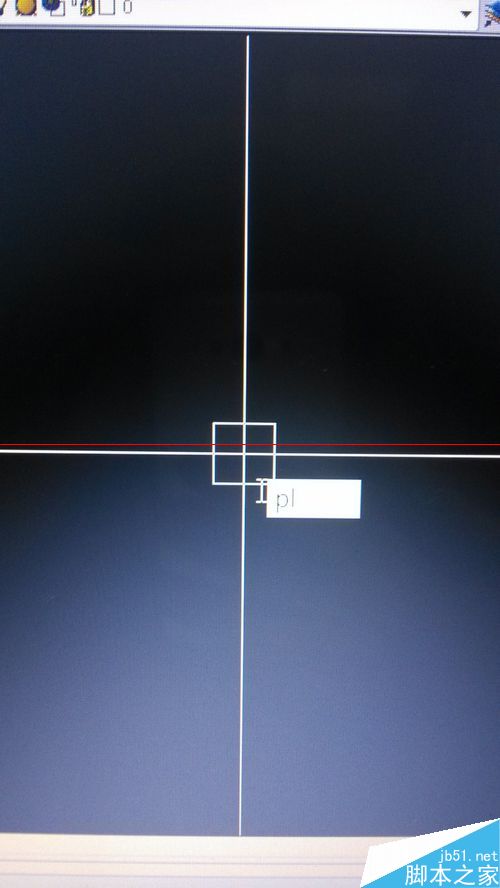

1、在CAD界面里直接輸入命令【PL】,然后按空格鍵。鼠標點一下,向后拉。

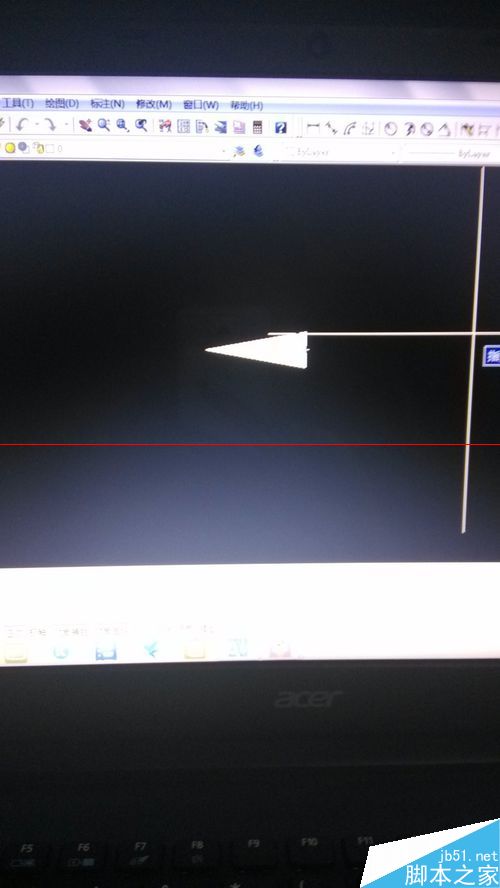

2、然后不要管鼠標,接著輸入命令【W(wǎng)+空格鍵】(就是按完W后再按空格鍵),繼續輸入命令,【0+空格鍵】,【100+空格鍵】。鼠標點一下,按兩下空格鍵,箭頭就完成成一半了。

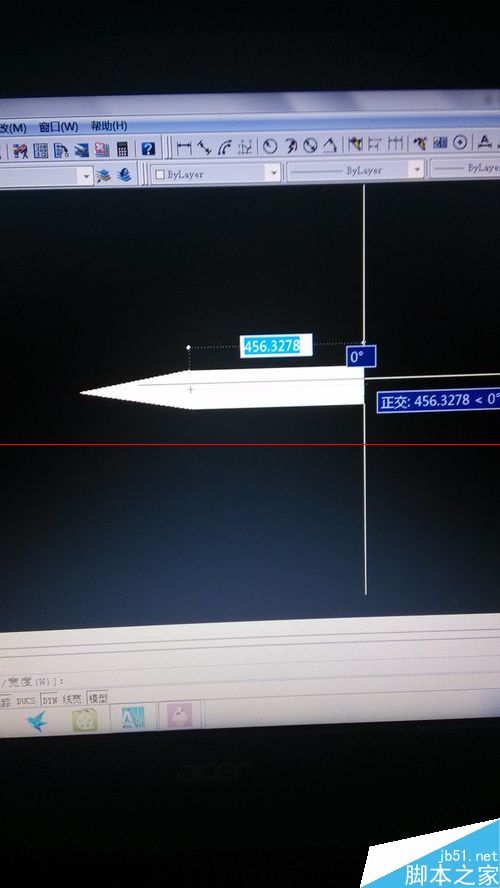

3、鼠標向后拉線,如果線是歪的,就按F8可以變直。

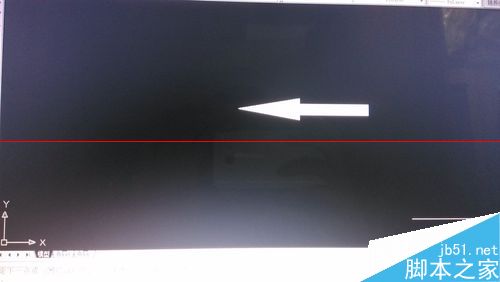

4、輸入命令【W(wǎng)+空格鍵】,【50+空格鍵】,【50+空格鍵】,鼠標點一下,按空格鍵,箭頭就完成了。

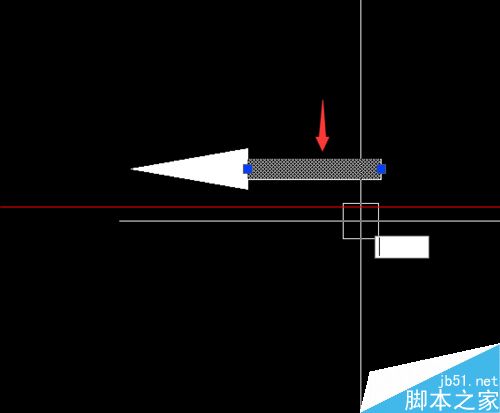

5、如果覺得箭頭后面的長方形太粗了,可以有鼠標點擊后面的長方形,輸入命令【E+空格鍵】,然后按照上一個步驟,輸入命令【W(wǎng)+空格鍵】,現可改為【30+空格鍵】,【30+空格鍵】,鼠標點一下,按空格鍵,就完成了。

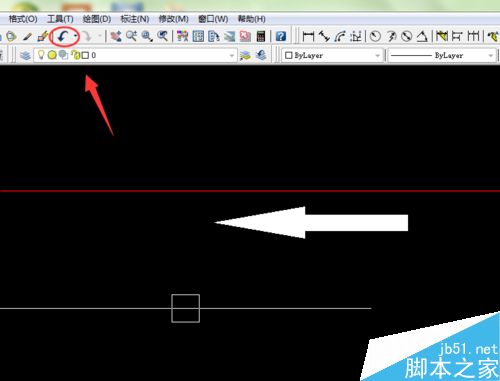

6、另外,若是哪一步做錯了,在菜單欄里有撤銷鍵,點擊一下返回一步。如圖所示。
