在CAD繪圖中，很多情況下需要通過捕捉取點來保證繪圖的精確度，捕捉的點可以是線、弧上的端點、中點，圓上的象限點、切點以及圓心，還可以是垂直點以及捕捉點的X坐標、Y坐標等。本篇通過實例操作介紹CAD中捕捉功能的設置和應用技巧，其中涉及到的相關操作供大家參考并舉一反三。

1、命令行輸入os（命令全名osnap），打開“草圖配置”對話框，在“對象捕捉”選項卡內勾選“啟用對象捕捉”。

勾選大多數的捕捉模式，使得在繪圖中當鼠標移到附近時會及時提示并捕捉到。

很多人不愿勾選“最近點”，覺得它不是一個精確的點，容易碰到別的實體而顯得礙事。但在實際繪圖中，當你的捕捉框碰到別的點例如端點時，這些點會優先于最近點被捕捉到的。反過來，當你在測量或標注尺寸時發現總偏了那么一點時，往往是因為你沒有使用最近點而是僅憑肉眼就想當然地認為已經畫在實體上了。

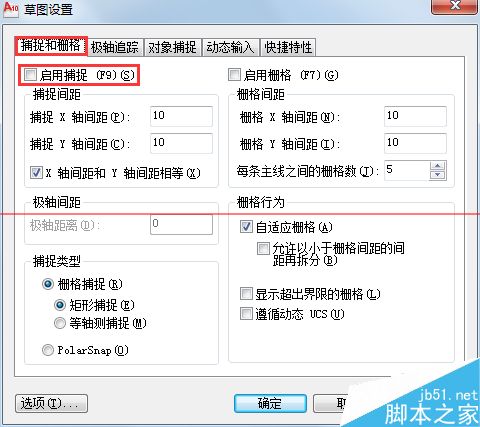

2、在“捕捉和柵格”選項卡內，取消對“啟用捕捉”的勾選，可以避免在看不到柵格時（旁邊“啟用柵格”已經關閉）而鼠標卻總是跳過并移動不到你想要去的地方的情況。

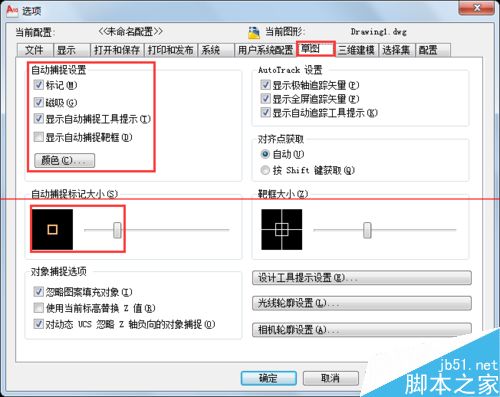

3、在命令行輸入op（命令全名preferences），打開“選項”對話框，在“草圖”選項卡里的自動捕捉設置中，基本保持CAD初始默認的設置即可。在這里可以將捕捉框用鼠標拉大一些，初始值默認為3太小，也可以用命令aperture直接設置捕捉框的大小為5~8，不要設置得太大，避免在實體密集處不好選點。

4、在線條密集處捕捉取點：

如下圖，可以通過不斷地按Tab鍵在附近物體上的點（如直線上的端點、中點，圓上的象限點、圓心以及最近點等）之間輪回切換，同時相關的實體呈虛線狀態，直到找到想選的點后左鍵確認。實際應用中，直接將鼠標移到想要的點上再捕捉會更為快速，而在線條密集處也可以通過輸入mid（中點）、qua（象限點）等明確地強制進行捕捉，具體采用哪種方式取決于各人不同的習慣以及熟練度。可以通過輸入non臨時取消捕捉而在線條密集處不受干擾地取點。

5、畫兩圓外公切線：

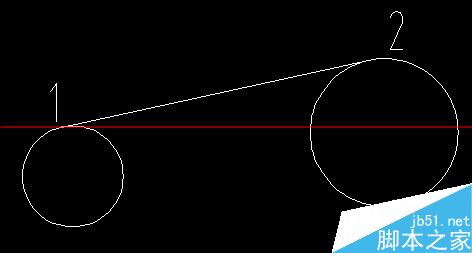

如下圖，在畫線命令line下，鍵入tan（切點）并右鍵單擊，在小圓上點1附近左鍵單擊取第一點，再鍵入tan（切點）并右鍵單擊，在大圓上點2附近左鍵單擊取第二點，然后右鍵單擊結束畫線命令。CAD會根據你的切點捕捉要求以及預先的近似選點而精確地繪制出兩圓的外公切線。
