在CAD圖紙繪制完畢正式出圖前，通常會先在打印機上打印小圖進行檢查、核對，合適后再到繪圖儀上正式打印出圖，本篇結合這兩種打印的操作過程介紹CAD圖紙的打印設置以及應用。

1、命令行輸入plot或print或按Ctrl+P打開對話框進行打印設置。

在“打印機/繪圖儀”里選擇本地或網絡打印機，可以在連接設備的情況下直接打印，也可以勾選“打印到文件”以后打印。

在“打印尺寸”里選擇圖紙紙張的尺寸，通常打印機提供的可選尺寸為A4和A3，打印小圖時以能看清楚為原則選擇，當用A3仍看不清楚時可以分區域局部打印。繪圖儀提供的可選尺寸則從A4到A0以及加長，用于最終出圖時按需選擇。

在“打印范圍”內選擇”窗口“方式，通過在圖中拉窗框選的方式確定打印區域相比其他幾種方式要更為直觀和方便。

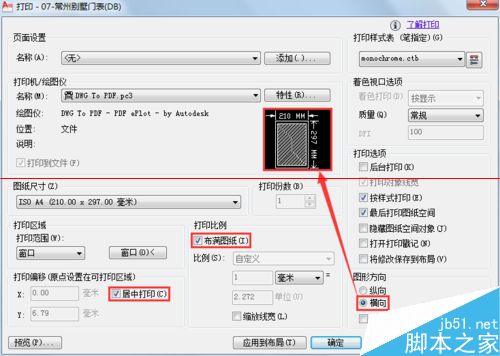

2、打印小圖時，為了能看清楚，我們勾選”居中打印“和”充滿圖紙“，同時結合預覽圖選擇橫向或豎向布圖，目的是使打印內容盡量充滿紙張。這里需要注意的是，右側包含“圖形方向”在內的面板是通過右下箭頭狀的“更多/更少選項”圖標的切換來展開/收縮的，不注意時往往容易忽略。

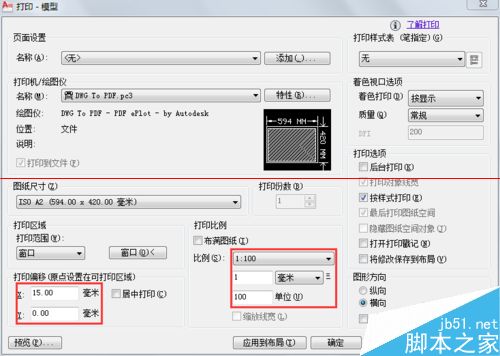

3、在繪圖儀出圖時，需要按照最終的出圖比例打印，這時不能勾選”居中打印“和”充滿圖紙“，需要自定義比例并輸入具體數值，如下圖中1毫米對應100圖形單位就是打印比例為1：100。通過“打印偏移”里對原點的偏移設置可以讓打印內容在紙張上更為居中。

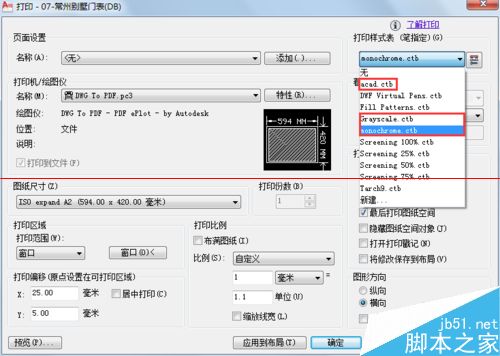

4、打印樣式表設定打印對象的顏色、線寬以及線型等打印特性。打印小圖時，可以直接選擇CAD預設的“acad.ctb”樣式進行彩色打印，或者選擇”monochrome.ctb"樣式進行黑白打印。

注意不要誤選”Grayscale.ctb"樣式，這種樣式按照對象顏色的灰度等級打印出灰色線條圖紙，整圖淡色會顯得模糊而看不清楚。

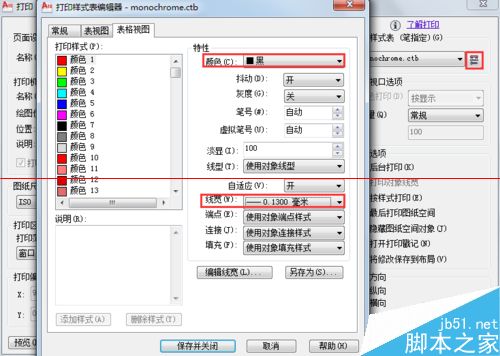

5、通常最終的圖紙都是黑白打印，并且按照行業習慣針對一些顏色設置不同的線寬，可以通過“編輯”當前的樣式表或者新建樣式表設置并保存常用的樣式設定。在樣式表編輯器中，通常的習慣是將1~255色號的顏色統一設置為黑色，再對一部分常用色號分別設置線寬，例如將1號色（紅色）的線寬設為0.13，2號色（黃色）的線寬設為0.25等。

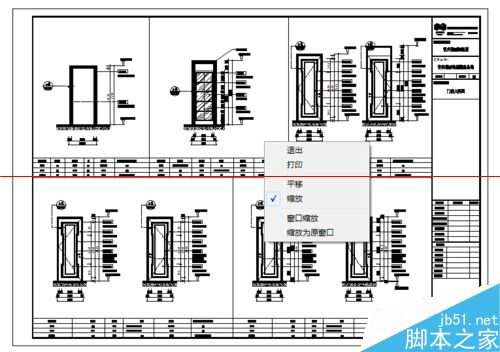

6、通過“預覽”可以查看將要打印的效果，預覽中通過縮放和平移觀察顏色、線寬以及其他細節是否合適。預覽無誤后，通過“確定”打印圖紙。

7、可以將當前設置“應用到布局”以便在后續打印中繼續使用，或者在后續打印時在頁面設置中選擇“上一次打印”避免重復設置，每次打印時僅需要窗選要打印的區域即可。
