學cad朋友們都知道平面圖是比較好畫，直接復制圖庫就可以了，資歷深了，我們也可以嘗試去做樓盤某個單元房間的立體圖，但是碰到立面圖的時候就不知道怎么下手了，怎么畫好立面圖呢？下面以電視墻立面圖為例：

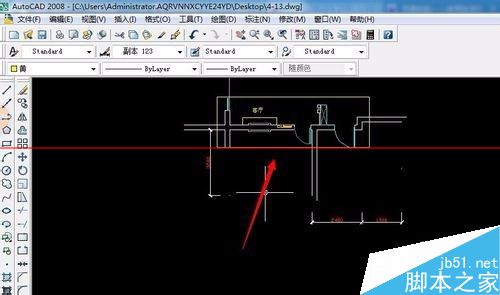

1、這是一個平面圖，現在要把電視墻的立面圖畫出來。

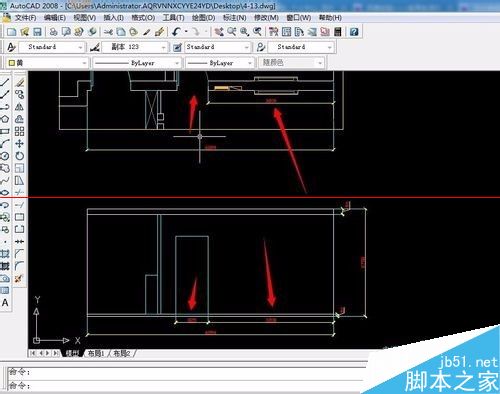

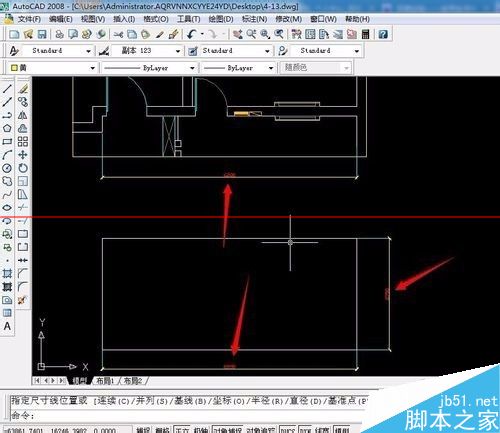

2、把這墻體都復制出來，如下圖所顯示出來，在把多余的刪除去。這樣方便繪制。

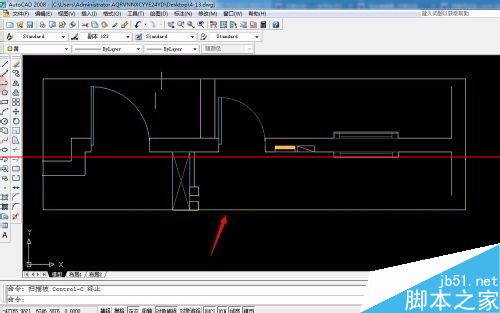

3、下面可以看到了刪除外面的效果出來。

4、標注可以查看長度，這里長是6280mm高是2750mm，一般高度都是2750毫米也有高一點的，可以自己決定。

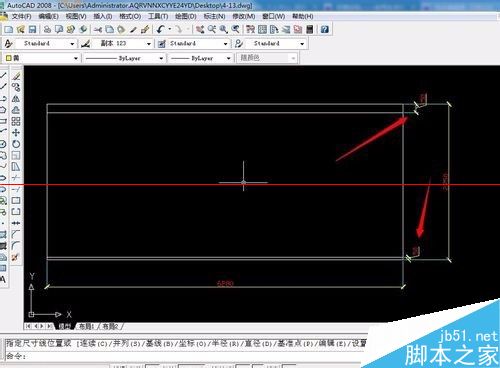

5、在畫出如下圖，上面的高度是150是吊頂?shù)模旅媸?0是踢腳線。

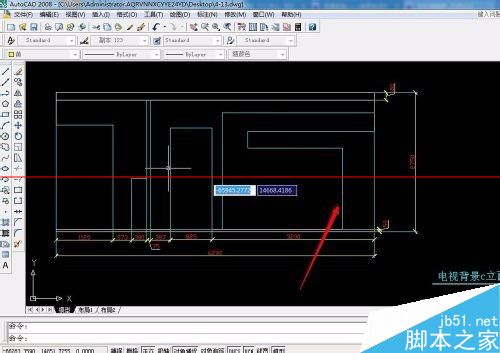

6、這里在畫如3200毫米的寬度，門的高度一般是2000毫米左右。

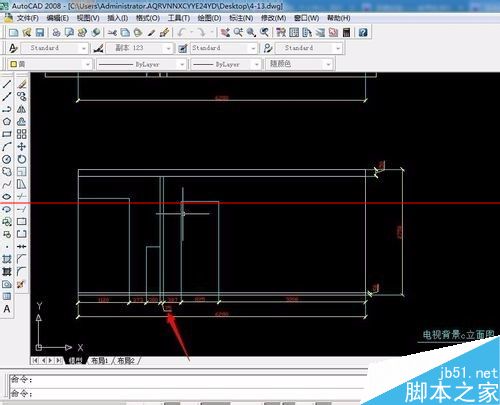

7、如下圖可以看到了這里畫出門寬度825、旁邊跟著尺寸來進行來就可以了，要靈活一點，多一點少一點都是可以的。

8、畫好上面之后就可以畫電視墻面了，其實電視墻面是很容易畫出來的，如下圖所顯示出來。

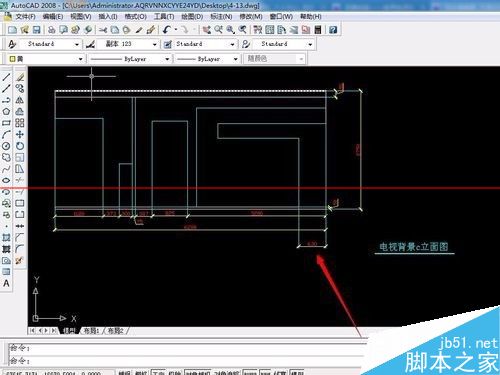

9、如下圖是寬度的630。

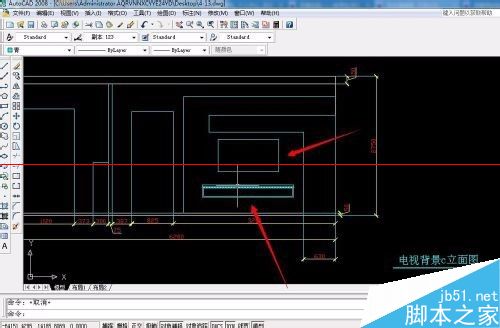

10、在把電視機的方框畫出來，下面的柜臺也是一樣可以畫出如下圖，這里也是靈活一點。

11、在標注cctv作為電視符號。

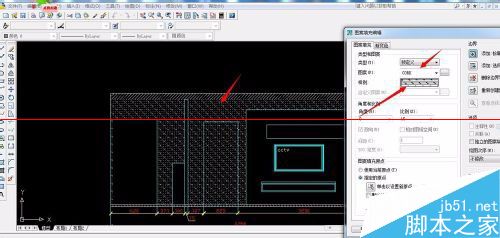

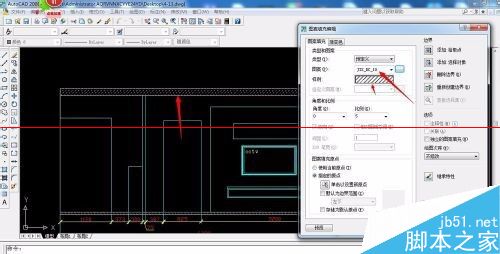

12、在按H空格鍵就出來圖案填充，這里選擇jis_rc_10，比例為5。

13、在如下圖在選擇圖案為cork是墻體比例為15。

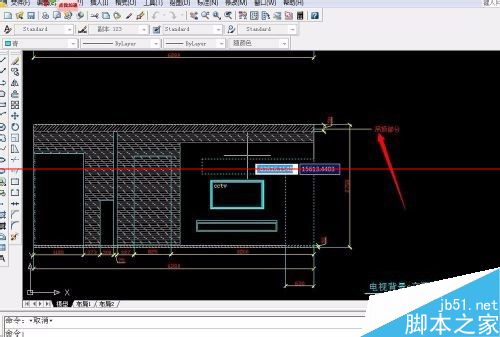

14、在輸入多重引號，可以看到如下圖吊頂部分。

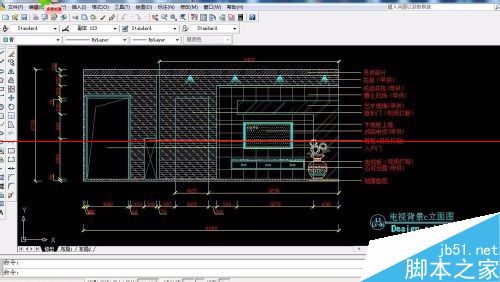

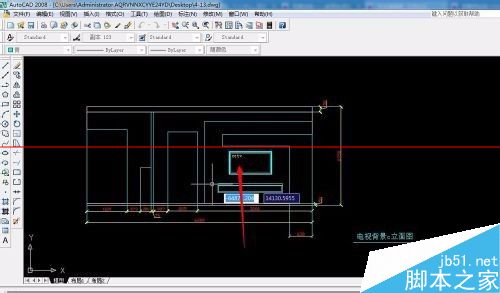

15、如下圖可以看到這里畫完立面圖的效果，這里原理是一樣的，可以慢慢來畫。
