CAD怎么測量面積?CAD圖紙計算任意面積的方法

2020-07-20 13:27:19
字體:
來源:轉載
供稿:網友

CAD不僅僅是繪圖工具,同時也是精密的測量工具,無論是規則的還是不規則的形狀,只要你能依照尺寸畫得出來,CAD就可以準確地測出諸如長度、面積等參數。本文通過實例操作介紹CAD中任意形狀下的面積測量方法和技巧。

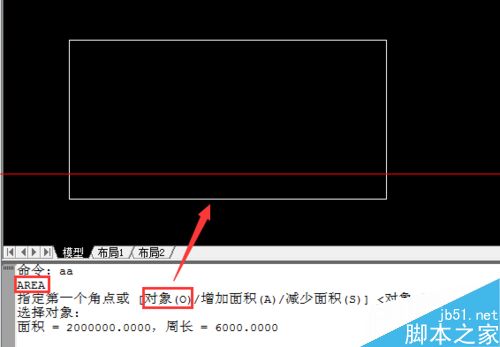

1、先簡單測量下圖中矩形的面積。命令行輸入aa(命令全名Area),由于測量對象是封閉的單個多段線矩形對象,選擇選項o,直接選取對象測量面積。

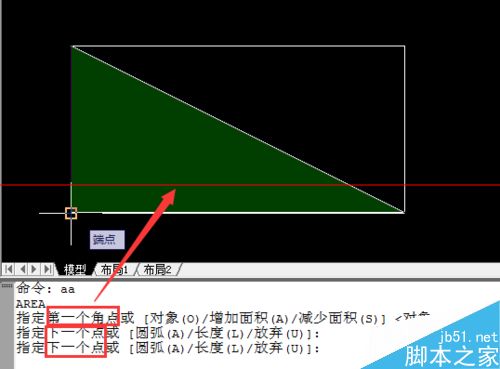

2、在矩形內畫一對角線,測量由對角線和矩形下半部分構成的三角形的面積。由于是由2個以上對象構成的邊界,只能采用逐個選點的方式構成封閉區域來測量面積。在高版本的CAD中,會在選點的過程中以綠色填充來動態提示選取的區域,顯然,至少需要取三個以上的點才能構成面積區域。

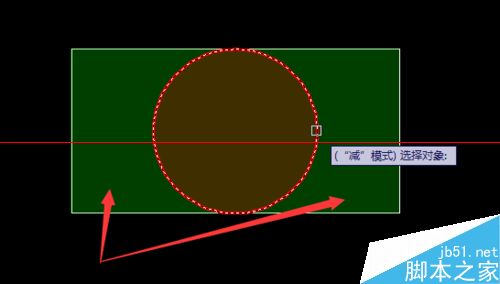

3、在矩形中畫一個圓,要測量矩形扣除圓以后的面積,實際上就是矩形和圓形兩個對象的差集的面積。

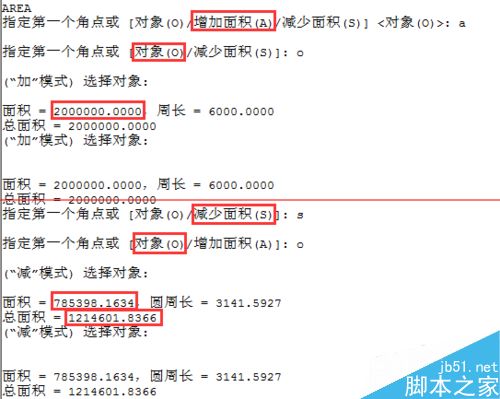

4、在Area命令中,選項a(增加面積),選項o(對象),選擇矩形測出面積(增加時面積為正數),然后是選項s(減少面積),選項o(對象),選擇圓形測出面積(減少時面積為負值),CAD會自動累加并給出累計結果。

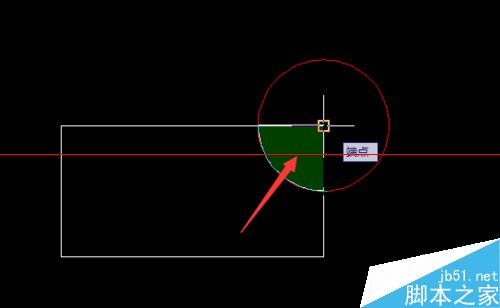

5、移動圓形到所示的位置,需要測量矩形和圓形的交集部分的面積。使用Area命令選點測量,選點過程如同繪制多段線pline,需要切換弧、線選項進行描邊,由最終構成的封閉區域測出面積。

6、總結一下Area命令測量面積的原理,選點測量可以理解為在命令中繪制虛擬的邊界后直接測量面積,而對象測量選擇的是實際繪制的邊界。

這些對象可以是簡單的形狀,例如上面的矩形和圓形,也可能更為復雜。當形狀較為復雜時,更為常見的是先用多段線pline命令實際描繪邊界,再選擇這個邊界測量面積,這樣的好處是更為直觀并且更不容易出錯。

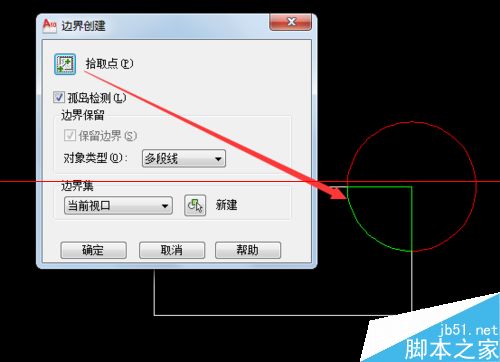

但無論如何,以上兩種方式都需要逐點繪制邊界。當需要測量面積的區域內沒有其他圖元干擾時,可以簡單地使用CAD中的Bpoly命令或者Hatch命令來輔助測量面積。Bpoly命令可以簡單地通過在封閉區域內取點而構造出邊界對象(多段線性質),而這個邊界對象可以被Area命令用來測量面積。

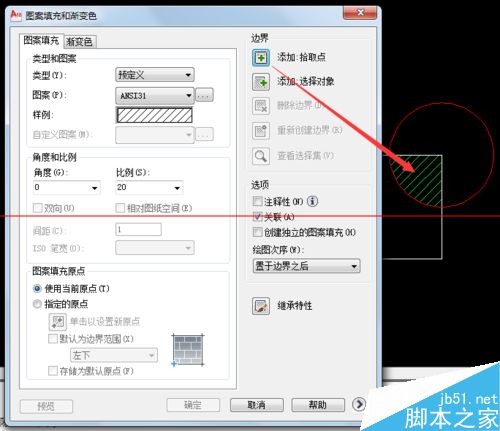

7、Hatch命令同樣可以簡單地在封閉區域內取點,只不過構造出來的是填充對象,而這個對象也包含了面積信息,可以被Area命令使用。

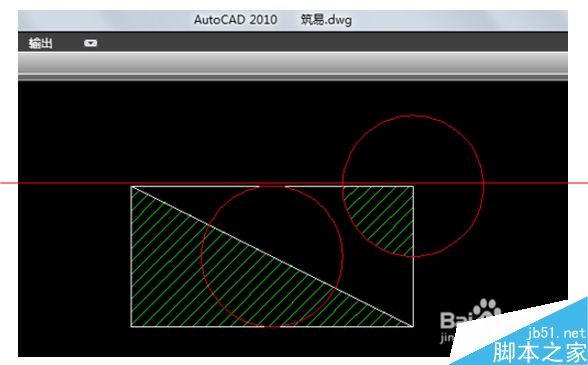

結合以上幾種方式,無論多么復雜的形狀,在CAD中只要畫得出,便可以測得出。
