CAD點劃線顯示不清楚怎么辦？CAD軸線的點劃線不清晰，需要放大才能看清楚，或者太大需要縮小，都是因為全局比例不合適引起的，下面我們來解決一下這類問題。

1、CAD點劃線不清晰，需要放大才能看清楚，或者太大需要縮小，都是因為全局比例不合適引起的，下面我們來解決一下這類問題。

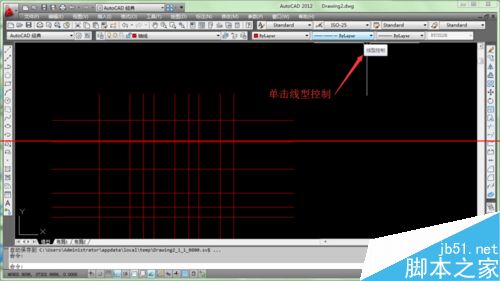

2、首先，鼠標單擊“線型控制”選塊。

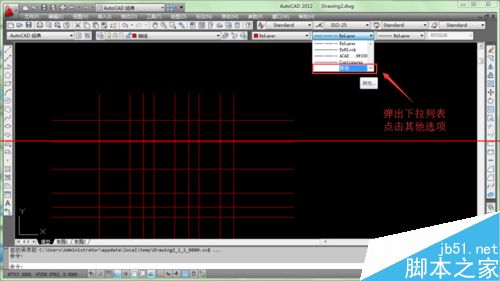

3、彈出下拉列表，鼠標選擇“其他”選項。

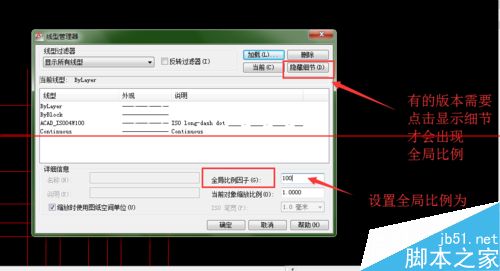

4、彈出“線型管理器”對話框，調整“全局比例因子”為 100（這個根據圖紙比例來調整，海渙使用的比例為1:100.）。

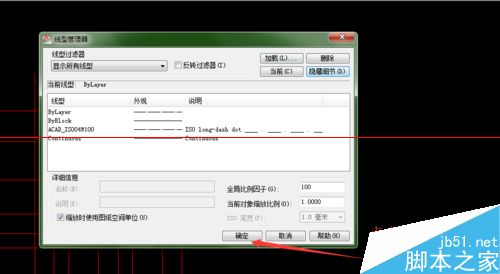

5、設置完成后點擊“確定”完成設置。

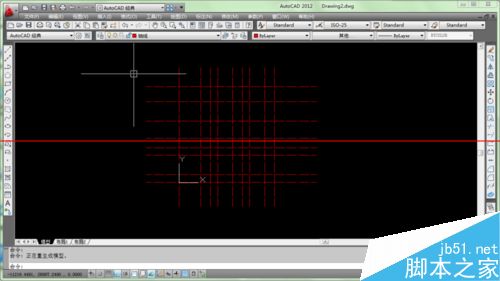

6、這樣，我們的點劃線就調整好了。
