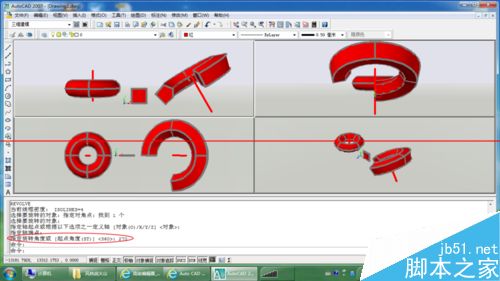

CAD中3D建模旋轉rev命令怎么使用？CAD 3D建立3D模型其實很簡單，今天我來談談我通過旋轉建立各種回轉體的建模經驗。主要原理就是能過面圍繞軸線旋轉任意角度（0~360）后，形成回轉體。如下圖所示。

1、下載安裝CAD2007安裝

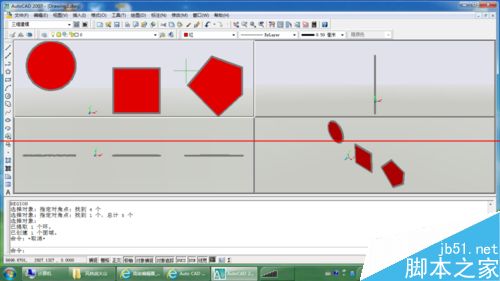

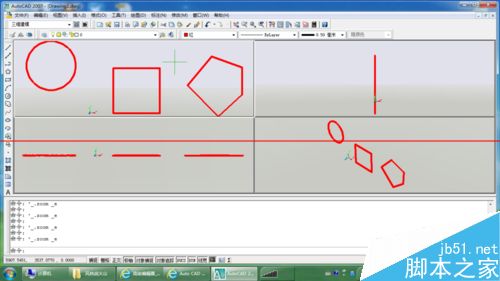

2、我們先畫任意個封閉區面吧。

3、要形成實體，必須轉化成面域后才可以。

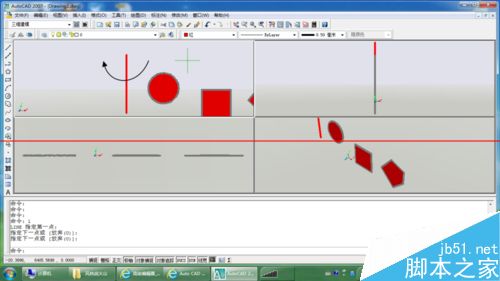

4、原理就是面繞軸線旋轉一周后獲得相應的實體。

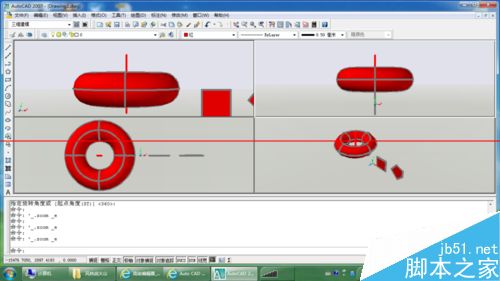

5、注意看命令行。rev 選擇實體 完成后 選擇軸線，如圖，就形成了回轉實體。

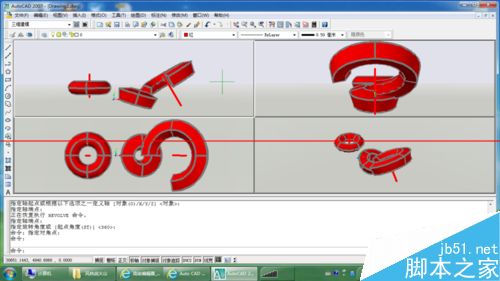

6、當然，我們的軸線可以是水平垂直的，也可以是任意角度的。這里我只旋轉了270度，形成了如下半開口的回轉體。

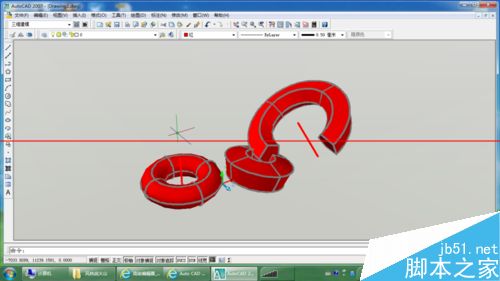

7、好了，矩形我就任意角度旋轉了。

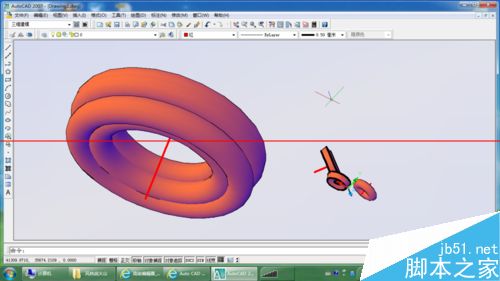

8、看效果如下圖所示。

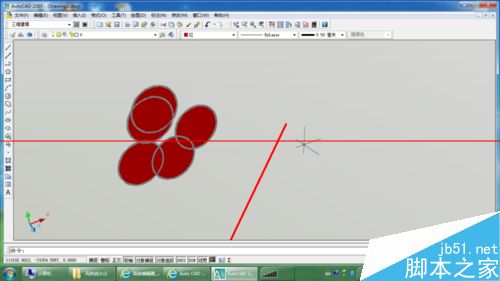

9、除此之外，我們還可以進行多面域的同軸回轉。

10、使用REV命令時，選擇更多個面域和同一條軸線，可以創造出同軸的實體。

注意事項：一定要把封閉線段創建成面域。選擇時個，選完多個對象或一個對象時，需要按空格鍵確認。
