使用AUTOCAD畫圖時，要根據需要選擇工具或者指令。想比之下工具比較直觀，不需要記憶復雜的命令代碼。但是，使用指令畫圖可以做到定位準確，尺寸精確。實際作圖中可以兩者交替進行，取長補短。

1、初始設置工作空間。

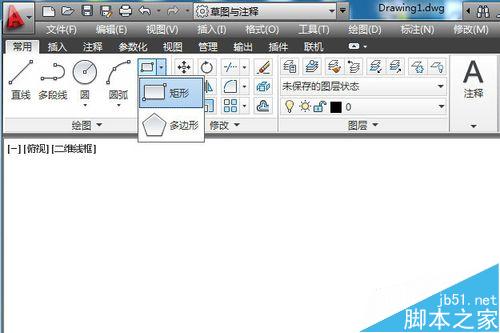

今天我教大家畫一個足球。打開CAD，設置空間工作空間為草圖與注釋。背景為白色，不顯示柵格。按功能鍵F7可以在顯示和隱藏柵格之間切換。單擊常用工具欄里的多邊形工具，準備畫正六邊形。

2、如何畫足球的一塊正六邊形？

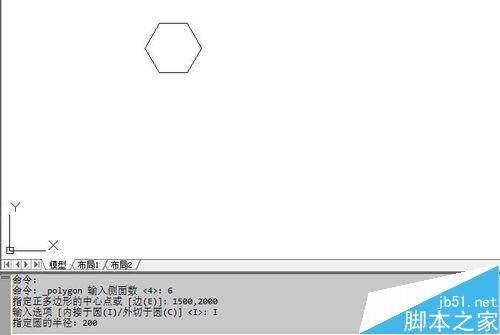

在命令編輯區內輸入側面數：6，回車；輸入正多邊形中心坐標：1500，2000，回車。輸入內接代碼：I，回車確認。輸入半徑200，回車。這樣正六邊形就畫好了。這里要精確定位，所以有關參數使用命令輸入方式。

3、使用鏡像工具做對稱圖形。

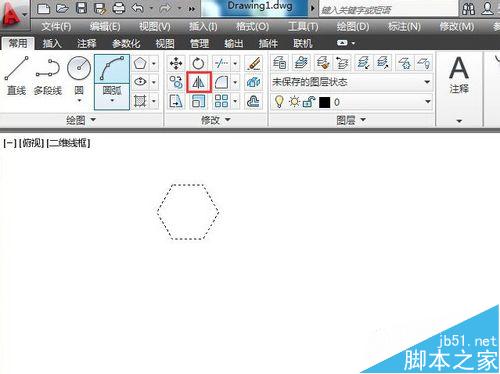

選中剛畫好的六邊形，單擊鏡像工具，這時六邊形變成虛線，右擊最底下的邊的左端點，拖動鼠標把新的六邊形和原來的拼接起來，對準時右擊，選擇確認。

4、使用環形陣列擴展圖形。

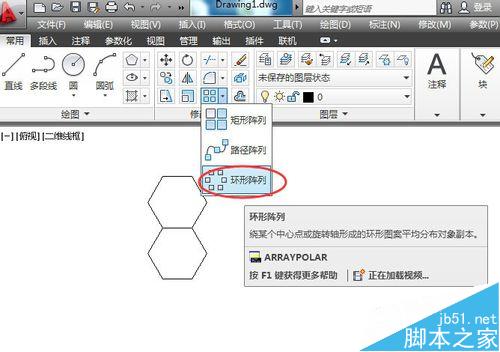

兩個正六邊形拼接起來了。接下來，要利用環形陣列工具，進行復制和拼接。單擊環形陣列工具，選中上下兩個六邊形，右擊確認，在命令編輯欄輸入中心坐標：1500,2000，回車。輸入項目數：6，確認。

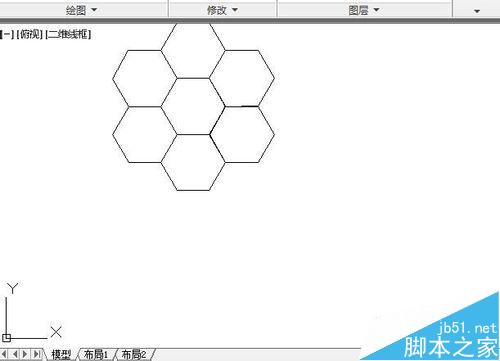

5、拖動鼠標旋轉，調整圖形方位，直到拼接成下圖形式，右擊---確認。這里要注意一點，就是旋轉時不要操之過急，緩慢移動，慢慢的使它和原圖形對齊，直到相互吻合，再右擊確認。

6、畫出足球輪廓線。

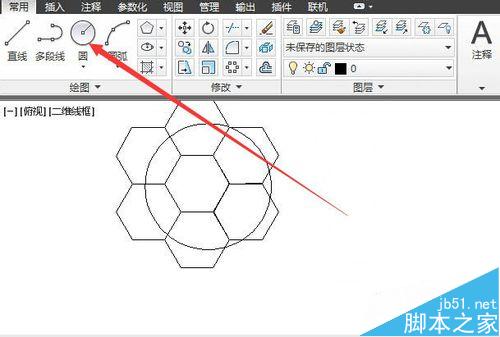

單擊常用工具欄上的橢圓工具。在擴充的圖形中畫一個圓，圓心稍微偏離中心一點，半徑選擇略小一點，使園外還有六邊形的剩余部分。

7、分解圖形。

為了修剪多余部分，選中所有的多邊形，單擊分解工具把圖形打散。這一步很重要，沒有分解，就沒有辦法修剪。分解后，指定圓為界限，單擊圓外就修剪外邊的，保留園內部分。

8、修剪圖形。

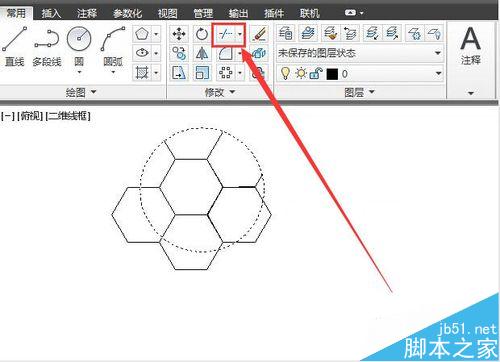

單擊修剪工具，選中圓，然后單擊圓外的多余部分就可以逐一修剪，只剩下圓內部分的圖案。到這里，足球的外形畫好了。剩下就是給足球著色。

9、如何上色？

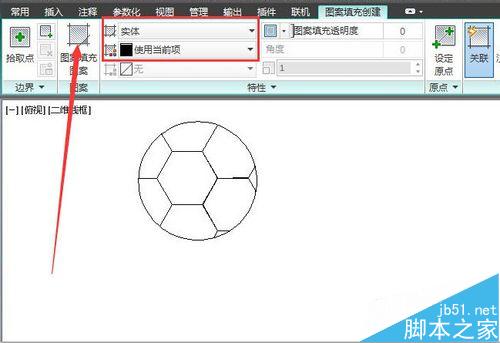

足球只需要黑白兩色，白色不用上了，只要設置黑色。單擊常用工具欄圖案填充工具，選擇實體，黑色，使用當前項。

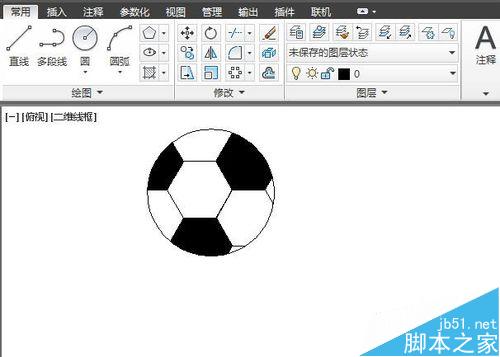

10、用鼠標分別單擊需要上黑色的區域。這樣一個完整的足球就畫好了。

11、如何保存圖形呢？

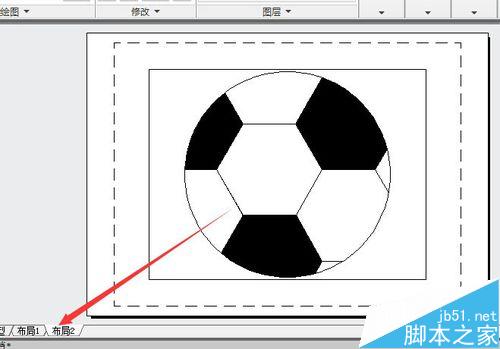

單擊布局2，這樣圖形就能突出顯示。單擊文件---輸出，選擇位圖格式，指定文件名和保存路徑，單擊保存即可。

注意事項：需要精確確定位置和大小的圖形要輸入指令進行。
