CAD畫圖如何使用差集命令?CAD計算立方體面域和實體的差集的方法

2020-07-20 13:26:13
字體:
供稿:網友

CAD畫圖如何使用差集命令呢?差集,簡言之就是一個面域減去另一個面域或者一個實體減去另一個實體的運算。機械圖含有大量這種類型的圖形。今天我教你如何使用差集這一工具,完成 一個機械圖的制作。

1、幾何體的差集運算。我要畫的零件是一個長方體,挖去一個圓柱體而成的。因此可以使用差集命令來運算。首先要設置工作空間為三維建模模式,單擊菜單欄的視圖命令,選擇東北等軸測,按功能鍵F7隱藏柵格。

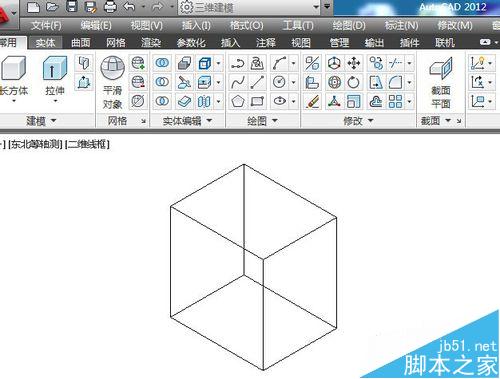

2、單擊常用工具欄上的長方體工具,在畫圖區畫出一個長方體,這里沒給出尺寸和位置參數,所以就不需要精密設置了。畫一個大致圖形即可,重點是掌握差集運算方法。

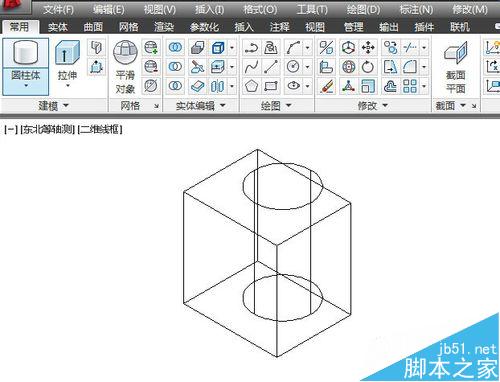

3、單擊柱體工具下拉三角,找到圓柱體工具。在長方體內部畫一個圓柱體。

注意:圓柱體有一部分在長方體外部。

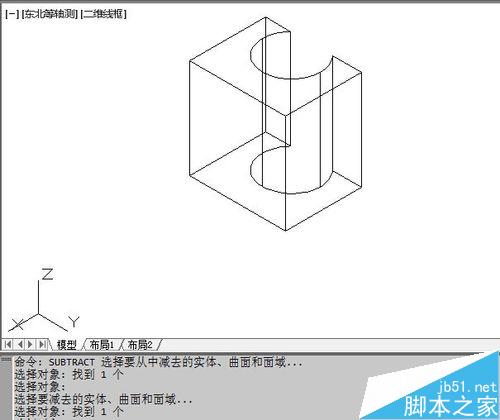

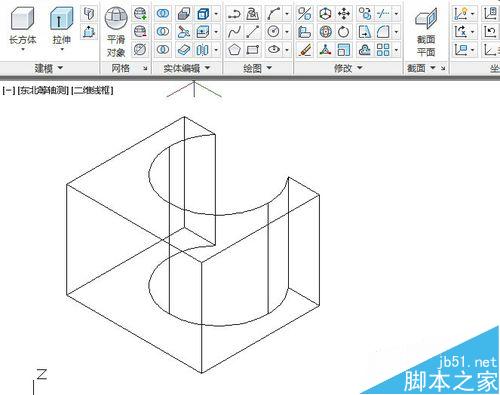

4、如何做差集運算?底部的命令編輯窗口輸入差集運算命令SUBTRACT,回車確認。然后單擊要被減去的實體,即長方體,回車。再單擊需要減去的實體,即圓柱,回車確認。這樣就得到差集實體了。

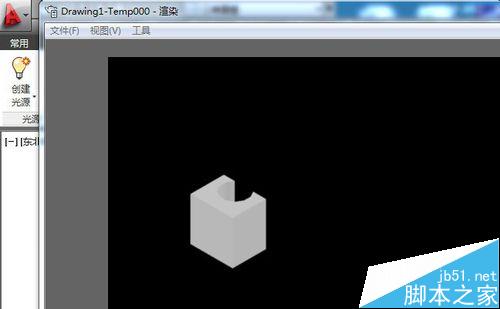

5、要看到實際效果就要對圖形進行渲染。單擊渲染工具,等待片刻,一個精致的3D圖形就出現在你眼前,怎么樣,很漂亮吧?立體圖形差集運算是這樣進行的,那么平面圖形呢?

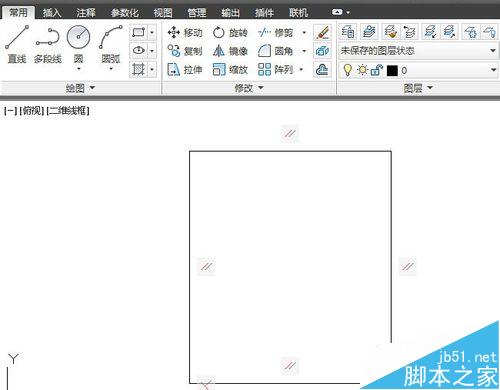

6、面域的差集運算。既然是討論平面問題,就要把工作空間重新設置一下。設置空間為草圖與注釋模式。單擊菜單欄上的視圖---三維視圖,選擇平面視圖。我要從平面差集運算開始,畫出同樣的一個零件來。單擊矩形工具,畫出一個矩形。

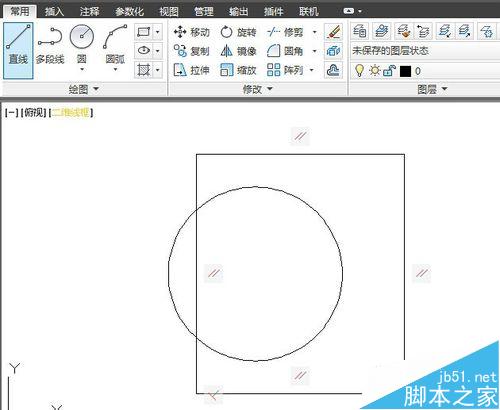

7、單擊圓工具再畫一個圓,注意圓有一部分在矩形外部。因為沒給具體尺寸,就不要輸入精確的數據指令了。平面圖形的差集計算,必須先把圖形先建成面域。只有面域才能進行這樣的運算。

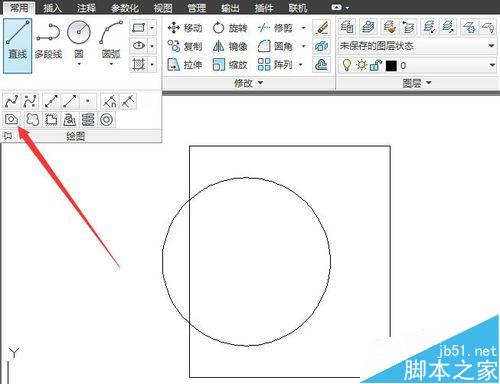

8、如何創建面域?單擊常用工具欄上的繪圖工具,里面有個面域工具。單擊面域工具,選中需要變成面域的圖形,回車確認即可。分別把矩形和圓都設置為面域。

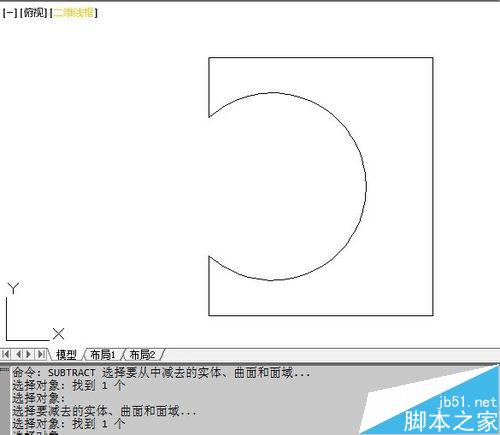

9、如何做面域差集運算?單擊差集按鈕或在底部的命令框輸入SUBTRACT,回車,選中矩形,回車,再選中圓,回車,就得到差集。這個操作方法和幾何體的差集運算一樣。

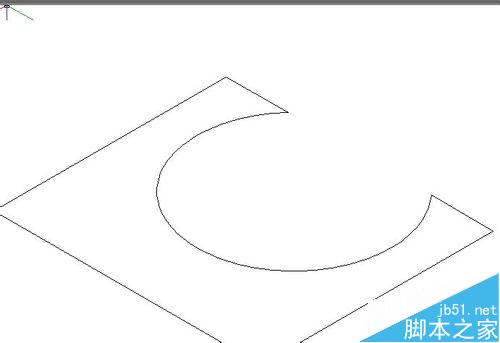

10、如何把面域拉伸為體?為了生成幾何體,要把工作空間轉換成三維建模模式,視圖改為東北等軸測。

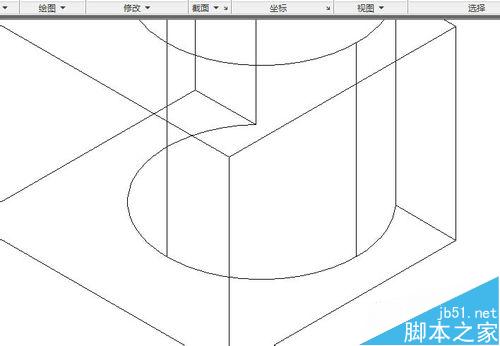

11、選中圖形,單擊拉伸。幾何體就成型了。但是如同你看到的那樣,圖形太大了。圖形如何縮放呢?

12、選中幾何體,右擊有個縮放選項,然后,把它拉小就行了。

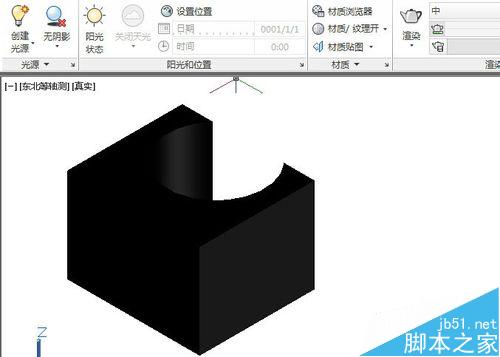

13、如何看實際效果呢?單擊菜單欄上的視圖---視圖樣式---真實,可以預覽立體圖效果,由于默認的顏色是黑的,所以不太好看。如何把它的顏色改成明亮一點的淺灰色呢?

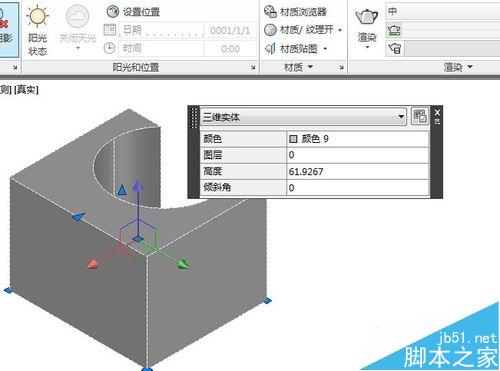

14、單擊圖形,彈出小窗口,有個顏色按鈕,單擊它設置為淺灰色就行了。如果要著色,就像渲染圖形,和開始第一個畫法一樣。最后保存圖形,和其他文件保存方法一樣,不再出了。

注意事項:注意重點要掌握差集運算方法,了解幾何體的不同畫法。
