cad中虛線顯示為實線該怎么辦? 在使用cad畫虛線的過程中，有時候會發現畫的是虛線，但是看起來是實線，這種情況應該怎么辦呢？現在就介紹一下解決方法

1、首先，確認畫虛線的線型沒有選擇錯誤，有個很簡單的方法，滾動鼠標滾輪，放大圖像，看是否是因為圖像過小的原因，如果無論怎么放大始終都是實線，那就是選錯線型了，如果是虛線，就是虛線比例問題了，接著往下看吧

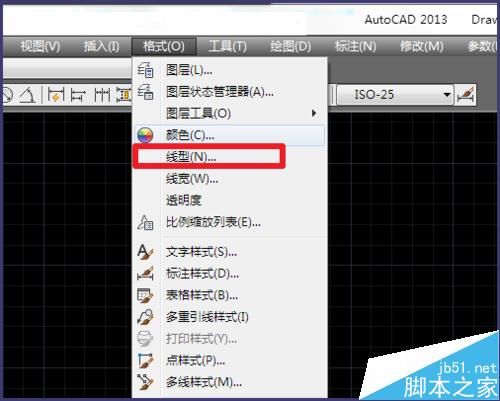

2、選擇【格式】-【線型】

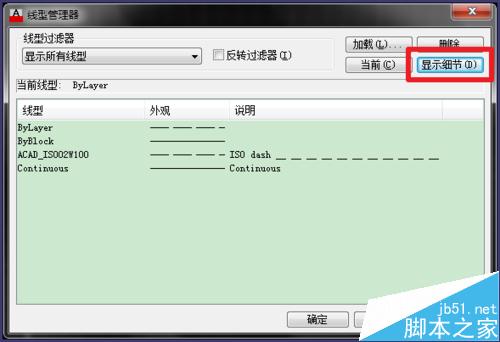

3、打開【線型管理器】窗口，點擊右側的【顯示細節】

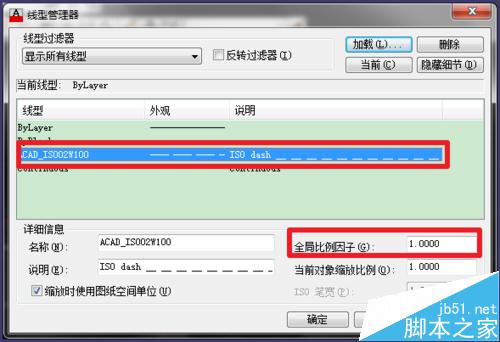

4、選擇虛線，然后修改【全局比例因子】，數值越大，虛線的間距也會越大

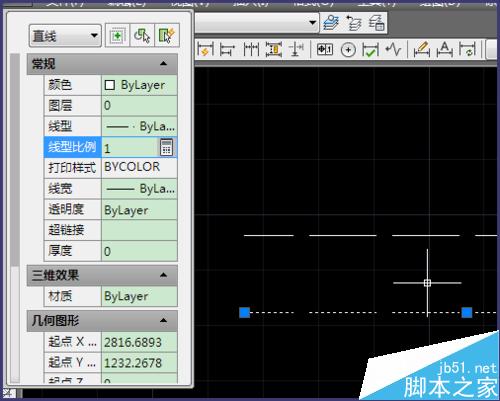

5、如果你只想修改某些虛線的比例，可以選中那條虛線，按快捷鍵【ctrl+1】打開屬性窗口，可以看到【線型比例】

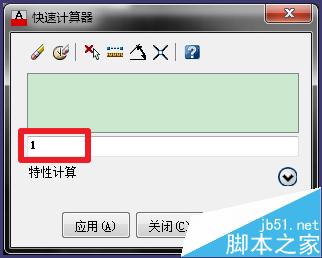

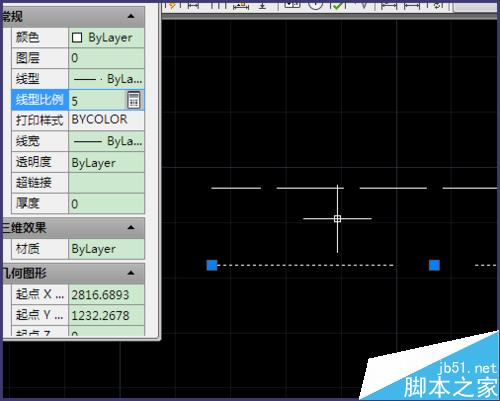

6、修改【線型比例】同樣可以達到加大虛線間距的效果

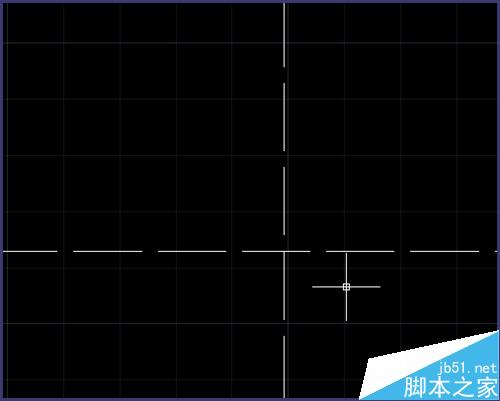

7、修改后的效果
