我們在進行裝修深化或水電施工圖的過程中，經常會用到一些特殊的線型來表示不同的線路，CAD中自帶的線型遠無法滿足我們的需求，其實在CAD中可以自己動手繪制中間插入文字或是其它各類的線型，做好后打包，用的時候直接加載就行了，方便又省時省力，提高工作效率。

此處介紹兩種CAD中自定義線型的方法 ：

方法一：

1、在CAD的安裝目錄下support文件夾內找到acad.lin；

2、復制到其他文件夾，并改名為acadwater.lin,用記事本打開;

3、修改增添其中相關的語句，修改后保存。

舉例說明：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27]，-6.35

以上是acad.lin文件中本身應有的，將它復制并修改為

*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----A,30.0,-3.0,[“J”,STANDARD,S=2.54,R=0.0,X=-0.85,Y=-1.27]，-3.0

以上兩段字母代表的含義如下：JI_LINE,是線型的名稱30.0是實線的長度，-3.0是實線端與插入字母間空白（字母左邊空格）的長度，“J”是你要插入的字母，STANDARD是字母的字體，2.54是字母的高度，0.0是字母的旋轉角度，（X=-2.54,Y=-1.27）是文字插入點的偏移量。-3.0是插入字母與實線短間空白（字母右邊空格）的長度。4、將修改后的acadwater.lin文件放入support文件夾。5、啟動CAD，在acadwater.lin內加載相應線型。

了解了各字母表示的含義就可以自定義自己想要的線型了。

方法二：

第二種方法更為簡單，前提是CAD中安裝了ET(Express)工具。ET工具中內置生成線型的命令：mkltype，此命令專用于創建自定義線型，先在CAD中畫一段想要創建的線型，如下圖：

輸入mkltype命令回車后按提示依次：

a、定義線型文件名：LED.lin;

b、輸入線型名稱：LED;

c、輸入線型描述：表示燈帶;

d、點選起點和終點;

e、選擇對象。

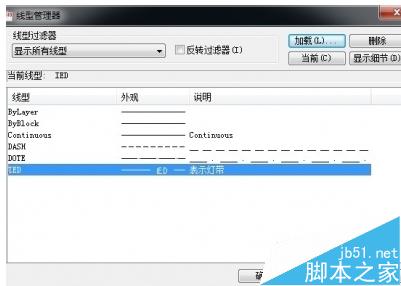

此時打開線型面板即可見到剛創建的線型，如圖

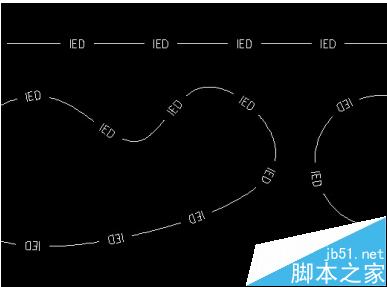

隨意畫幾段線，看看效果
