在CAD繪圖過程中，默認將大于270°的直線的標注文字標注在右側，而在出圖過程中需要將將大于270°的直線的標注文字標注在左側。

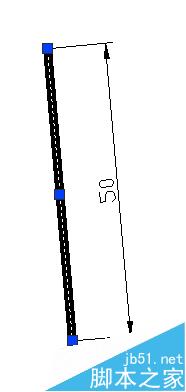

默認效果

我以角度為275°，長度為50的直線為例，向大家做一個示范！

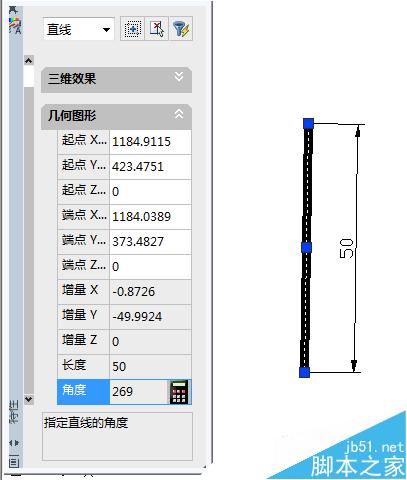

想要得到的效果

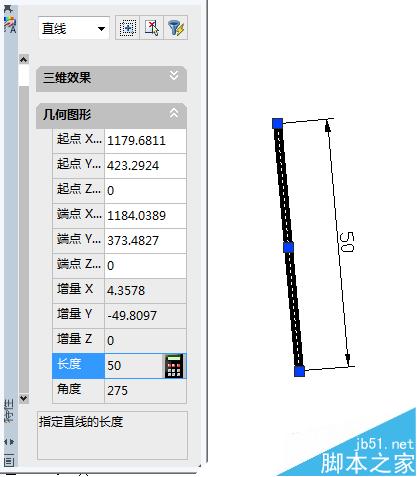

1、將275°直線正常標注

2、旋轉（269-275）°

3、按照下列步驟進行

1）Ucs

2）回車

3）Z

4）回車

5）269-275

6）回車

7）Plan

8）回車

9）回車

注意事項：這個步驟最好在圖紙已經(jīng)在CAD中繪制完成，準備打印前操作。
