使用cad繪圖，標注尺寸是必須要掌握的，特別的簡單，下面小編詳細的為大家介紹使用方法。

一、選擇相應的標注

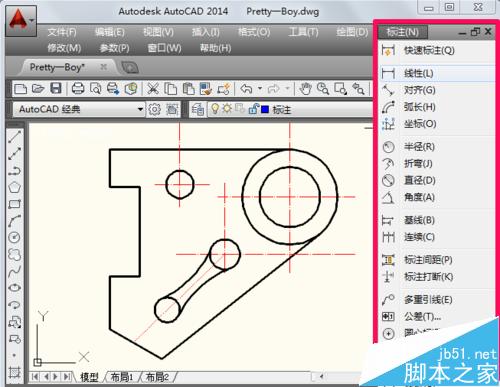

1、用cad打開圖形文件，選擇菜單欄中的標注，對于直線可以選擇快速標注、線性和對齊。

二、cad快速標注

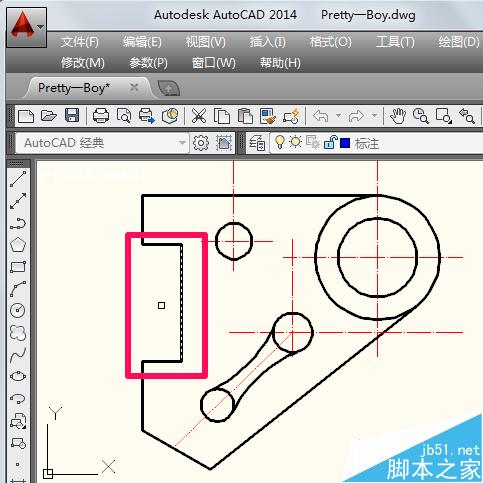

1、選擇快速標注，鼠標會變成方塊，點選要標注的線后回車。

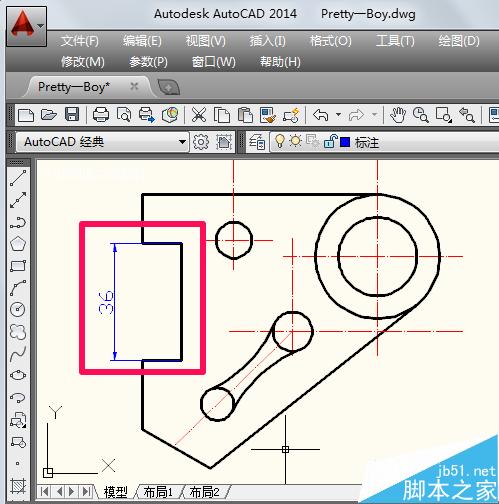

2、拖動鼠標，然后在相應位置單擊就標注好了。

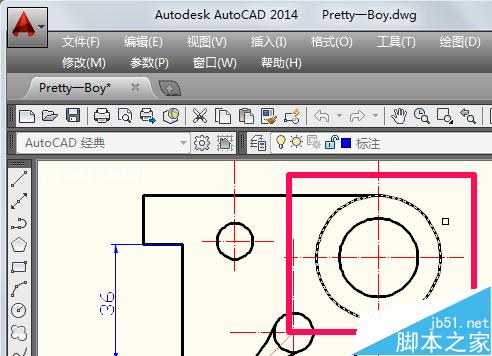

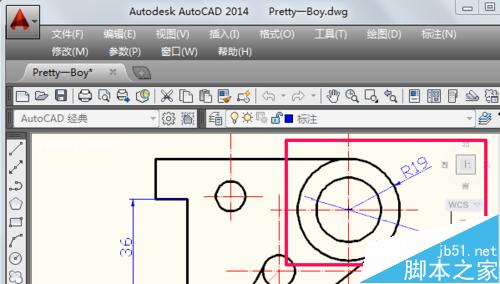

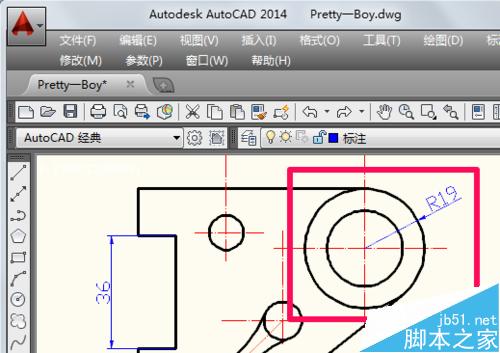

3、這里要說的是快速標注還可以標注圓的半徑。

三、cad對齊標注

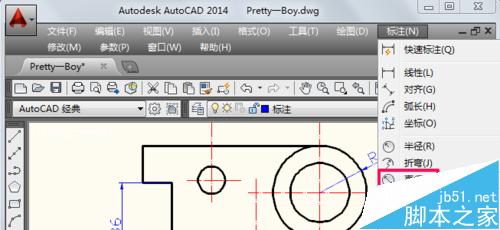

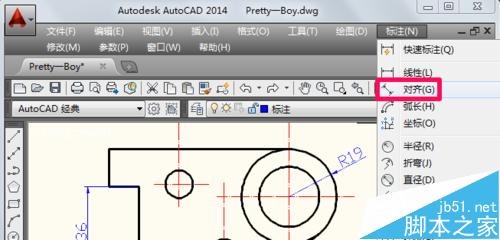

1、cad線性標注和對其標注用法基本相同，對齊標注可以標注斜線的長度。選擇標注-對齊。

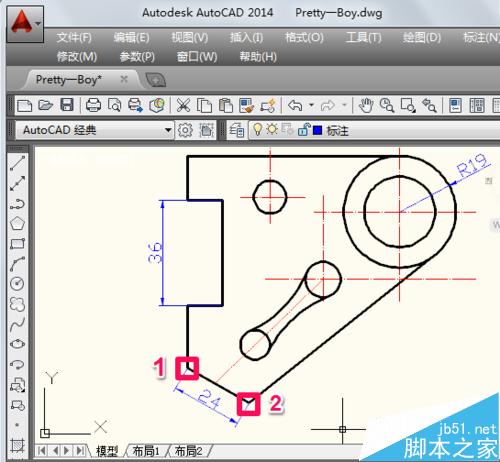

2、點擊斜線的第一點，然后再點擊斜線的第二點，拖動鼠標選擇尺寸的位置，然后單擊鼠標就可以了。

四、cad直徑標注

1、選擇標注-直徑。

2、鼠標會變成方塊，點擊一個圓，然后就會出現(xiàn)直徑標注，拖動鼠標選擇位置單擊鼠標定位就可以了。

3、其它的標注也很簡單，這里就不一一介紹了。
