在日常工作中，我們經常發現CAD竣工圖的坐標并沒有和標注的坐標保持一致，且往往相差很大，這時我們就需要對此類CAD竣工圖進行空間校正。

一、備份

做好備份，并刪除非必需數據

首先，要做好CAD竣工圖的備份，以免數據丟失。

然后，需要將并非上圖必須的數據（比如說明書、目錄、封面、記錄表格、比例尺等數據）在圖層中刪去，只保留與CAD數據相關的圖層數據。

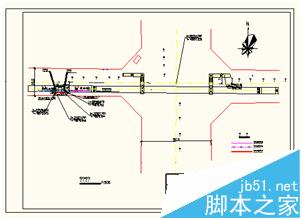

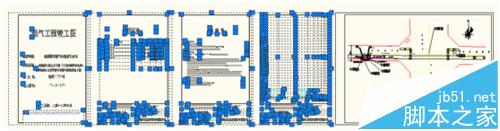

第一個圖即為坐標竣工圖，它的內容除了CAD數據之外還有其他的數據，這時，我們可以按‘CTRL’+‘A’全選圖層數據，再按著‘SHIFT’將CAD圖層取消被選擇，其效果第二個圖所示——

選中之后，按‘DELETE’將其刪除，只留下與上圖有關的數據，如第三個圖。

二、進一步整理CAD數據

有時，一副竣工圖中會將CAD數據分成好幾塊（如第一個圖），這時就需要先確定指北針方向，看各個圖塊的正北方向是否在屏幕中豎直向上（90°），若并非如此，就需要將其進行“旋轉”(‘ROTATE’命令)，將其正北方向調到屏幕豎直向上的方向。然后利用“平移”工具（‘MOVE’命令），以圖塊間公共點為基點，將分開的CAD數據進行重新合并。

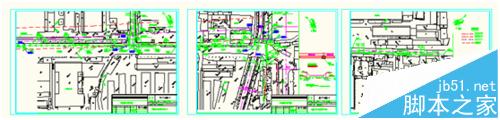

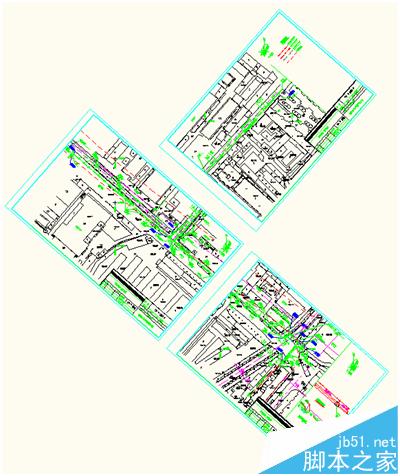

第一個圖中，左邊兩個圖塊的指北針方向一致，約為135°，而第三個圖塊的指北針方向約為45°，這時就要分別對這兩個方向的圖塊進行“旋轉”操作。旋轉時要注意將指北針旋轉到90°方向（其中，注意對“參照R”的使用）。之后要根據圖中的特征點或特征線，將圖塊的連接順序搞清楚。第二個圖即為第一個圖旋轉并判斷順序之后的數據。

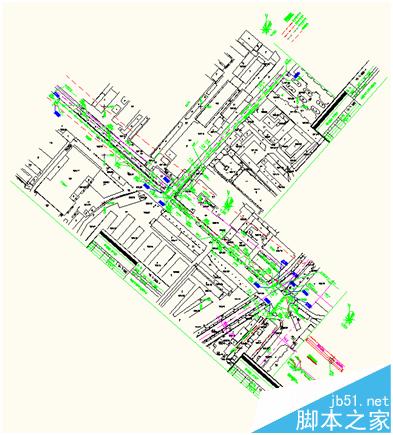

之后需要找到相鄰圖塊的公共點，再將圖框等非必要數據刪去，利用“平移”工具將其合并（注，選擇要移動的圖塊，將公共點作為基點，再將其移動到另一圖塊的對應點位上），第三個圖即為第一個圖獨立圖塊合并后得到的結果。

這些工作做完之后，就需要對CAD數據進行進一步的簡化了，刪除非上圖必須的地圖要素（如指北針、記錄表格、比例尺等，但注意一定不要刪除圖例），再對圖中的未顯示出的字體（即‘？’）進行處理（全選，然后查看‘特性’，將‘文字’的‘樣式’換成其他的字體，比如“仿宋”、“宋體”等）。

三、找到一個帶坐標標記的控制點，對CAD進行平移校正

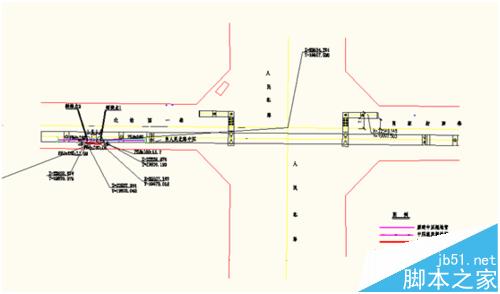

上面工作做完后，就開始對一個控制點進行坐標校正。找到圖中有X、Y坐標標記的控制點（如第一個圖所示），然后將其移動到正確的位置上。

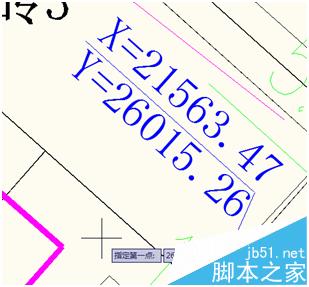

由于如果位置偏差很遠是，CAD畫點很難查找得到，所以用畫線（‘LINE’命令）的方式來定位正確的坐標點。要注意的是，圖上所標X、Y需要顛倒過來寫，也就是先寫Y坐標值，再寫X坐標值，如第二個圖所示。

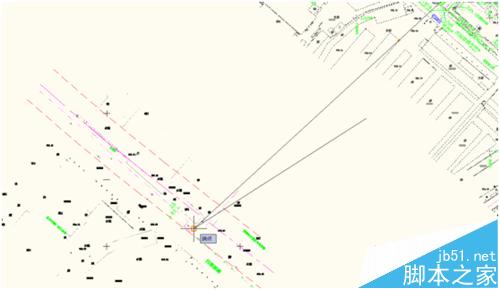

畫好線后，記著那個是第一點，將CAD數據按對應點位平移到該點，如第三個圖所示。

四、以校正點為基點，另選控制點對CAD數據進行比例校正

此時，要看其他的帶有X、Y坐標標注的控制點坐標是否與圖中坐標一致，若差值在容差范圍內，則不必移動坐標；否則，將找到另外的一個帶有X、Y坐標的控制點（最好和前一控制點距離比較遠），基于其正確坐標，利用縮放（‘SCALE’命令）工具將CAD數據的坐標進一步校正（其中，注意對“參照R”的使用）。

經檢查，步驟三中第三個圖的數據的坐標已經在容差范圍內了，而對步驟一中第三個圖卻沒有符合要求，就需要對其進行比例校正（注意，若CAD數據比例錯誤太大，會導致圖層縮放不了，這時需要用“重生成模型”工具——‘REGEN’命令——處理），下圖就是對步驟一種第三個圖進行比例校正的結果。
