AutoCAD數據怎么轉換成MapGIS數據?

2020-07-20 13:25:03
字體:
來源:轉載
供稿:網友

本篇經驗將向大家介紹如何將AutoCAD數據轉換成MapGIS數據。

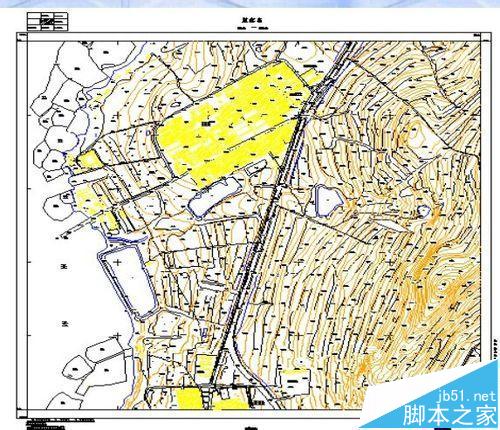

1、啟動AutoCAD,打開演示數據,如下圖所示:

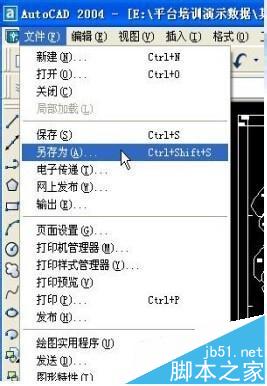

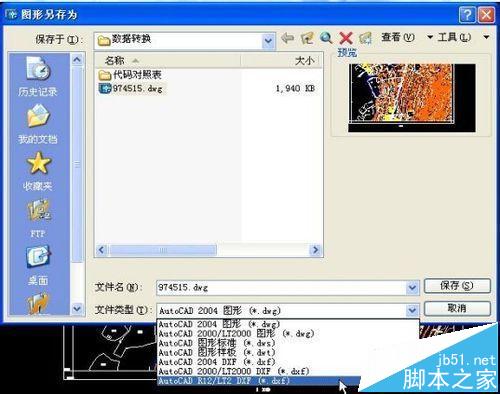

2、單擊“文件”菜單下“另存為”命令,將dwg格式數據另存為dxf格式,選擇“R12”版本,如下圖所示:

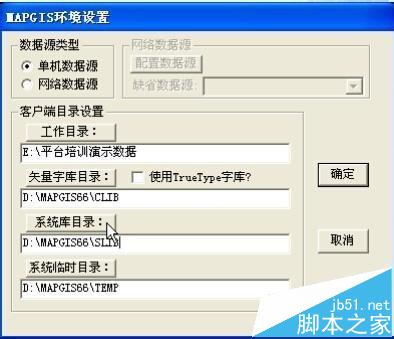

3、啟動MapGIS,在主界面上單擊“系統設置”按鈕,系統彈出“MapGIS環境設置”對話框,如下圖所示:

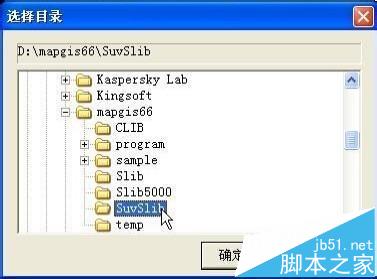

4、單擊“系統庫目錄”按鈕,將系統庫目錄設為../suvslib,然后單擊“確定”按鈕,如下圖所示:

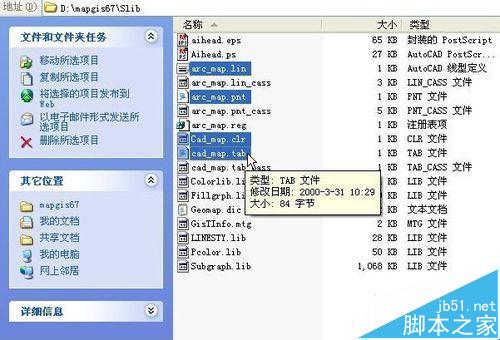

5、在MapGIS安裝目錄(如D:/mapgis67)下的slib文件下找到四個對照表文件,將其拷貝紙suvlib文件夾下,如下圖所示:

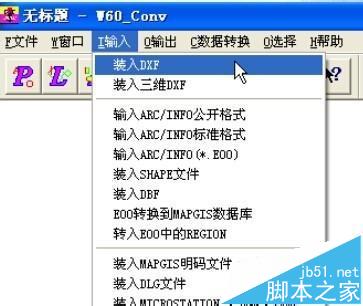

6、打開“文件轉換”模塊,單擊“輸入”菜單下的“裝入dxf”命令,如下圖所示:

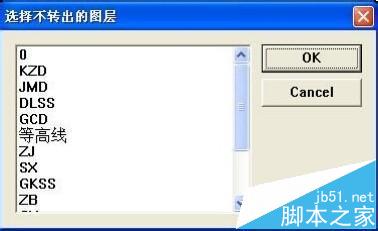

7、裝入待轉換的dxf文件,系統提示“選擇不轉出層”,確定后則系統按照設定的對照關系開始轉化,如下圖所示:

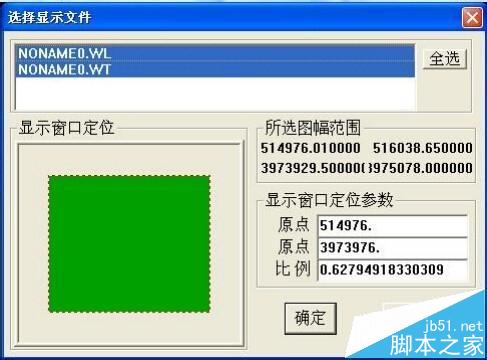

8、單擊右鍵,選擇“復位”命令,系統彈出“選擇顯示文件”對話框,單擊“全選”按鈕,然后單擊“確定”按鈕,如下圖所示:

9、單擊“文件”下保存點、線、面命令保存結果文件,如下圖所示:

完成。

以上就是AutoCAD數據轉換成MapGIS數據的全部過程,雖然不常用,但是確實能夠實現。
