小編從事CAD制圖已經2年多了，對CAD出圖雖不敢說是精通，但也達到了熟練的水平，下面我就為大家講解一下CAD中如何在矩形正中心繪制圓的問題

第一種方法：使用矩形對角線繪制

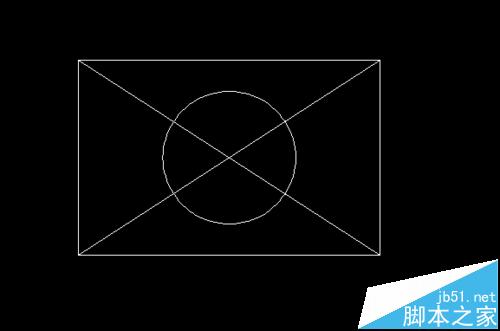

1、輸入矩形捷鍵rec按自己需要繪制好矩形，然后打開勾上對象捕捉的端點選擇框并確定，輸入直線快捷鍵L選擇矩形的端點繪制兩條矩形的對角線，如圖

2、接著打開勾上對象捕捉的交點選擇框并確定，輸入圓快捷鍵C后將十字光標移動到兩條對角線的交點附近，系統提示交點后單擊鼠標確定然后按自己需要大小繪制好圓，最后使用刪除快捷鍵E將兩條對角線刪除即可

第二種方法：使用點過濾器繪制

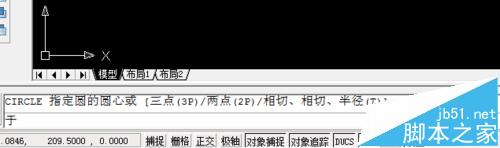

1、繪制好矩形后，輸入圓的快捷鍵命令C后再啟用點過濾器，啟動點過濾器的方法是在命令行輸入“.x”，注意輸入的是雙引號里面的內容，雙引號不要輸入，如圖

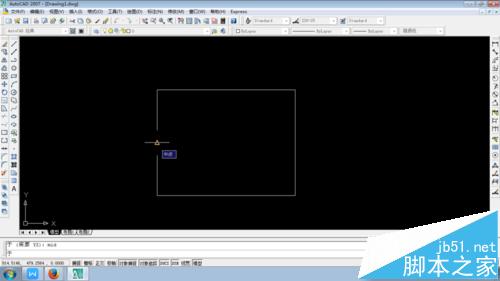

2、如上圖，在命令行出現了一個“于”的字符后，在命令行輸入中點捕捉命令快捷鍵mid，將十字光標移動到矩形其中一條邊的中點附近，當系統提示中點后單擊，如圖

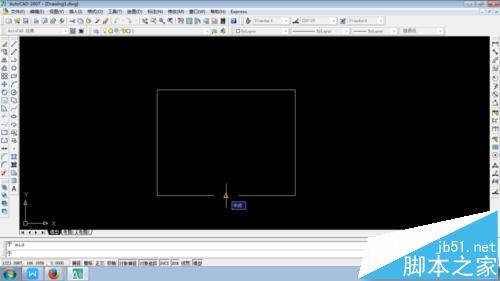

3、接著再次輸入mid在矩形的另一條邊（與前面選擇的邊相交的任意一條邊）上選擇好中點，如圖

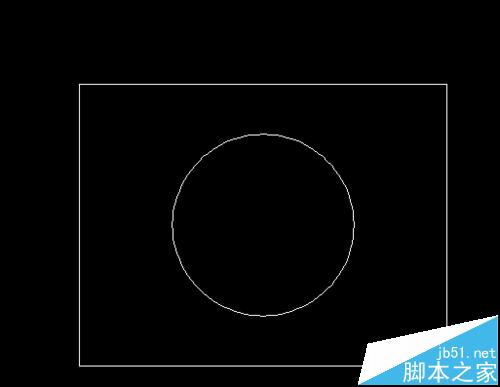

4、此時已經選好了矩形的中心點，系統自動在矩形中間跳出來一個圓，接著輸入圓半徑確認繪制出想要的圓就可以了
