cad剖面符號和索引符號該怎么畫?

2020-07-20 13:23:55
字體:
供稿:網友

工作需要畫圖需要使用到剖面符號,有時候找不到剖面符號、索引符號在哪里?怎么畫?這兩個符號會經常使用的,小編最近遇到這個問題了,經過解決給你分享一下小編的經驗

一、剖切符號

1、比如說小編在天正里面隨意的畫了一個停車位的平面圖(不要在乎尺寸是否對,小編是隨意畫的),想要畫停車位的剖面圖,需要有一個剖面符號來表示,如圖所示

2、首先打開符號標注,如圖所示

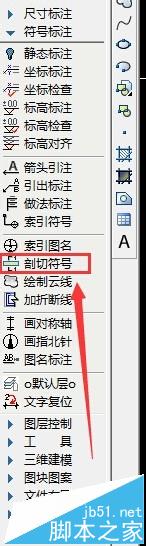

3、之后選擇剖切符號,如圖所示

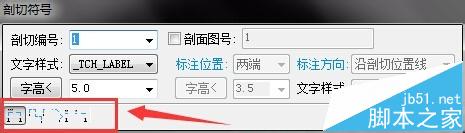

4、然后會彈出來一個小的對話框,里面有各種選擇,有正交剖切,正交轉折剖切,非正交轉折剖切,斷面剖切,選擇適合你的,如圖所示

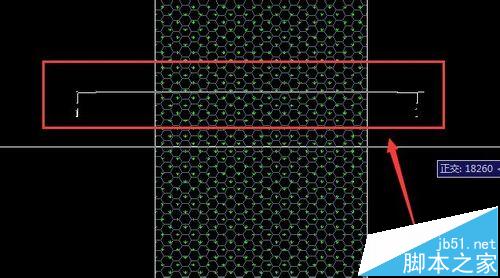

5、比如說小編選擇第一個,然后直接在你要剖切的部分拉線,空格,如圖所示

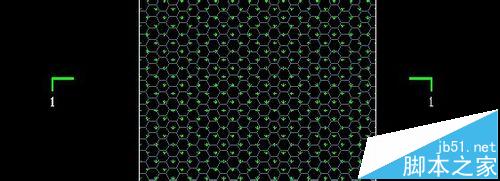

6、之后你會發現,剖面標記符號畫好了,圖中的剖切數字可以根據你圖紙的位置等改動的,如圖所示

二、剖切索引

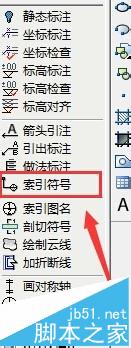

1、點開符號標注——索引符號,如圖所示

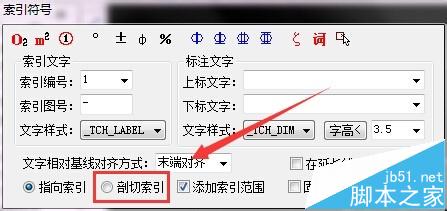

2、在彈出來的對話框里面選擇剖切索引,如圖所示

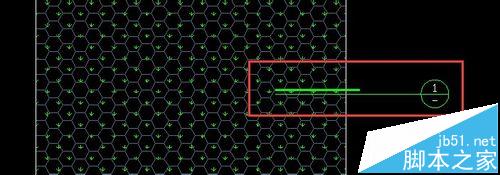

3、選擇你想要剖切的部分即可,如圖所示

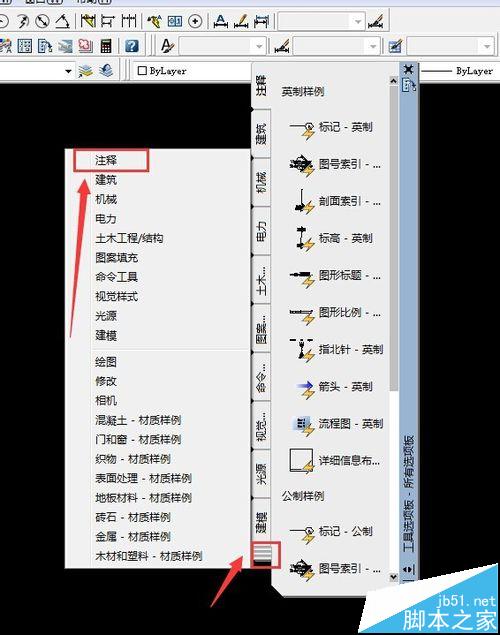

4、有時候畫圖需要的符號在左側欄沒有發現,使用快捷鍵ctrl+3,在彈出來的工具欄里面看看有沒有你需要的
