CAD怎么快速選擇圖形? CAD按顏色選擇圖形的教程

2020-07-20 13:23:14
字體:
來源:轉載
供稿:網友

相信大家在用CAD的時候,如果圖層沒分好,或者線型,顏色沒搞好,畫好的圖后面要改的話非常不方便,現在教大家在圖層沒分好的情況下如何按顏色/線型等屬性選擇圖形元素。

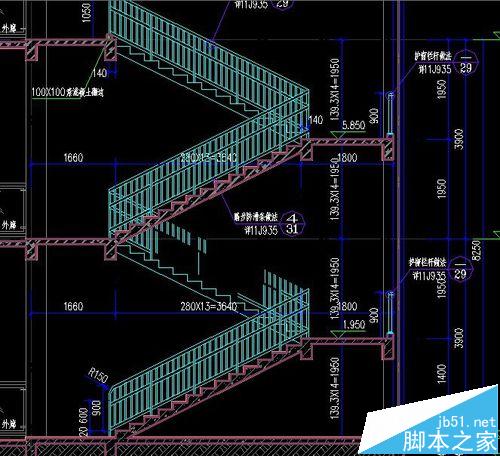

1、先將你需要處理的圖紙打開,保證圖層全顯,且不要凍結或鎖定。如圖,圖中的樓梯欄桿顏色是一樣的,但是圖層不是一樣的,按圖層選取或者隱藏的話只能選中其中一部分

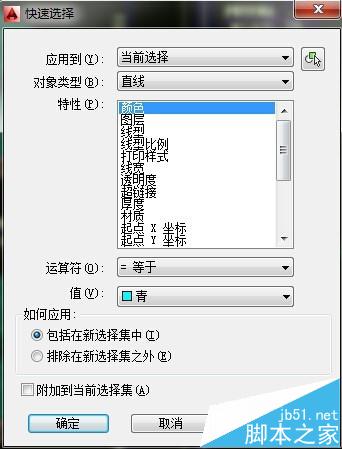

2、然后輸入:QSELECT命令,彈出快速選擇命令窗口,先選擇“如何應用”選第一個,才能激活第一行最后那個小圖標(范圍搜索),如果選第二個的話就只能全圖選擇,且排除在外,其余設置如圖

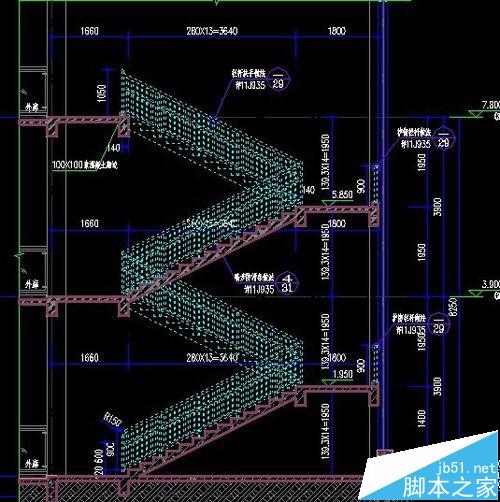

3、然后點第一行最后一個小圖標,框選你要修改圖形元素的范圍,那么確定后得到的就是這個區域內,你按顏色選擇的元素,然后你就可以同時設置到一個圖層,或者改變顏色等等

注意事項:這個命令里面的其他設置大家可以嘗試,有很多種功能,也很好用的,這里有一點,就是元素的顏色不要設置成ByLayer,這樣會選不上,要直接設置成幾號顏色。
