在工程應用中，很多時候我們需要得到現場尺寸，但有時候?qū)嵉乜疾炜赡軙行┏叽缤浟咳×耍只蛘咭恍┑胤揭驗樘叩仍蛄坎坏降模趺崔k呢？我們可以在現場盡量多拍一些場地的照片，這些照片都盡量包括一些尺寸標準的參照物，例如地板磚、鐵方通、角鐵、人物，有這些尺寸容易得到的物品作參照，就可以用cad把照片中需要的尺寸量出來了。下面舉個例子來說明用法，網上找到的一張圖片，已知的數據是圖中女身高2050mm，我們用cad把男的身高，背景瓷磚的規格，棍子直徑，后面圍墻的高度都量出來。

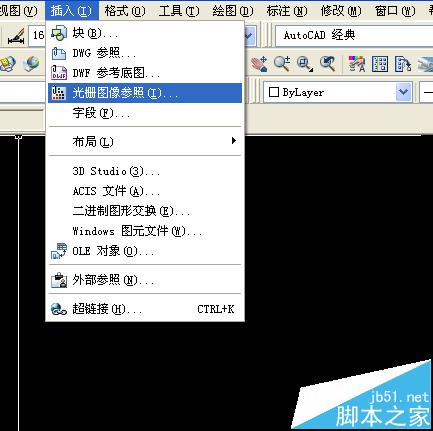

1、首先把圖片插入已經打開的或新建的CAD文檔中，在cad菜單中選擇插入---光柵圖象參照，然后選擇圖片文件

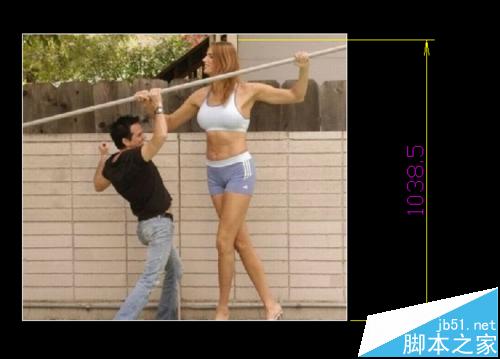

2、量出照片中女的身高，我們看到女的站得還是比較直的，所以目測兩個點來量取即可。我的量得尺寸為1038.5，如下圖。

那么原理大家就會明白了，只要把圖片放大（2050/1038.5）倍，就能得到實物的真實尺寸了，那么其余的尺寸也就相應放大了。前提是這些要量的實物和女的要差不多處在同一鏡頭距處。而實際應用當中，我們工程拍照時，也要有意識地控制鏡頭角度盡量使參照物和要量的尺寸處在同一距離處，不然的話，要考慮物體遠近對尺寸的影響，會影響精確度。

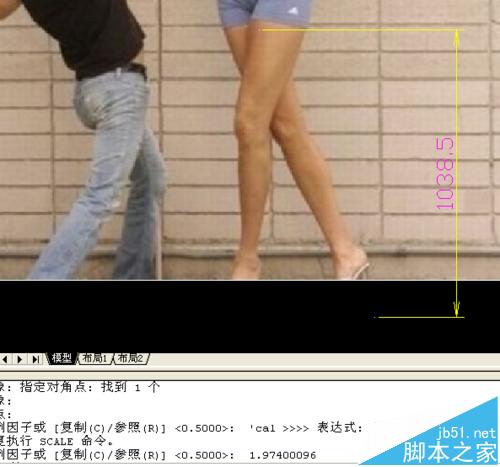

3、然后輸入cad的縮放繪圖命令scale 空格，然后框選照片，再按空格。接著隨便在屏幕中點一個位置作為基點。然后按鍵輸入 ’cal 2050/1038.5  回車。圖片就縮放到與實物1比1的大小了。cal +空格 的意思是后面輸入計算表達式，注意前面有個單引號。

然后后面用 2050/1038.5 計算要縮放的倍數。如果你量到尺寸比2050大，例如量到是3080，那么式子要改為:2050/3080，表示縮小到2050。總之把實物尺寸2050放在前面，就總是對的了。

4、縮放完成后，再反復量取女的高度，看看結果是否接近，如果有明顯差別的，再重復前面2-3步驟去調整。然后我們就可以直接在照片上量取需要的尺寸了。然后我量到棍子直徑37.9mm，可以大致確定是35或40，男的身高1728,根據他的姿勢，可以判斷是1780左右。后面圍墻高1251.7，可以判斷是1250左右。

瓷磚規格105x400。
