今天小編就為大家介紹cad創建及插入塊、外部塊的的辦法和快捷鍵方法，教程很不錯，很適合新手來學習，推薦到武林網，大家快快來學習吧！

塊，指一個或多個對象的集合，是一個整體單一的對象。利用塊，可以簡化繪圖過程并可以系統的組織任務。在使用塊之前，必須要先創建塊。在圖形中插入塊是對塊的引用，一幅圖中，可以多次引用一個塊，而且一幅圖形本身可以作為一個塊被引用。下面就來簡單的介紹下其中的步驟：

a、創建內部塊

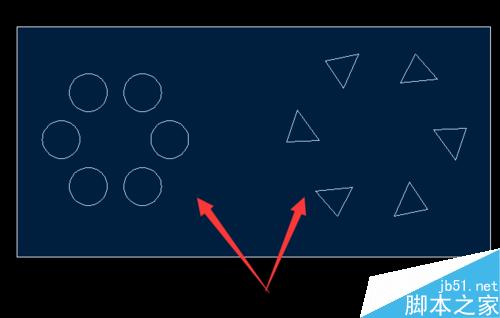

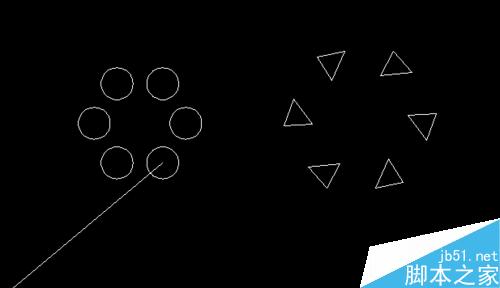

1、打開如圖所示的一張圖。

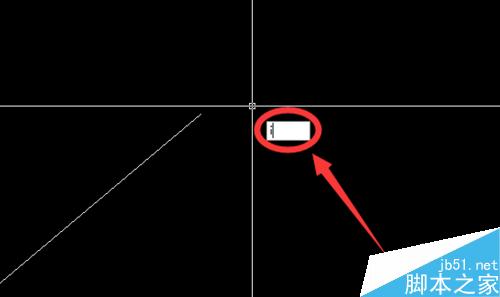

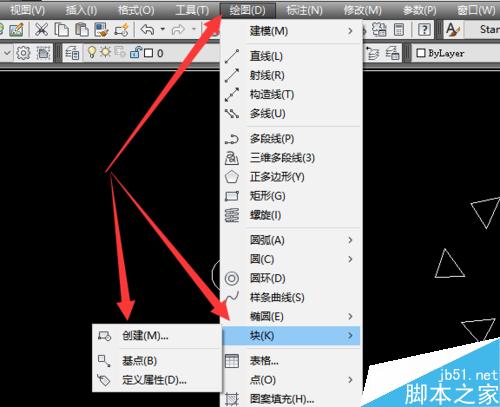

2、找到繪圖——塊——創建快。或者直接輸入快捷命令“b”。

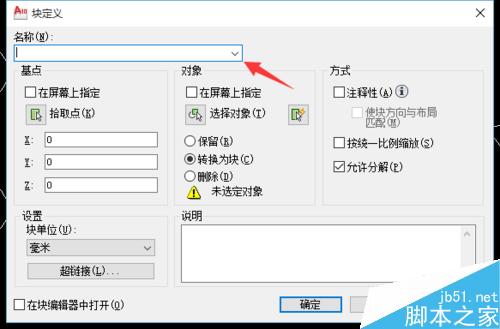

3、進入塊定義界面。首先給你要創建的塊取個名字。

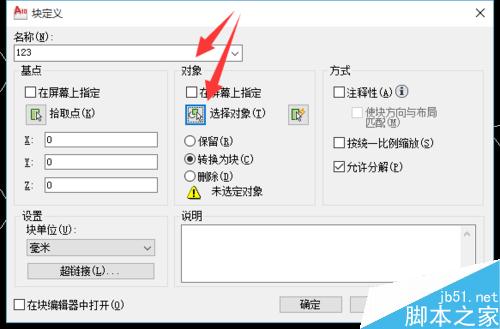

4、對象，給塊定義對象。找到對象——選擇對象。

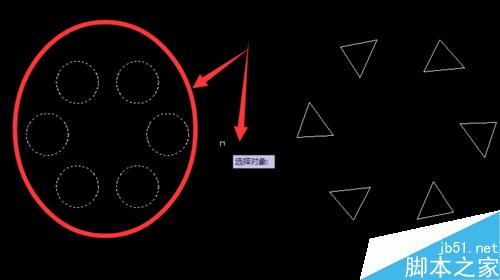

5、選擇你要創建成塊的對象，可以是單個目標，也可以是多個目標。

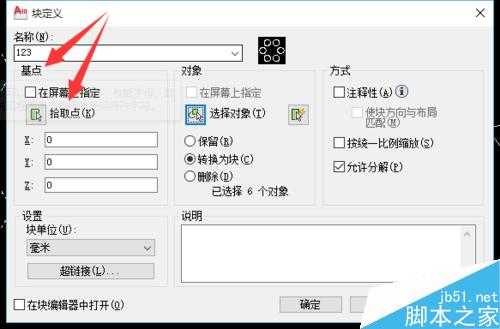

6、基點，給塊拾取基點。基點——拾取基點。

7、任意取一個點作為這個塊的基點。注意：這個基點很重要，關系到塊插入時的適用性，你選取的這個基點，就是你插入塊是的基點。

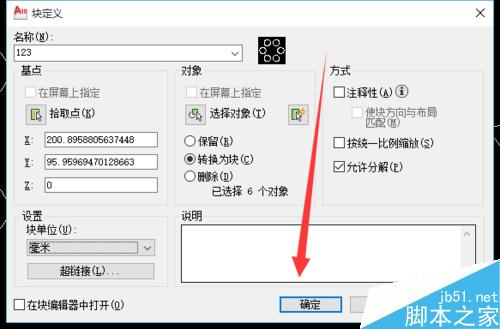

8、確定，完成內部塊的創建。

b、創建外部塊

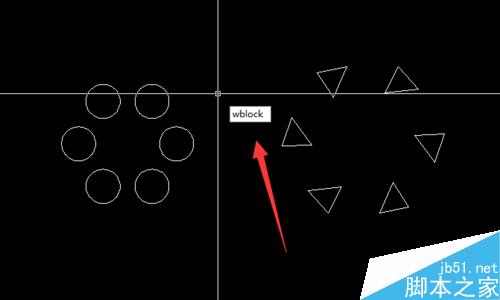

1、直接輸入快捷命令“wblock”。

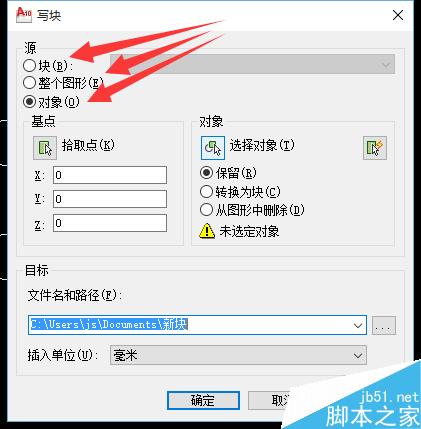

2、進入外部塊寫塊界面。可見外部塊的來源主要有三個：塊（也就是內部塊）、整個圖形、對象。下面一個一個的來簡單的介紹下。

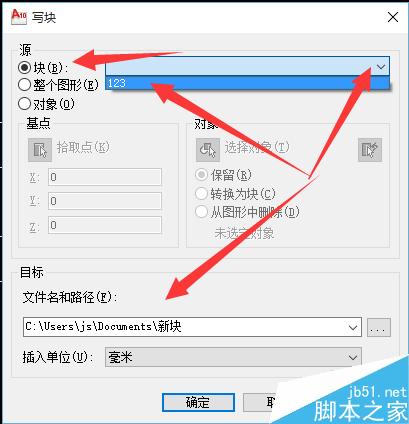

a、塊，也就是內部塊。例如本圖可以看見在第一步中創建的塊“123“。選擇內部塊，設置好文件名和路徑，點擊確認，完成外部塊的創建。

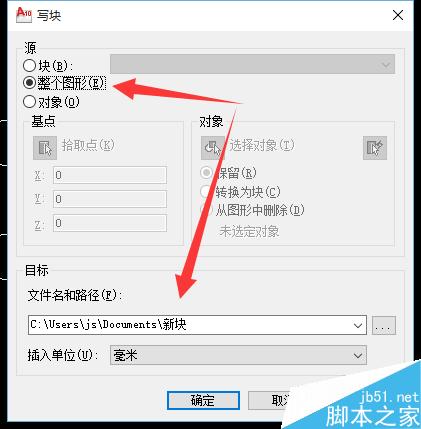

b、整個圖形。顧名思義，就是把整個圖形創建成一個外部塊，設置好文件名和路徑，點擊確認，完成外部塊的創建。

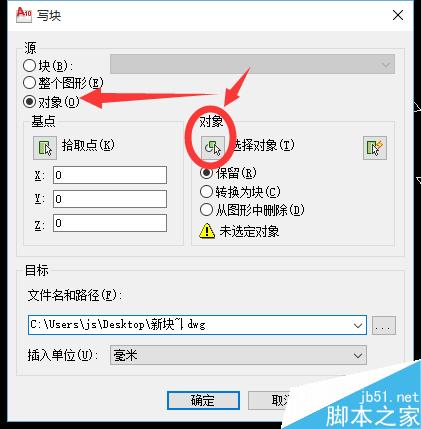

c、對象。跟創建內部塊一樣，先選擇對象。

選擇創建外部塊的對象。

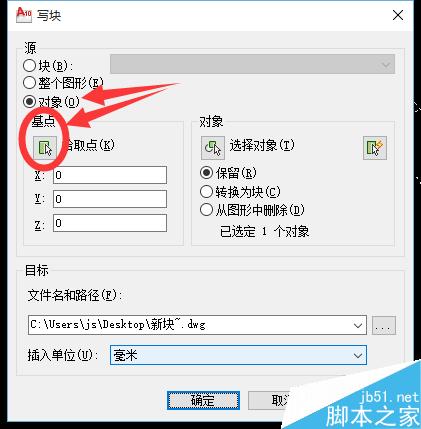

拾取基點。

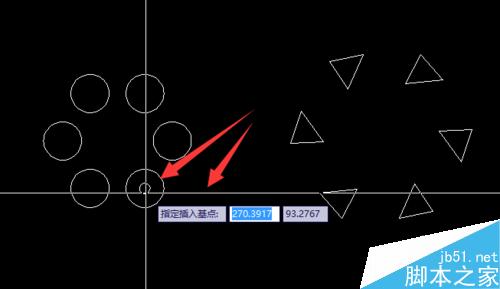

拾取一個點作為外部塊的基點。

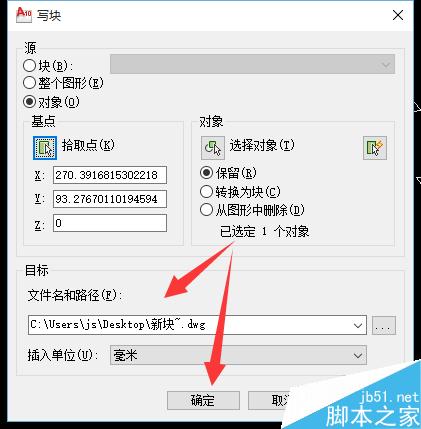

設置好文件名和路徑，點擊確認，完成外部塊的創建。

a、插入內部塊

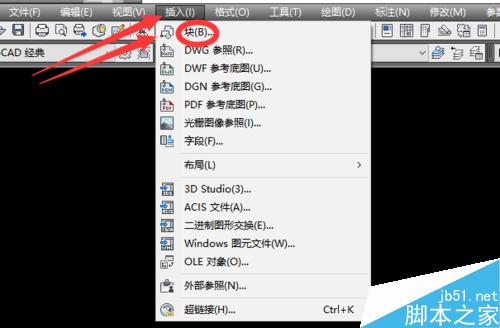

1、找到插入——塊。或者直接輸入快捷命令”i“。

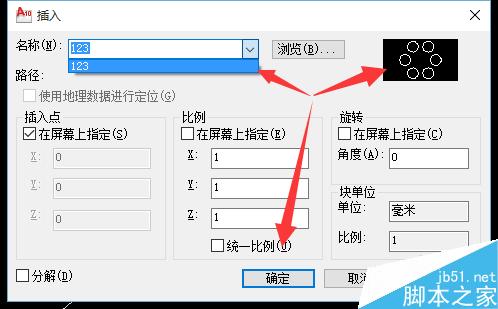

2、點擊名稱下拉菜單，找到你要插入的塊，點擊確定。

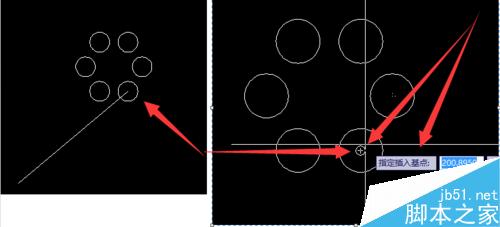

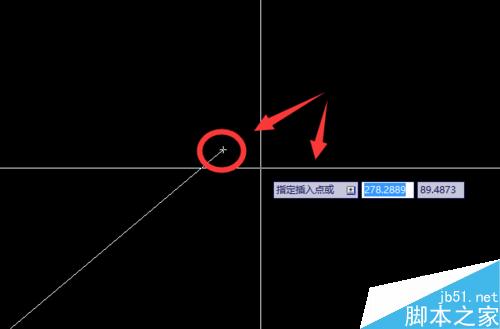

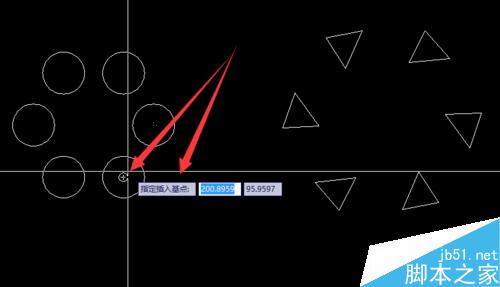

3、指定插入點，指定一個點作為塊的插入基點。

4、塊的插入點，也就是創建塊時，塊的基點。完成插入。

b、插入外部快

1、直接輸入快捷命令”i“。

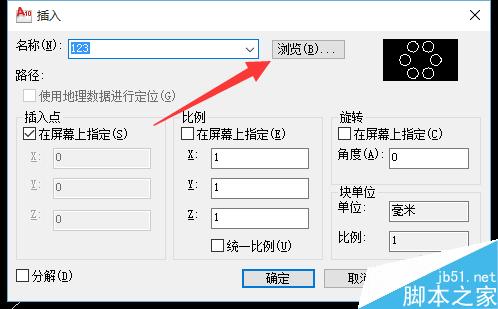

2、進入插入頁面，點擊瀏覽。

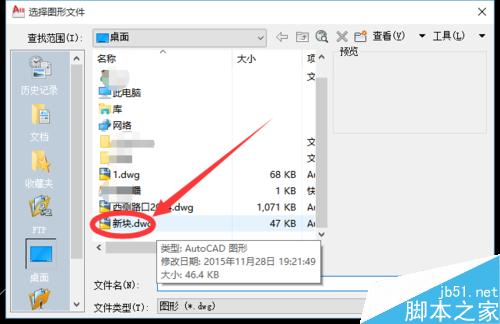

3、找到要插入外部塊，也可以是一整張圖紙。

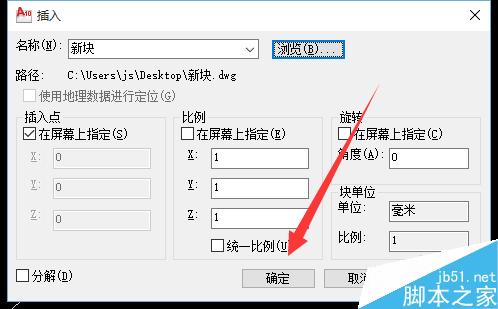

4、添加進來后點擊確定。

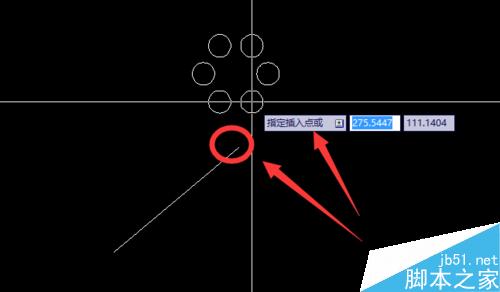

5、指定一個插入點。

6

以上就是cad創建及插入塊、外部塊的的辦法和快捷鍵介紹，操作很簡單的，大家學會了嗎？希望這篇文章能對大家有所幫助！
