打開cad圖紙發(fā)現一個問題，那就是用CAD軟件打開dwg圖紙時發(fā)現線條非常粗，圖形顯示的非常模糊，遇到這種情況應該怎么辦呢？

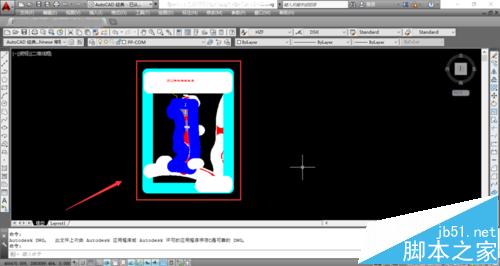

1、首先用autocad繪圖軟件打開圖形，顯示的圖形如下圖所示，線條非常的粗，整個圖形輪廓非常模糊。

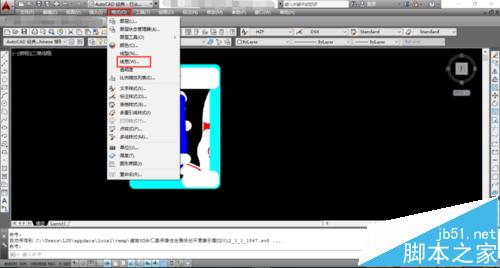

2、接下來點擊上方菜單欄里的【格式】功能選項，彈出下拉菜單，在下拉菜單里找到【線寬】選項，如下圖所示。

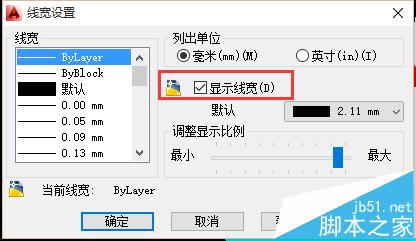

3、點擊【線寬】功能選項，彈出線寬設置對話窗口，通過該對話窗口可以發(fā)現勾選了顯示線寬的選項，這也是為什么圖像的線寬比較粗，圖像模糊的根本原因，如下圖所示。

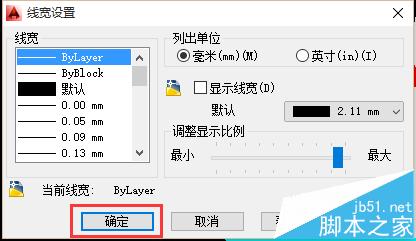

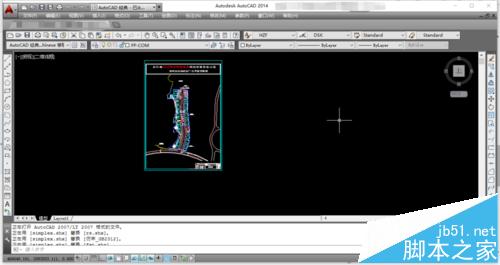

4、接下來取消顯示線寬功能選項，點擊【確定】按鈕，此時可以發(fā)現打開的CAD圖紙顯示就正常了，如下圖所示。

5、除此之外，使用天正建筑繪圖軟件打開顯示模糊的圖紙，也會自動關閉線寬顯示功能，也可以顯示正常的圖形。
