CAD里面可以繪制PL線，但是如何把多個線段合為一個PL線呢？相信你肯定是經常為此而煩惱吧，快來看看我是如何處理的。很簡單，學習一下，如果有更好的辦法，請給我也推薦一下吧，如圖所示。當然，很多人會說N條線段能合并嗎？答案是肯定的，要少量的線段，速度還不如重新繪制呢？用這個經驗可以很高速的完成。

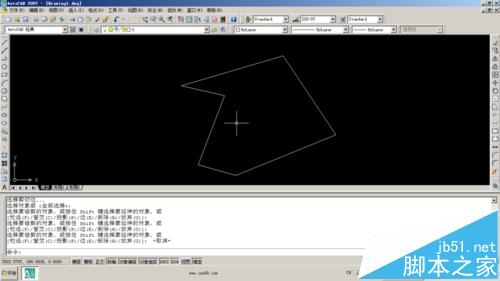

1、我們選擇一下線段，可以發現各個線段不相接。這對我們做圖來說有時候令人很不爽。

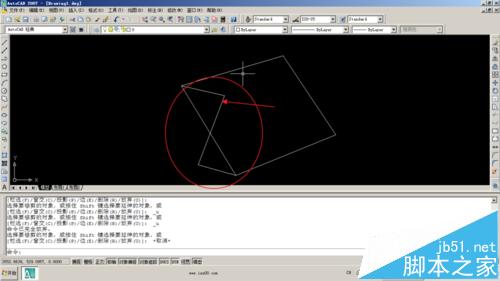

2、先繪制一條輔助線，完成后要刪除的。

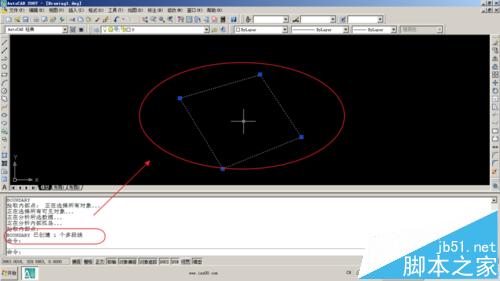

3、封閉區域后，我們利用BO命令去處理一下，一定要是封閉的啊，要不然BO幫不了你。

4、這是我們創建了一條多段線，看見了吧，一個整體。

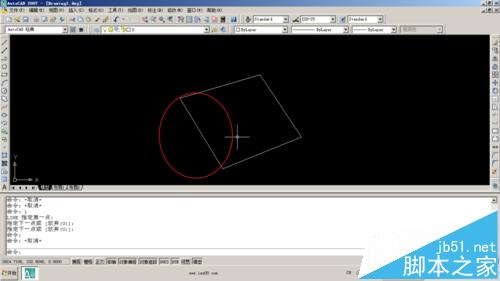

5、按箭頭繪制一個輔助線，用來剪切多余的部分。

6、使用TR命令刪除多余部分。如圖所示。

7、刪除輔助線，我們就大功告成了。

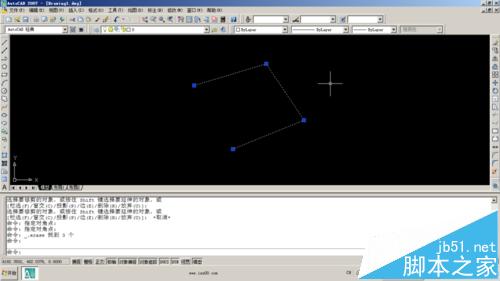

8、測試一下效果，原來3個線段成為一個整體了。

注意事項：利用BO命令去時一定要是封閉的，適合N條線的合并。
