CAD是很多行業需要經常使用的軟件，尤其是建筑和機械行業等，需要經常使用CAD繪制圖紙，而建筑行業中，最基礎的就是繪制墻體，下面我們就來看看如何利用軸網繪制墻體。

1、首先，使用軸網工具，繪制相應的軸網，點擊左側天正軟件產生的工具欄，選擇軸網圖標，即可彈出軸網設置窗口。

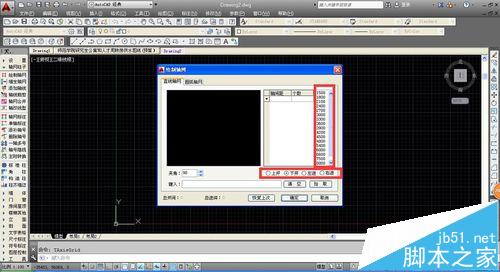

2、在軸網繪制的設置窗口，用戶可以自行設置軸網的數量和間距，并可以通過上開，下開，左進，右進，進行軸網的細節設置。

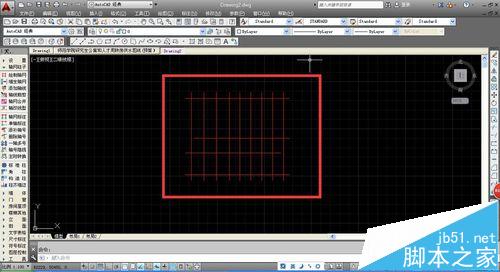

3、完成后，點擊“確認”即可確定軸網圖，并出現軸網的具體形狀，用戶即可使用鼠標確定軸網在圖上的位置，即可進行下一步的繪制。

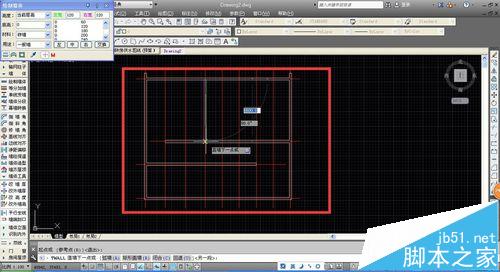

4、轉換工具，選擇工具欄中的“墻體繪制”工具，確定工具后，將鼠標移動到軸網上，就會自動確定點，單擊后移動鼠標即可繪制墻體。

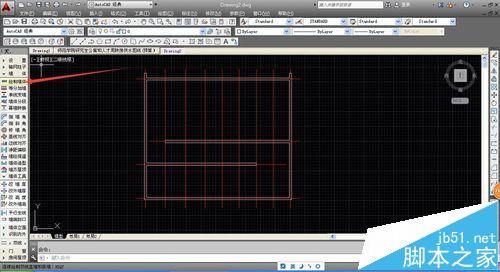

5、完成一處墻體的繪制后，點擊空格，即可確定墻體，連續繪制可以繼續按下空格鍵，就會延續上一個工具和命令。

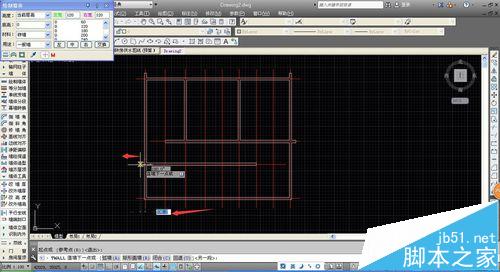

6、在繪制有明確長度的墻體時，在確定起點后，將鼠標移動到墻體方向，輸入墻體長度數值，再按下空格鍵，即可自動延伸相應長度的墻體。

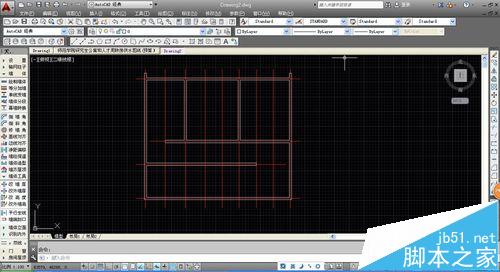

7、部分墻體會有墻垛，這時可以點擊墻體的終點，進行延伸，具體長度可以自行輸入后按下空格鍵進行確認。

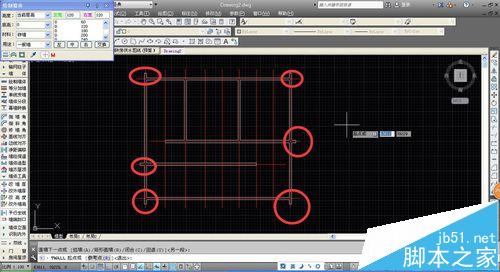

8、這樣就能夠繪制出墻垛，注意一般的圖紙墻垛都是同一數值，因此在繪制時，不要隨意繪制墻垛，盡量統一長度。這樣就基本完成墻體的繪制

注意事項：使用F8鍵可以保證墻體垂直繪制。
