矩形是CAD中用的最多的命令了，比如圖框，梁、柱、門窗都是矩形的，所以我不得不多分享一些技巧給大家。

1、兩對角點確定一個矩形。也就是說，只要會畫點，就會畫矩形。

2、在很多時候，我們需要畫一個定尺的矩形。如圖，我們可以借助于相對偏移來確定。使用@1000,500確定于相對上一點的尺寸。

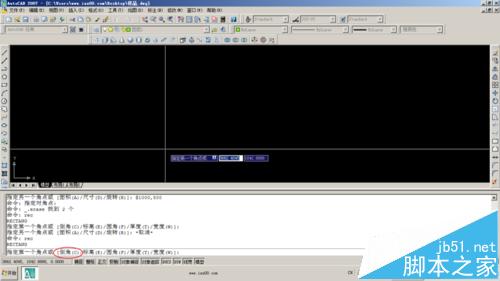

3、倒角選項可以對矩形的四角進行倒角，需要設置兩個參數，如相同為45度倒角。

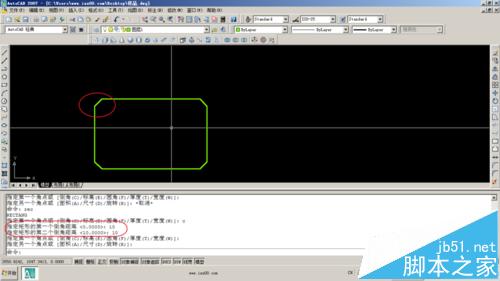

4、設置參數為10時，繪制一圖示倒角的矩形。

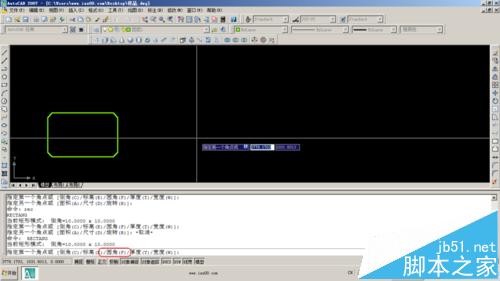

5、圓角與倒角基本用法相同，不同的是圓角只需設置一個彎曲半徑就可以了。

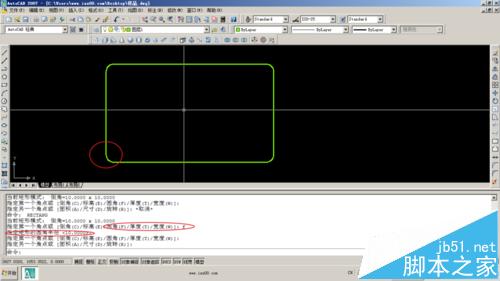

6、如圖示為1圓角半徑為10的矩形。要注意的是半徑不能大于邊長的一半。

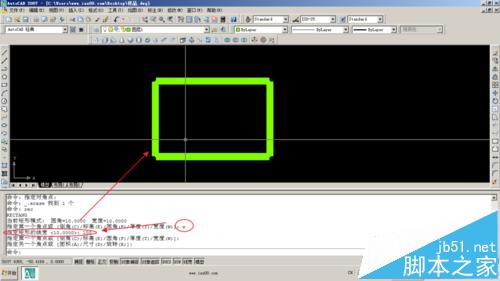

7、線寬，可以直接對繪物體進行定義線寬，并與圖層無關。

注意事項：倒圓角半徑不能大于邊長的一半，倒角，兩個參數和不能小于矩形邊長。
