有時我們在打印圖紙時，打印出來的圖紙和電腦cad中的圖形比例不吻合。

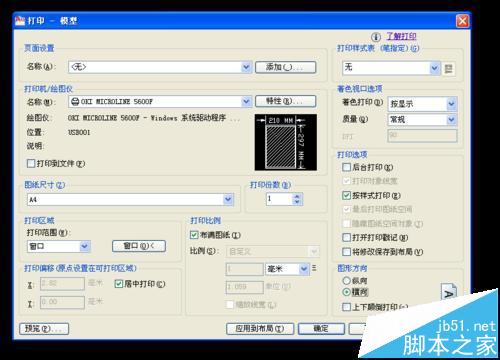

這時我們需要建立一個圖框，圖框的大小以需要打印多大的圖為準，舉例需要打印A4大小的圖紙，那么在cad中我們先畫297*210的圖框，圖形移動到圖框中，打印時，打印范圍選擇窗口，布滿圖紙，居中打印即可。

設置CAD中的圖紙打印比例的教程

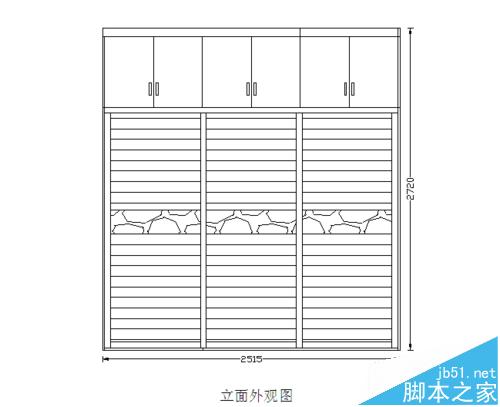

1、作圖時必須要按照測量的實際（1:1）的尺寸作圖，還要看清楚cad軟件上是設置CM還是MM作為單位，如下圖是以MM為單位做的衣柜圖紙，作圖時就要按照此框架尺寸作圖。

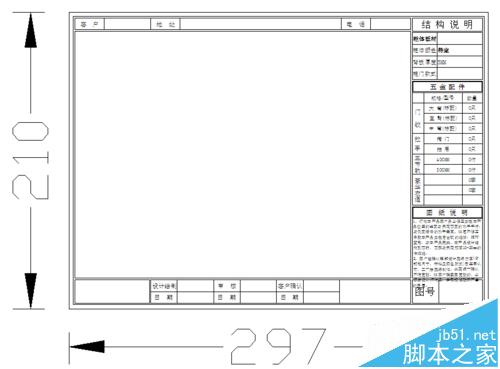

2、畫一個要打印的紙張尺寸（A0、A3還是A4紙），如要打印A4紙（297mm*210mm)大小的圖，填上所要填寫的信息內容，如客戶、地址、圖稱、圖號等等），一般每個公司都有代表自己公司的圖框。

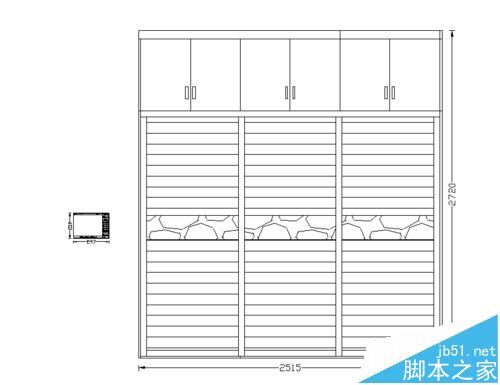

3、通過設置圖框的比例值來控制所打印圖紙的比例，根據圖紙大小制定適當的比例，現在下圖的衣柜就比圖框大了數倍。

4、通過縮放所畫的A4圖框來縮放比例，用縮放命令（快捷鍵為：上sc)，然后框選要縮放的A4圖框，輸入縮放比例值（如20/1），就能夠把衣柜外觀圖放到圖框中了。

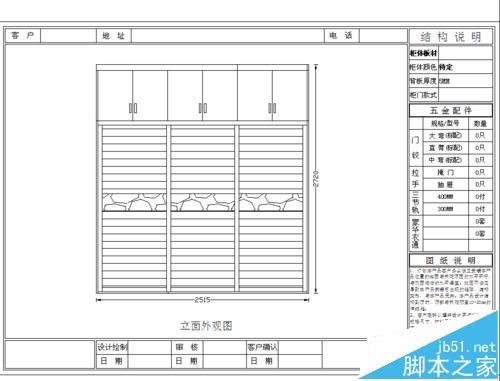

5、如下圖，這樣就完成了，打印前可以點擊打印預覽看下合不合適。

注意事項：在作圖的時候必須要按照實際尺寸（1:1）作圖，不然做出的圖紙并不準確，容易出問題。
