cad是應用最廣泛的計算機輔助設計軟件之一，學會cad中心線怎么畫是必不可少的，下面小編來教大家怎么做。

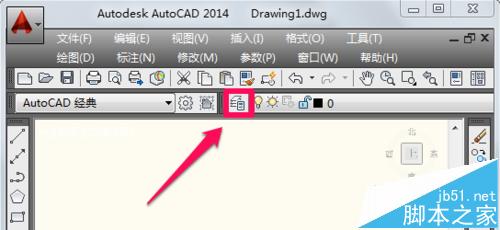

1、cad中心線一般為點劃線，畫法很簡單，我們先來設置線型。首先打開cad，點擊計入圖層特性管理器。

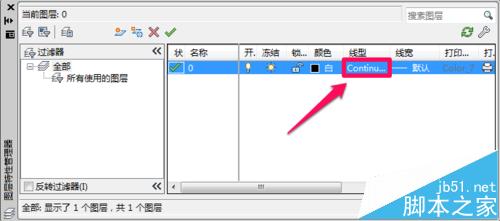

2、在圖層特性管理器中點擊線型進行設置。

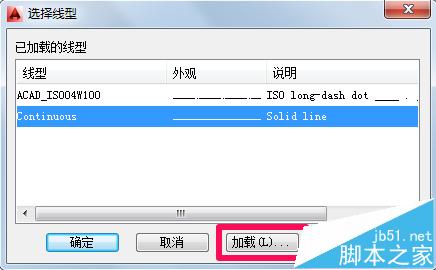

3、在選擇線型中點擊加載。

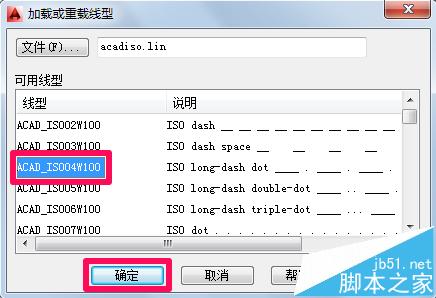

4、選擇合適的中心線然后確定。

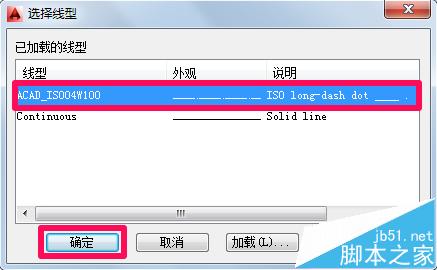

5、在選擇線型中點擊選擇剛才加載的點劃線，然后點擊確定。

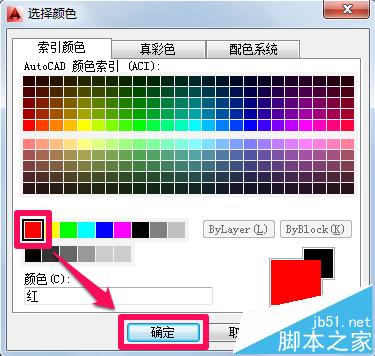

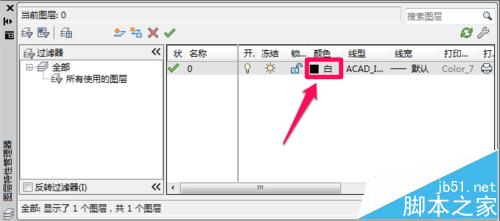

6、在圖層中點擊顏色進行設置，選擇紅色后確定。

7、此時用直線工具畫出中心線，但是有時你會奇怪的發現畫出來的線并不是點劃線，其實這是因為 線型比例因子過小。

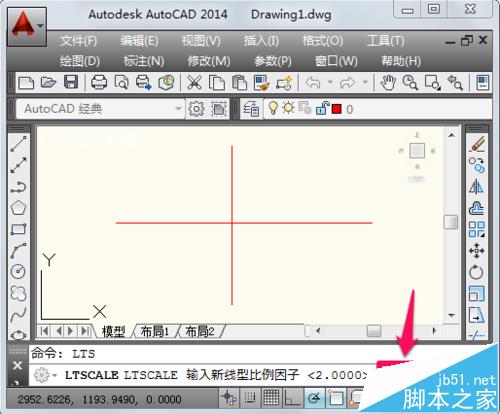

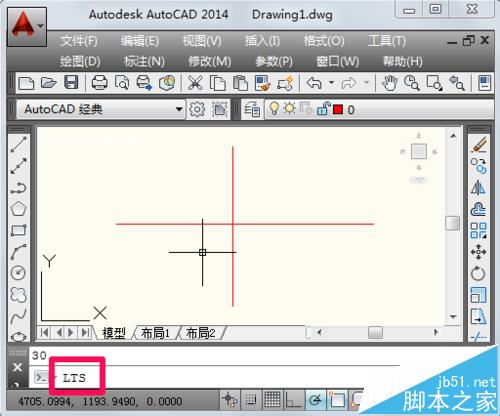

8、輸入“lts”然后按回車鍵確定。

9、這里小編輸入線型比例因子為30，按回車確定（如果不合適可以重新設置）。

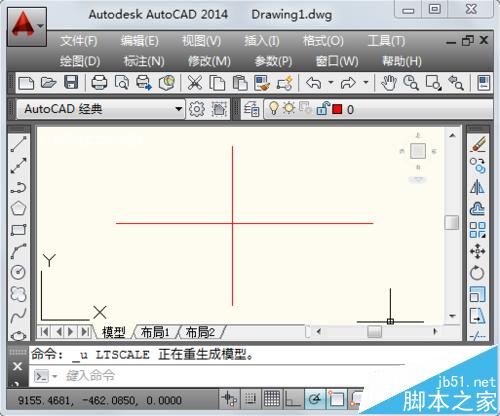

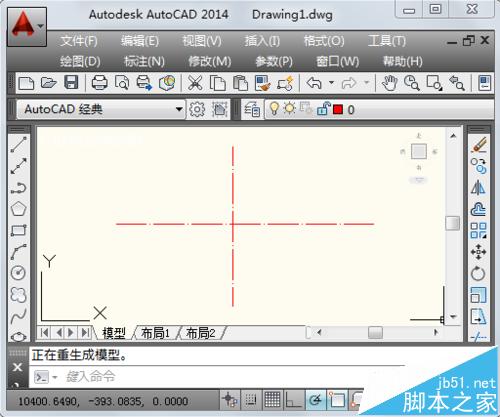

10、此時cad中心線就已經畫好了
