對于初次使用天正建筑的人來說，操作還是有一定的困難；去看書看視頻感覺很浪費時間，半天學不會，比如這里怎樣用天正建筑畫剖面圖，看書就比看這里費時間多了，見下面實例，分分鐘學會。

一、添加組合文件

1、如圖，是我們用天正建筑畫好了各個部分的圖紙，比如首層平面圖，標準層平面圖，頂層平面圖等等，最好都放在單獨的文件，首先需要打開這些圖紙，將其圖形移到一個統一的點，比如都是A點，統一移動到（0,0,0）點，這樣生成立面圖才不會報警。

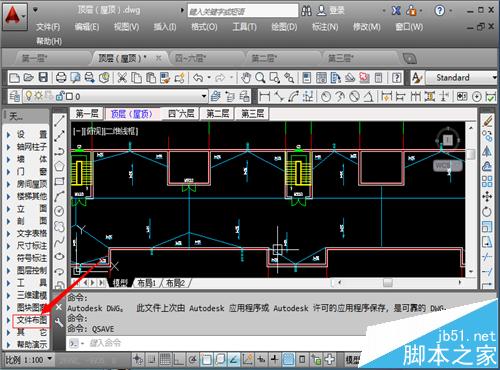

2、打開天正建筑cad，點擊"文件布圖“。

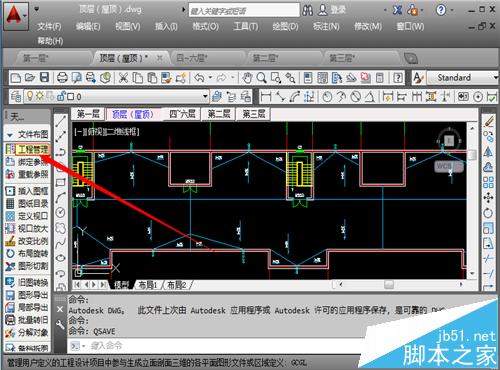

3、點擊”工程管理“。

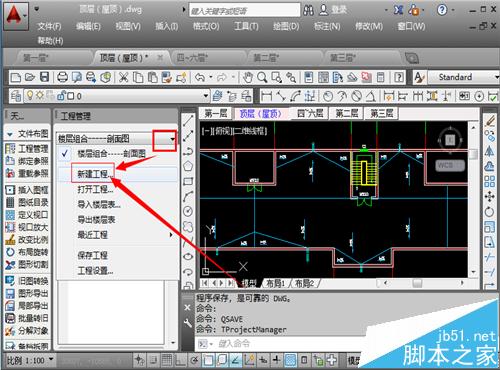

4、點擊右邊的倒三角，找到并點擊“新建工程”。

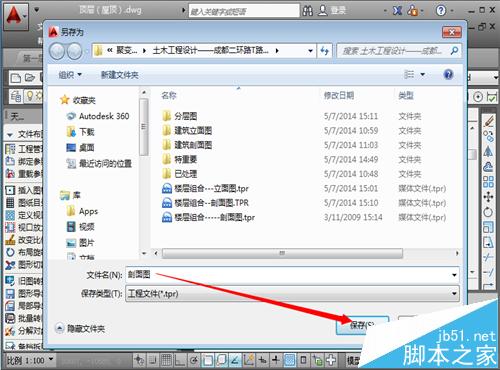

5、找到自己剖面圖保存的位置，命名，然后點擊“保存”。

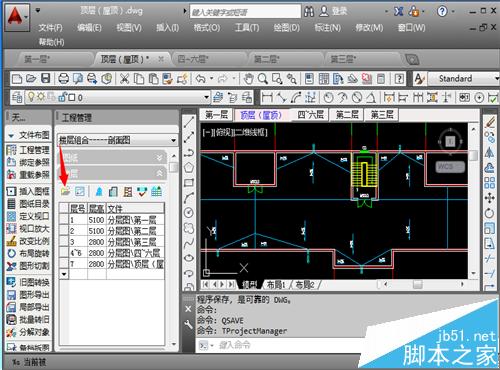

6、自動回到操作界面，點擊“文件夾”形狀的圖標，添加文件（注：我這里是以前添加的，所以現在會有文件）。

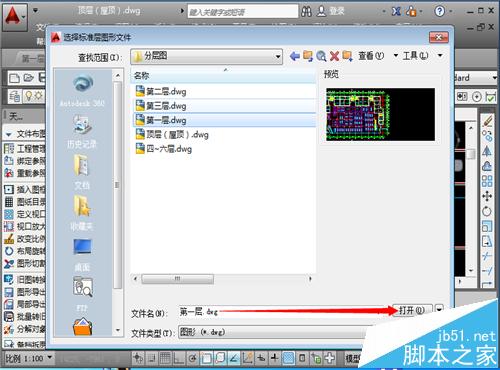

7、選擇“首層”（最下面的圖紙）。點擊”打開“

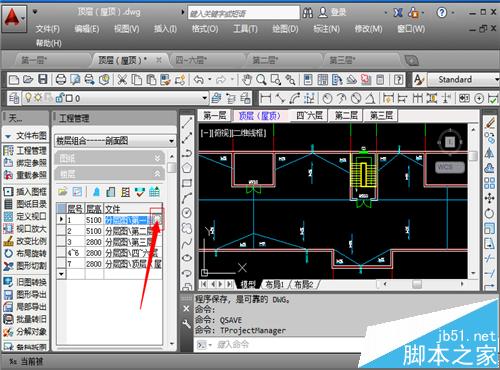

8、還可以點擊“箭頭所示”的位置進行文件的添加。如此操作，按順序添加完每一層，注意修改層高。對于標準層代表很多層需，比如4-6成，需要輸入引號內內容”4~6“。

二、畫剖切符號

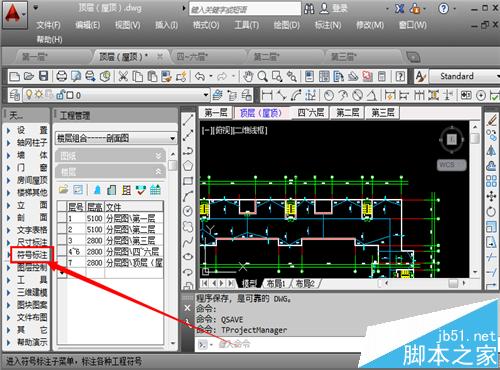

1、剖面圖是從某一個位置剖開的，需要一個剖切位置將其剖開，點擊“標注符號”。

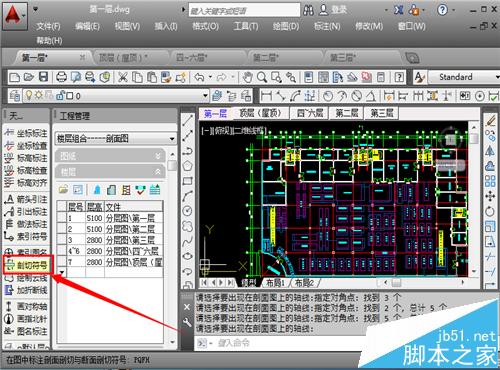

2、找到點擊“剖切符號”。

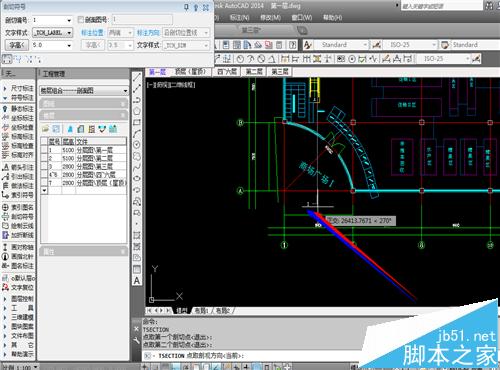

3、點擊選擇剖切位置的起始點。

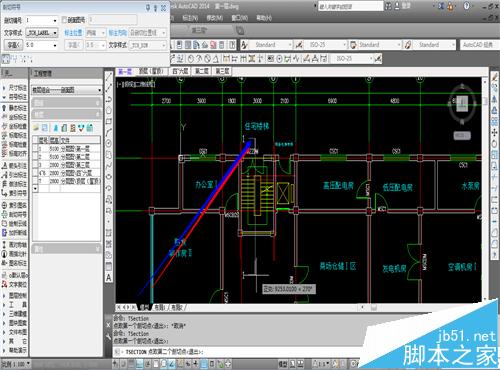

4、點擊選擇剖切符號的終點（2個點確定一條直線）。這樣就確定一個剖切面了。

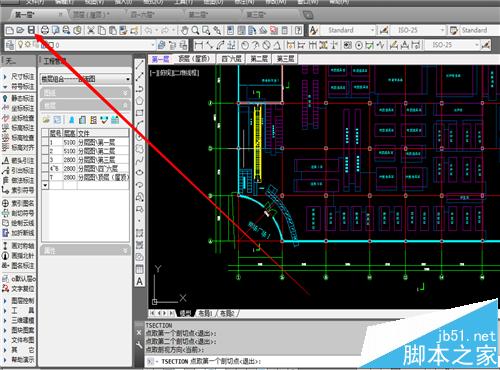

5、點擊一下“保存”。

三、畫剖面圖

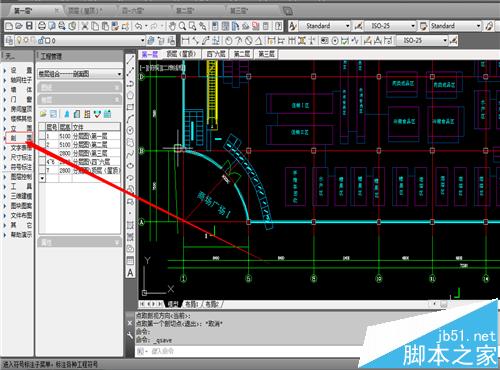

1、點擊“剖面”。

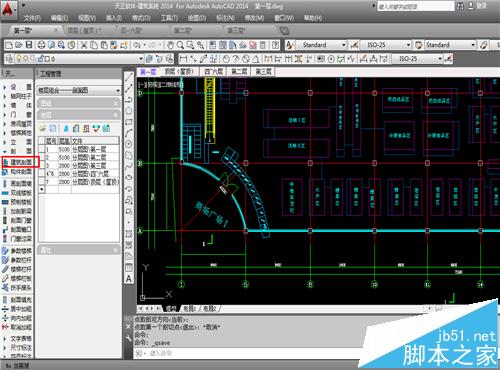

2、點擊“建筑剖面”。

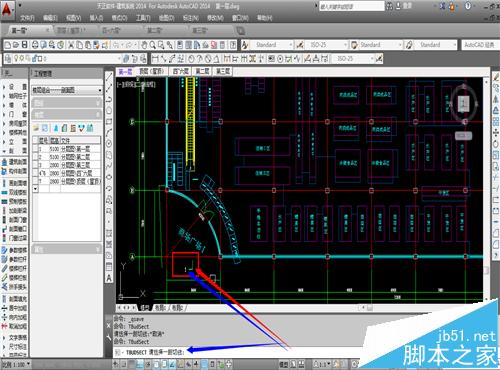

3、要求選擇剖切線，點擊選擇剛才畫的剖切線，注意如果畫了多條剖切線，選擇自己需要進行剖切的線即可。

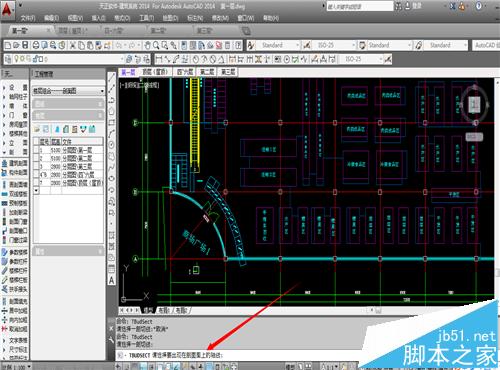

4、提示選擇要出現的軸線。

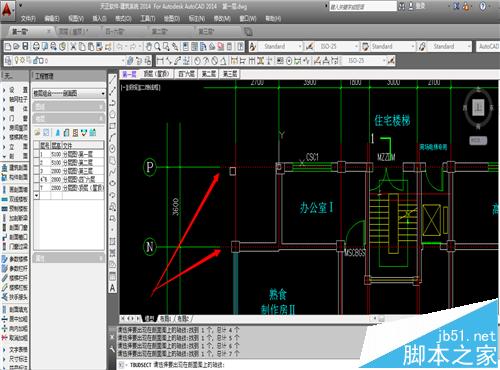

5、點擊選擇需要在剖面圖上出現的軸線。

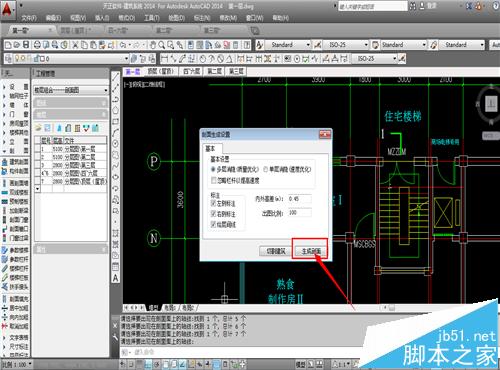

6、點擊“生成剖面”。

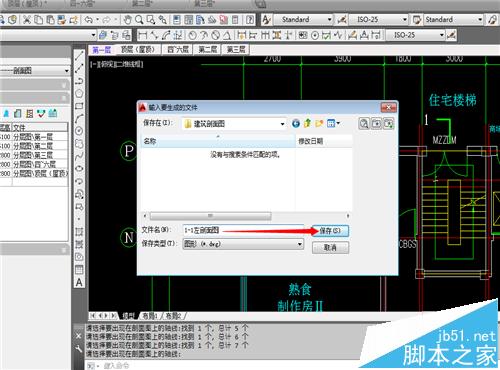

7、找到保存剖面圖的位置，點擊“保存”。

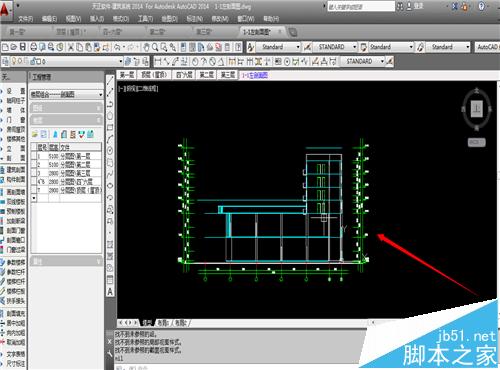

8、這時候就生成了一個剖面圖。

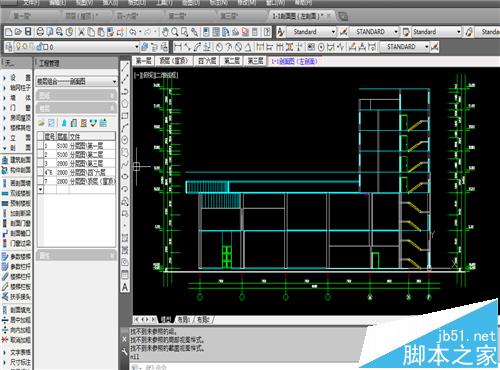

9、生成的剖面圖是不能夠完全使用的，不少地方有些問題，有的線條沒有畫出來，一方面因為剖面切線的位置的因素，一方面是因為軟件的因素，都需要自己進行修改添加。
