方法/步驟

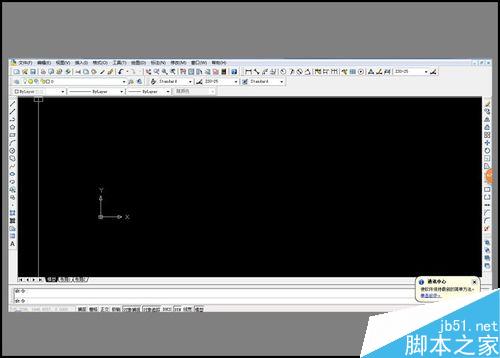

1、打開CAD軟件，進入軟件界面。

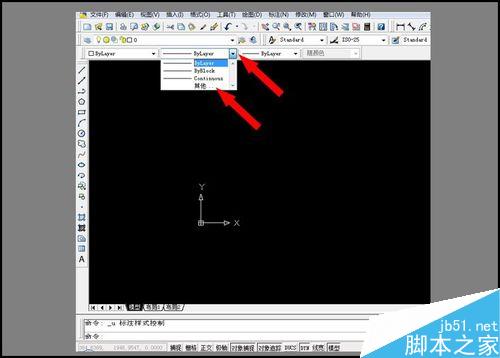

2、點擊編輯線條工具欄（就是可以調線條的顏色那個），點擊第二框后的小三角形，彈出下拉菜單，再點擊最下面的"其他"。

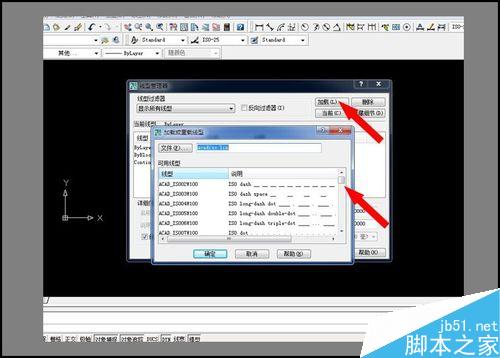

3、點擊“其他”后會彈出一個對話框，然后再點擊右上角有個“加載”按鈕。然后會再彈出個對話框，對話框右邊有個滾動條可以上下拉動，選擇自己需要的虛線線型。

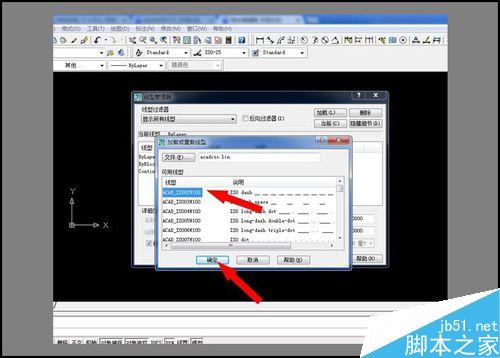

4、用鼠標選擇自己需要的虛線線型，點擊”確定“，也可以直接雙擊自己需要的線型。

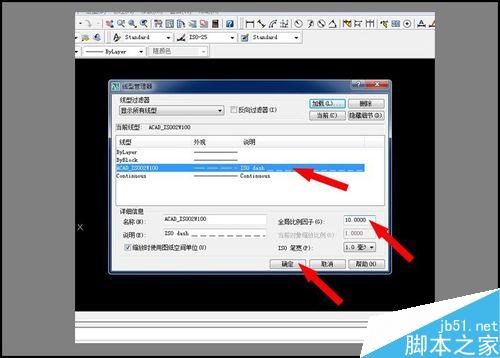

5、現在加載線型確定后，對話框會自動消失，回到線型管理器對話框，選擇剛剛加載的線型，在又下方有個”全局比例因子“。這里參數需要改動，不然畫出來是直線看不見虛線，這里的參數根據全圖比例來改（我這暫時改成10），改了比例后點擊確定。

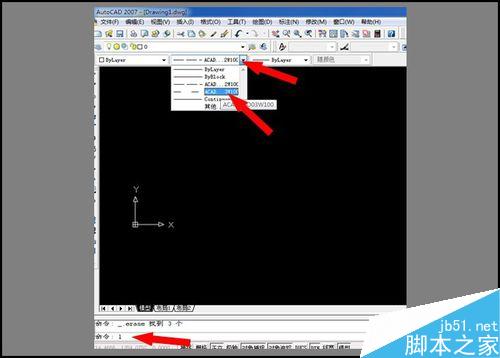

6、然后回到CAD打開時的界面，點擊線型編輯工具欄第二個框后的三角形，下拉選擇剛剛加載的線型，然后再下面的命令欄輸入”L"。也可以點擊左邊的直線標志進行制圖。

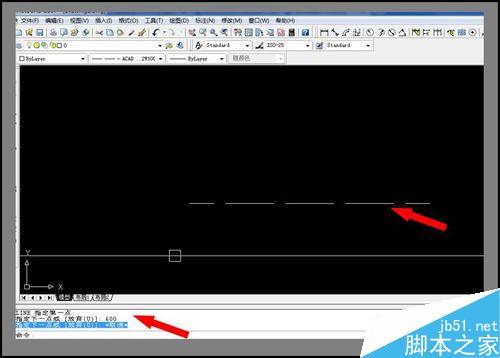

7、然后再起點位置用點擊鼠標左鍵，然后輸入需要的長度，就可以畫出需要長度的虛線了。

以上就是在CAD中怎么畫出虛線方法介紹，操作很簡單的，大家學會了嗎？希望能對大家有所幫助！
