在各種建筑繪圖軟件中，我們經常使用CAD繪圖和天正繪圖，兩個繪圖軟件配合使用能夠大大提高繪圖效率和繪圖的精準程度；在進行建筑圖紙的繪制時，標高是一項十分重要的標注，能夠讓圖紙更加具體。下面我們就來看看如何繪制基礎圖紙，以及對圖紙進行標高標注。

一、基礎圖紙

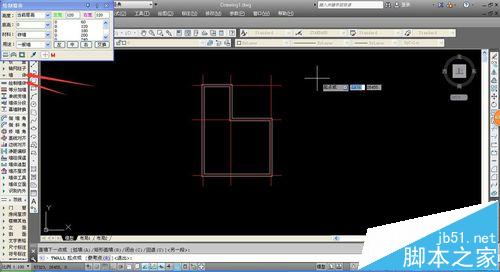

1、我們首先打開兩種繪圖軟件，進行基礎繪圖，先進行軸網的繪制，隨后選擇“墻體——繪制墻體”進行墻線的添加，根據需要使用鼠標繪制即可。

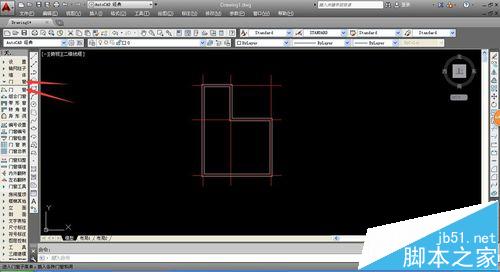

2、完成墻線的繪制后，我們進行門窗的添加，選擇“門窗——門窗”，系統會彈出門窗的添加命令窗口，我們可以進行各項屬性的設置。

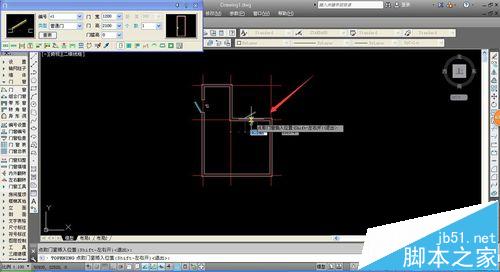

3、完成門窗的設置后，將鼠標移動到相應的墻線位置，系統會自動出現提示，確定位置后單擊鼠標即可確定位置，并輸出門窗。

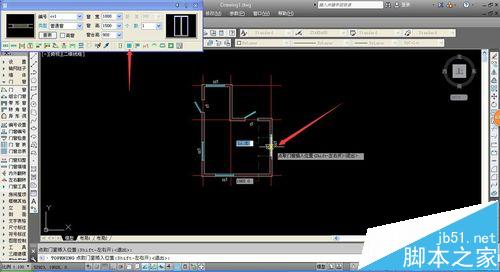

4、在左上方的門窗設置窗口中的下方，我們可以切換添加部件，門或者窗，點擊“窗”，開始進行窗戶的添加，選擇合適的位置點擊鼠標即可。

5、當我們完成相應的平面圖的繪制后，CAD會將整個圖紙的三維模型建立，我們可以在繪圖處的左上角點擊“俯視”，調整視角，從而獲得不同的圖紙。

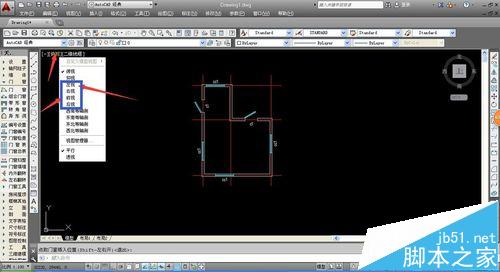

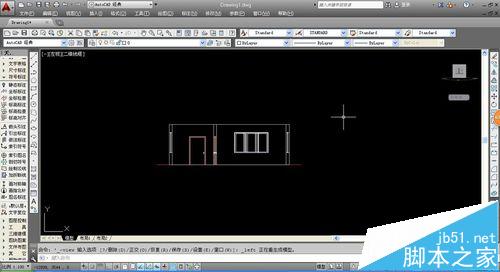

6、在彈出的視角調整選項中，我們可以選擇各種不同的視角，多為建筑圖紙的立面圖，部分可以看到三維模型，可以根據需要進行選擇。

二、標注標高

1、完成基礎圖紙的繪制后，我們即可進行圖紙標高的標注，標高的標注要在平面圖中繪制，將圖紙調整為俯視平面圖，選擇“符號標注——標高標注”。

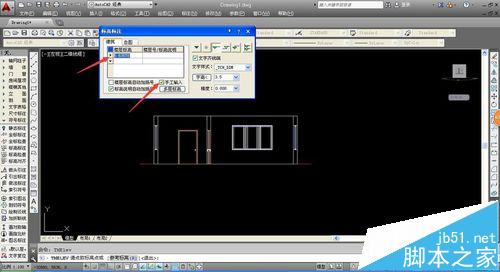

2、進行標高標注，我們需要首先標注±0.000，在彈出的設置窗口中，我們選中“手動輸入”，隨后在上方的標高欄中輸入“%%p0.000”。

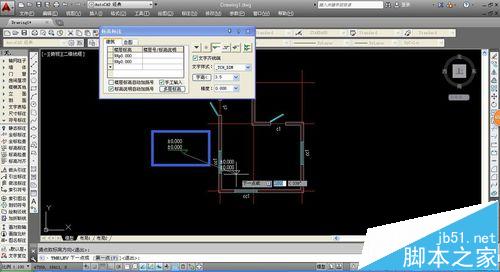

3、輸入“%%P0.000”后，我們將鼠標移動到合適的位置，系統就會自動出現±0.000的提示樣式，選擇合適的位置即可單擊鼠標確定輸入。

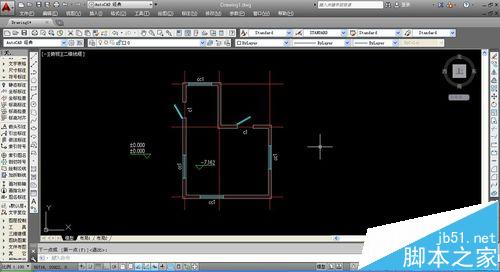

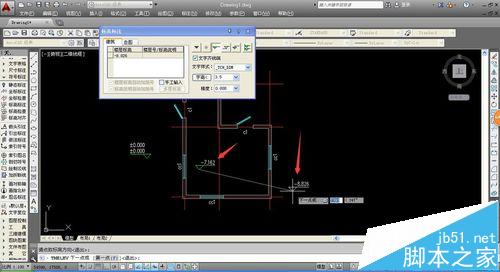

4、確定±0.000的標高標注后，我們即可進行其他位置的標注，將“手動輸入”的選項勾掉，系統就會自動根據±0.000進行其他地點的標注。

5、在合適的位置完成標高標注后，我們就完成了基礎圖紙和標高的標注，在俯視平面圖上標注的標高，在立面圖中不會進行顯示，因此在繪制立面圖時，要單獨進行標注。

注意事項：在進行圖紙繪制時，要經常進行保存，避免數據丟失。
